Part №: —
Оригинальное название: CONDENSER FAN GROUP
Количество: 1
Детали

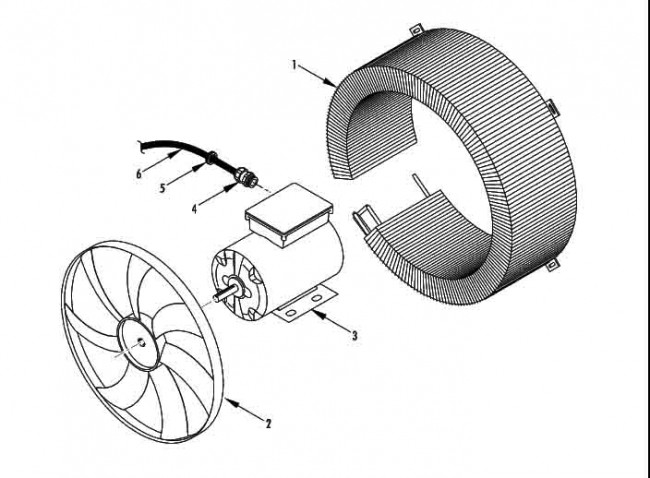

| На схеме | Part № | Название | Кол-во | |
|---|---|---|---|---|
| 1 | 60-285 | Конденсатор (COIL - condenser) | 1 | заказать |
| - | 67-1589 | Конденсатор (только для агрегатов с глубокой заморозкой) (COIL - condenser (deep freeze units only)) | 1 | заказать |
| - | 33-2950 | Прокладка (10 x 15 mm) (GASKET (10 x 15 mm)) | A/R | заказать |
| - | 51-1442 | Винт (SCREW - coil) | 7 | заказать |
| - | 51-1444 | Шайба (FLATWASHER) | 7 | заказать |
| - | 55-9054 | Шайба (нейлон) (WASHER (nylon)) | 7 | заказать |
| 2 | 78-1684 | Крыльчатка (21.6 in, 500 mm dia, 30 deg pitch, 8 blade) (FAN - condenser (21.6 in, 500 mm dia, 30 deg pitch, 8 blade)) | 1 | заказать |
| 3 | 104-759 | Электродвигатель конденсатора (0.75 hp) (MOTOR - condenser fan (0.75 hp)) | 1 | заказать |
| - | 51-1443 | Винт (SCREW - motor) | 4 | заказать |
| - | 51-1444 | Шайба (FLATWASHER) | 8 | заказать |
| - | 51-1429 | Шайба стопорная (LOCKWASHER) | 4 | заказать |
| - | 51-1427 | Гайка (NUT) | 4 | заказать |
| 4 | 55-5900 | GRIP - кабель (GRIP - cable) | 1 | заказать |
| 5 | 33-367 | Прокладочное кольцо (GROMMET) | 1 | заказать |
| 6 | 41-2953 | Кабель вентилятора конденсатора (HARNESS - condenser fan) | 1 | заказать |
