Part №: —

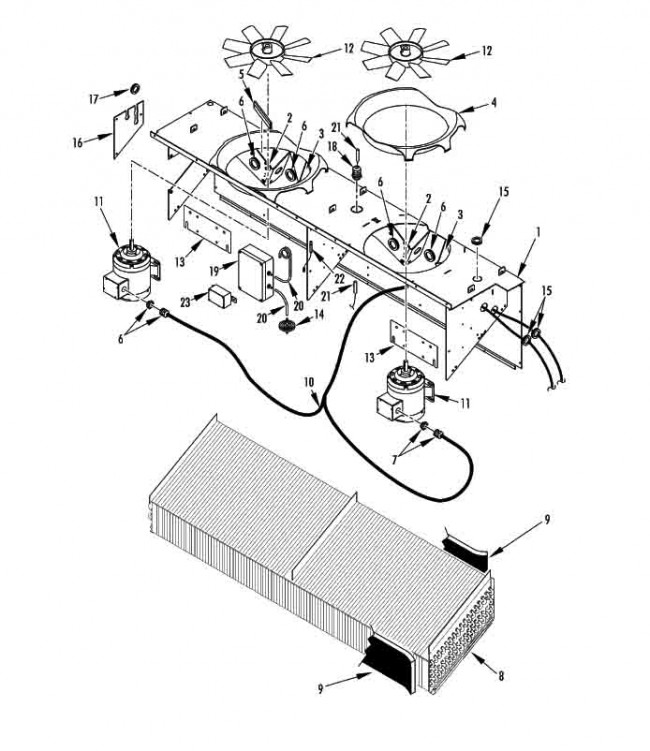

Оригинальное название: EVAPORATOR FAN GROUP
Количество: 1
Детали
| На схеме | Part № | Название | Кол-во | |
|---|---|---|---|---|
| 1 | 98-8242 | Панель - испарителя (12 in, 312 mm dia) (HOUSING - evaporator (12 in, 312 mm dia)) | 1 | заказать |
| 2 | 92-2779 | • Опора - двигатель (левый) (• BRACKET - motor (left)) | 2 | заказать |
| 3 | 92-2332 | • Опора - двигатель (правый) (• BRACKET - motor (right)) | 2 | заказать |
| - | 55-9162 | Заклепка корпуса (RIVET - housing) | 10 | заказать |
| 4 | 78-1737 | • Кожух вентилятора испарителя (• SHROUD - fan) | 2 | заказать |
| 6 | 33-3917 | Кольцо (1.180 in) (GROMMET (1.180 in)) | 4 | заказать |
| 7 | 55-5900 | Разъем - жгут & датчик (CONNECTOR - harness & sensor) | 2 | заказать |
| - | 51-1447 | Болт (SCREW - coil) | 10 | заказать |
| - | 55-9217 | Крышка - болт (CAP - screw) | 3 | заказать |
| 9 | 91-9328 | Блок (BLOCK - coil) | 2 | заказать |
| 10 | 41-3685 | Провод вентилятора испарителя (HARNESS - evaporator fan) | 1 | заказать |
| 11 | 104-691 | Электродвигатель испарителя (MOTOR - fan) | 2 | заказать |
| - | 51-1869 | Болт электродвигателя (SCREW - motor) | 8 | заказать |
| - | 51-1429 | Стопорная шайба (LOCKWASHER) | 8 | заказать |
| - | 51-1444 | Плоская шайба (FLATWASHER) | 8 | заказать |
| - | 51-1427 | Гайка (NUT) | 8 | заказать |
| 12 | 78-1683 | Крыльчатка электродвигателя испарителя (14 in, 355 mm dia) (FAN - evaporator (14 in, 355 mm dia)) | 2 | заказать |
| 13 | 91-8466 | Опора для электродвигателя испарителя (BRACKET - motor) | 2 | заказать |
| 14 | 92-458 | Фильтр - датчика газа (FILTER - gas sensor) | 1 | заказать |
| 15 | 33-2946 | Кольцо (37 mm) (GROMMET (37 mm)) | 4 | заказать |
| 16 | 92-2775 | Заглушка (COVER - tube) | 1 | заказать |
| - | 51-1422 | Болт (SCREW) | 3 | заказать |
| - | 51-1441 | Плоская шайба (FLATWASHER) | 3 | заказать |
| - | 51-619 | Шайба изоляционная (WASHER - insulator) | 3 | заказать |
| 17 | 33-367 | Кольцо (GROMMET) | 4 | заказать |
| 18 | 51-270 | Разъем газостойкий (CONNECTOR - liquid tite) | 1 | заказать |
| 19 | 41-3409 | Датчик (O2/CO2) (SENSOR - gas (O2/CO2)) | 1 | заказать |
| - | 41-7143 | Датчик (O2 only) (SENSOR - gas (O2 only)) | 1 | заказать |
| - | 51-1442 | Шайба (SCREW) | 2 | заказать |
| - | 51-619 | Шайба изоляционная (WASHER - insulator) | 2 | заказать |
| - | 51-1441 | Плоская шайба (FLATWASHER) | 2 | заказать |
| - | 55-9698 | Втулка (INSERT) | 2 | заказать |
| 20 | 11-4367 | Кабель датчика (1/4 od x 35 ft lg) (HOSE - sensor (1/4 od x 35 ft lg)) | A/R | заказать |
| 21 | 40-1044 | Датчик - комплект (возвратного воздуха & оттайки) (SENSOR - kit (return air & defrost)) | 2 | заказать |
| 22 | 41-9220 | Датчик влажности (SENSOR - humidity) | 1 | заказать |
| - | 51-1461 | Болт (SCREW) | 2 | заказать |
| - | 51-1870 | CAP - tube (CAP - tube) | 2 | заказать |
| 23 | 41-9490 | SENSOR - gas (CO2 only) (SENSOR - gas (CO2 only)) | 1 | заказать |
