Part №: 7.а
Оригинальное название: Standart control box
Количество: 1

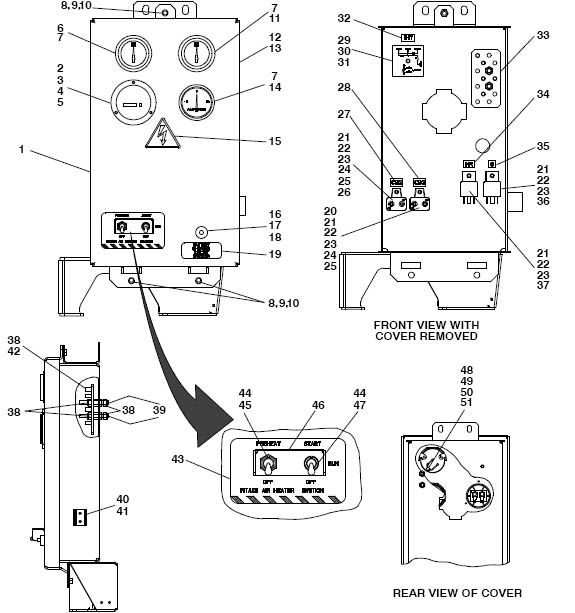

Детали
| На схеме | Part № | Название | Кол-во | |
|---|---|---|---|---|
| - | 91-00398-02 | Блок управления в сборе (Control Box Assembly, Standard, Painted) | 1 | заказать |
| 1 | 86-04231-07 | Блок управления (Control Box) | 1 | заказать |
| 2 | 10-00448-00 | Измеритель часов (диапазон 10-80 вольт пост. напряж.) (Meter, Hour (Operating Range: 10-80 VDC)) | 1 | заказать |
| 5 | 69GS4-1582-1 | Прокладка измерителя часов (Gasket, Hour Meter) | 1 | заказать |
| 6 | 12-00097-03 | Измеритель температуры (100-240 град. Фаренг.) 12 вольт (Gauge, Water Temperature, 100-240 Degrees F, 12 VDC) | 1 | заказать |
| 7 | KK71EW223 | О-образные кольца (О-ring) | 3 | заказать |
| 11 | 66U1-2823 | Измеритель давления масла (0-100 фунт/кв.дюйм), 12 вольт (Gauge, Oil Pressure, 0-100 PSI, 12 VDC) | 1 | заказать |
| 12 | 42-00341-00 | Прокладка блока управления (Gasket, Control Box) | 1 | заказать |
| 14 | 22-00538-01SV | Амперметр +60/-60 Амп (Ammeter Gauge Kit, +60/-60 Amp) | 1 | заказать |
| 17 | KK71GW007 | Кольца O-образные (O - Ring) | 1 | заказать |
| 29 | 10-00469-00 | Реле времени (Time Delay) | 1 | заказать |
| 33 | 69NT41-982-2 | Коллектор заземления (медь) (Strap Assembly, Ground, Copper) | 1 | заказать |
| 36 | 10-00286-03 | Реле однополюсное, max 30 Амп (Relay, SPST, Maximum 30 Amp) | 1 | заказать |
| 37 | 10-00328-00 | Реле 70 Amp (Relay, 70 Amp) | 1 | заказать |
| 40 | 44-00094-09 | Зажим, пружина (U-тип) (Clip, Spring, "U" Type) | 1 | заказать |
| 44 | 66U1-9752 | Гильза (0,427/0,432) (Seal, Bushing, 0,427/0,432) | 1 | заказать |
| 45 | 10-01129-19 | Переключатель, тумблер, 4 направления (Switch, Toggle, 4 Pole) | 1 | заказать |
| 47 | 10-01129-13 | Переключатель, тумблер, 2 направления вкл./выкл. (Switch, Toggle, 2 Pole, On/Off, With Hardware) | 1 | заказать |
| 48 | 22-01030-54 | Диод 6 Амп. (Diode Assembly, 6 Amp) | 1 | заказать |
| 51 | 66U1-8772 | Диод 6 Амп. (Diode Assembly, 6 Amp) | 1 | заказать |
