Part №: 4

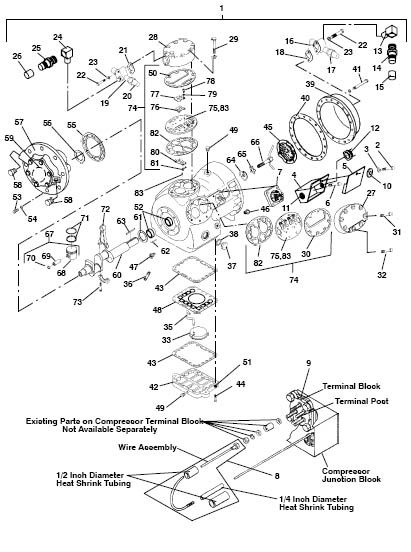

Оригинальное название: Compressor assembly
Количество: 1
Детали
| На схеме | Part № | Название | Кол-во | |
|---|---|---|---|---|
| 1 | 18-00055-20SV | Компрессор CFM 41 (односкоростной) (Compressor, 41 CFM, Single Speed, 460 vac/3 ph/60 hz) | 1 | заказать |
| 16 | 14-00206-00 | Клапан всасывания (Valve, Suction Shut-Off, 1-1/8 ODS) | 1 | заказать |
| 18 | 17-10811-05 | Прокладка под клапан всасывания (Gasket, Suction Service Valve) | 1 | заказать |
| 19 | 14-00206-01 | Клапан нагнетания (Valve, Discharge Shut-Off, 7/8 ODS) | 1 | заказать |
| 27 | 17-21040-00 | Головка цилиндра (боковая) (Head, Cylinder - Side Bank (Shaved Head)) | 2 | заказать |
| 28 | 17-40016-01 | Головка цилиндра (центральная) (Head, Cylinder - Center Bank ) | 1 | заказать |
| 30 | 17-44124-00 | Прокладка головки цилиндра (боковая) (Gasket, Cylinder Head (Side Bank) -Coated steel) | 3 | заказать |
| 21 | 17-10811-05 | Прокладка под клапан нагнетания (Gasket, Discharge Service Valve) | 1 | заказать |
| 42 | 17-40032-00 | Поддон картера (Plate, Bottom) | 1 | заказать |
| 43 | 17-40033-05 | Прокладка поддона картера (стекловолокно) (Gasket, Bottom Plate - Fiber) | 2 | заказать |
| 43 | 17-44129-00 | Прокладка поддона картера (Coated Steel) (Gasket, Bottom Plate - Coated Steel) | 2 | заказать |
| 48 | 17-21063-00 | Защитная пластина (нижняя) (Plate, Screen Hold Down) | 1 | заказать |
| 50 | 17-44123-00 | Прокладка под головку цилиндра (центральная) (Gasket, Cylinder Head (Center Bank)) | 1 | заказать |
| 52 | 17-40025-00 | Подшипник (Bushing, Motor End) | 2 | заказать |
| 56 | 17-55009-01 | Кольцо опорное (Washer, Thrust) | 1 | заказать |
| 57 | 17-44137-00 | Масляный насос (Bearing Head &Low Profile Oil Pump Package) | 1 | заказать |
| 60 | 17-40411-00 | Коленвал (Crankshaft) | 1 | заказать |
| 61 | 17-40050-00 | Кольцо опорное (Washer, Thrust) | 1 | заказать |
| 67 | 17-44115-01 | Поршень и палец в сборе (стандартный) (Piston & Pin Pkg (Standart)) | 6 | заказать |
| 71 | 17-40055-00 | Кольца компрессионные (Ring, Compression (Standart)) | 12 | заказать |
| 72 | 17-40056-02 | Шатун (стандартный) (Connecting Rod and Cap Assembly (Standard)) | 6 | заказать |
| 76 | 17-40086-00 | Клапан нагнетания (Valve, Discharge) | 2 | заказать |
| 80 | 17-40082-00 | Клапан всасывания (Valve, Suction) | 2 | заказать |
| 81 | 17-40083-00 | Пружины под клапана всасывания (Spring, Suction Valve Positioning) | 2 | заказать |
| 82 | 17-55002-00 | Прокладки под клапанную доску (Gasket, Valve Plate ) | 1 | заказать |
