Part №: 2.9

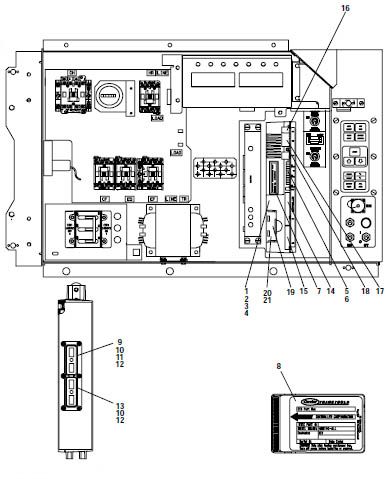

Оригинальное название: Control Box - Controller Module Section and Software Cards
Количество: 1
Детали
| На схеме | Part № | Название | Кол-во | |
|---|---|---|---|---|
| 5 | 22-02336-04 | Плавкий предохранитель 10 Амп (Fuse, 10 Amp (F3)) | 3 | заказать |
| 6 | 22-02336-02 | Плавкий предохранитель, 5 Амп (F1 & F2) (Fuse, 5 Amp (F1 & F2)) | 1 | заказать |
| 8 | 12-00397-00/5123 | Карта программирования, Контроллер/DataCORDER (Card, Controller/DataCORDER Operation Software) | 1 | заказать |
| NS | 12-00402-XX | Карта конфигурации (Card, Configuration Software) | 1 | заказать |
| 9 | 22-01777-00SV | Коннектор (ЕС А-К) - 30 Pin (Connector (EC A-K) - 30 Pin) | 1 | заказать |
| 13 | 22-01777-01SV | Коннектор 30 Pin (Connector (EC L-Y) - 30 Pin) | 1 | заказать |
| 14 | 22-01556-02 | Коннектор 14 Pin (Connector (KA) - 14 Pin) | 1 | заказать |
| 15 | 22-01556-01 | Коннектор 10 Pin (Connector (KB) - 10 Pin) | 1 | заказать |
| NS | 22-01622-01 | Коннектор 12 Pin (Connector (MA) - 12 Pin) | 1 | заказать |
| 16 | 22-01622-01 | Коннектор 12 Pin (Connector (MA) - 12 Pin) | 1 | заказать |
| 18 | 22-01622-00 | Коннектор 8 Pin (Connector (MC) - 8 Pin) | 1 | заказать |
| 19 | 30-00407-02SV | Батареи (Battery Pack - Controller/DataCorder Module) | 1 | заказать |
