Информация о генераторной установки представлена на пластине, расположенной выше главного выключателя (см. Рисунок 1 -2). На пластине представлена информация о модели агрегата, серийном номере и идентификационном номере узлов (PID). Номер модели позволяет судить о конфигурации в целом, в то время как PID предоставляет информацию об дополнительном оборудовании и различиях в нем. Расшифровка конфигурации моделей представлена ниже в Таблице 1-1. Номер модели, серийный номер и PID изделия является основной информацией при дополнительном сервисном обслуживании.

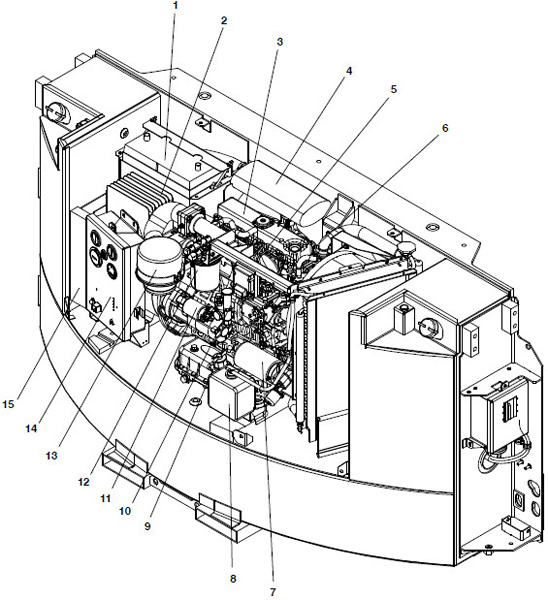

Рисунок 1-2. Генераторная установка - верхний кожух снят

Батарея
З/у батареи.
Двигатель
Глушитель.
Насос впрыска
Датчик температуры воды
Фильтр масла
Емкость для охл. жидкости
Крышка масляного бака ( контрольный щуп).
Механический топливный насос.
Топливный фильтр (возможно два положения)
Стартер
Воздухоочиститель
Генератор переменного тока
2011-01-28

Отдельно сведены технические руководства по дизельному двигателю, функции автоматического перезапуска а также параметры генератора переменного тока. Замечание: на всех перечисленных двигателях был установлен двух компонентный маслосборник.

Руководство	Оборудование	Тип руководящего документа
62-03741	CT4-134-DI-B	Мастерская
62-03459	CT4-134-DI-B	Список узлов двигателя
62-10301*	CT4-134-DI	Мастерская
62-10295*	CT4-134-DI	Список узлов двигателя
62-10411	Автоматический перезапуск/ Генератор переменно тока	Дополнение

*Исходный номер PID RG0459 у двигателя серии XA0001

Таблица 1-1. Перечень модификаций

МОДЕЛЬ	Идентификационный номер узлов (PID)	Схемы электрических соединений и рисунки диаграмм	Схема установки	Напряжение	Вольтметр
69RG15-221-1	RG0116	5-1, 5-2, 5-4	A1	B1	C2
69RG15-221-2	RG0117	5-1, 5-2, 5-4	A1	B1	C2
	RG0171	5-1, 5-2, 5-4	A1	B1	C2
	RG0230	5-1, 5-2, 5-4	A1	B1	C2
69RG15-221-3	RG0205	5-1, 5-2, 5-4	A1	B1	C2
69RG15-221-3	RG0257	5-1, 5-3, 5-4	A1	B1	C2
69RG15-221-6	RG0233	5-1, 5-2, 5-4	A3	B1	C1
69RG15-321-2	RG0145	5-1, 5-2, 5-4	A2	B1	C2
69RG15-321-2	RG0232	5-1, 5-2, 5-4	A2	B1	C2
69RG15-421-2	RG0170	5-1, 5-2, 5-4	A1	B1	C2
69RG15-421-3	RG0231	5-1,5-2, 5-4	A1	B1	C2
69RG15-521-3	RG0181	5-1, 5-2, 5-4	A2	B1	C2
В начале 1998 года, началось введение новой нумерации моделей. Ниже представлен список моделей использующих эту нумерацию
RG15-102P-01	RG0364	5-1, 5-3, 5-4	A4	B1	C1
RG15-102P-02	RG0466	См. сноску	A4	B1	C1
	RG0596	См. сноску	A4	B1	C1
	RG0654		A4	B1	--
	RG0697		A4	B1	--
RG15-102P-03	RG0736		A4	B1	--
RG15-102W-01	RG0423	5-1, 5-2, 5-4	A6	B1	C1
RG15-102W-01	RG0471	5-6, 5-7, 5-8	A6	B1	--
RG15-130C-01	RG0339	5-1, 5-2, 5-4	A2	B1	C1
	RG0366	5-1, 5-3, 5-4	A5	B1	C1
	RG0419	5-6, 5-1, 5-3	A5	B2	C1
	RG0441	5-6, 5-7, 5-8	A5	B1	--
	RG0461	5-6, 5-7, 5-8	A5	B1	--
	RG0574	5-6, 5-7, 5-8	A5	B1	--
	RG0693	5-6, 5-7, 5-8	A5	B1	--
	RG0734	5-6, 5-7, 5-8	A5	B1	--
RG15-130C-02	RG0442	5-6, 5-7, 5-8	A6	B1	--
RG15-130C-02	RG0462	5-6, 5-7, 5-8	A4	B1	--
RG15-130P-01	RG0338	5-1, 5-3, 5-4	A4	B1	C2
	RG0430	5-6, 5-7, 5-8	A4	B1	--
	RG0433	5-6, 5-7, 5-8	A4	B1	--
	RG0459	5-6, 5-7, 5-8	A4	B1	--
	RG0460	5-6, 5-7, 5-8	A4	B1	--
	RG0679	5-6, 5-7, 5-8	A4	B1	--
	RG0691	5-6, 5-7, 5-8	A4	B1	--
	RG0738	5-6, 5-7, 5-8	A4	B1	--
RG15-130P-02	RG0352	5-6, 5-1, 5-3	A4	B1	C2
RG15-130W-01	RG0337	5-1, 5-3, 5-4	A6	B1	C2
	RG0346	5-1, 5-3, 5-4	A6	B1	C1
	RG0450	5-6, 5-7, 5-8	A6	B1	--
	RG0465	5-6, 5-7, 5-8	A6	B1	--
	RG0520	5-6, 5-7, 5-8	A6	B1
	RG0573	5-6, 5-7, 5-8	A6	B1	--
	RG0595	5-6, 5-7, 5-8	A6	B1	--
	RG0735	5-6, 5-7, 5-8	A6	B1	--

A1 - Установочный штифт с запорной пластиной

A2 - Хомут с запорной пластины

A3 - Установочный штифт с хомутом и запорной пластиной

A4 - Установочный штифт с запорный кронштейном

A5 - Хомут с запорный кронштейном

A6 - Установочный штифт с хомутом и запорный кронштейном

В1 - 460В

В2 - 230В

С1 - Без вольтметра (заглушка)

С2 - Вольтметр

-- - Вольтметр не прилагается
