Сигналы датчиков давления (AL 201).

Возможные причины:

• Не правильно подсоединён разъём датчика Pdis.
• Датчик Pdis повреждён.
• Кабель датчика давления Pdis повреждён.
• X22, X23, X24 и X25 кабель повреждён.
• Повреждён контроллер.

Сопутствующие сигналы:

• AL 203.

Устранение неисправности:

Отсоедините кабель датчика Pdis от главного контроллера и от самого датчика давления согласно электросхеме в щите управления.

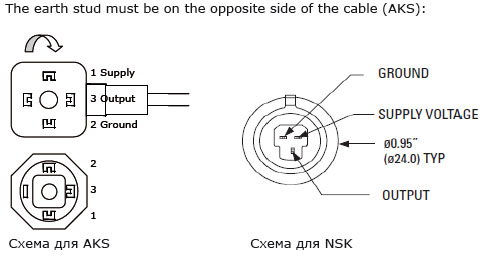

1)Проверьте правильность соединения разъёма согласно схеме для датчиков давления. Для датчиков AKS и NSK схемы разные.

2) Проверьте кабель датчика (измерьте сопротивление кабеля). Если кабель повреждён, замените его.
3)Подключите кабель датчика Pdis к контроллеру и к самому датчику. Отсоедините сигнальный провод на контроллере. Измерьте напряжение между проводом и GND (Землёй) на контроллере. AKS: если напряжение ниже 0.5V DC, значит датчик или соединение между датчиком и кабелем повреждено. Если напряжение между 0.5V DC и 4.5V DC, переходите к пункту 4). NSK: если напряжение ниже 0.37V DC, значит датчик или соединение между датчиком и кабелем повреждено. Если напряжение между 0.37V DC и 4.0V DC, переходите к пункту 4).
4) Подключите сигнальный провод. Измерьте напряжение между SIGNAL и GND. AKS: если напряжение между 0.5V DC и 4.5V DC, но сигнал 201 всё ещё активный, то замените главный контроллер. NSK: если напряжение между 0.37V DC и 4.0V DC, но сигнал 201 всё ещё активный, то замените главный контроллер.
Перед тем, как заменить главный контроллер, изучите раздел “Устранение неисправности контролера Star Cool”.
