6.21 МЕХАНИЧЕСКИЙ РЕГИСТРИРУЮЩИЙ ТЕРМОМЕТР SAGINOMIYA

ПРИМЕЧАНИЕ

После замены бланка графика не затягивайте гайку крепления слишком сильно.

a. Батарея

1. Откройте дверку, снимите гайку крепления графика и пластину.

2. Нажмите на выключатель проверки напряжения (пункт 2, 6-21). Замените батарею, если индикатор напряжения находится в красной или белой зоне.

b. Калибровка

1. Установите на пластину новый бланк графика.

2. Поместите датчик регистратора в ледяную ванну (0 ± 0,2°С = 32 ± 0,35°F). (Для снятия датчика снимите заднюю верхнюю панель).
Оставьте датчик погруженным в ледяную ванну на 10 минут.

3. Через 10 минут поверните график вручную и проверьте, какую температуру отмечает пишущий узел. Во время проверки не прикасайтесь к пишущему узлу.

4. Если требуется регулировка, ослабьте установочный винт (с утопленной крестовой головкой). С помощью ключа на 7 мм поверните установочный винт по часовой стрелке, чтобы установить показания пишущего узла на 1 - 2° С (1,8 - 3,6° F) выше, чем нужная температура.

5. Поверните установочный винт против часовой стрелки, чтобы установить показания пишущего узла приблизительно на 0,5°С (0,9°F) выше, чем заданное значение. Поверните график вручную. Показание температуры должно составлять 0°С (32°F).

с. Смена датчика

1. Отсоедините корпус от агрегата.

2. Снимите гайку со втулкой (пункт 9, Рис. 6-21).

3. Установите новый датчик со втулкой. Перед креплением к корпусу герметизируйте его силиконом.

4. Установите корпус на агрегат.

ПРИМЕЧАНИЯ

• Один полный оборот регулировочного винта изменяет показания температуры приблизительно на 5°С (9°F).

• Чрезмерная затяжка установочного винта может изменить показания температуры.

• Калибровку следует производить только в том случае, если температурные показания датчика снижаются.

• НЕ ПЕРЕМЕЩАЙТЕ пишущий узел вручную.

1. Термисторный датчик
2. Индикатор напряжения
3. Выключатель индикатора
4. Батарея (щелочная размер "С")
5. Гайка крепления графика
6. Пишущий узел (подаваемого воздуха)
7. Подъемник пишущего узла (подаваемого воздуха)
8. Таймер на 31 сутки
9. Установочный (регулировочный) винт
10. Элемент (подаваемого воздуха)
11. Датчик температуры отработанного воздуха в сборе
12. Корпус регистратора
13. Дверга регистратора
14. Установочный (регилировочный) винт
15. Пишущий узел (отработанного воздуха)
16. Подъемник пишущего узла (отработанного воздуха)
17. Элемент (отработанного воздуха)
18. Втулка и гайка

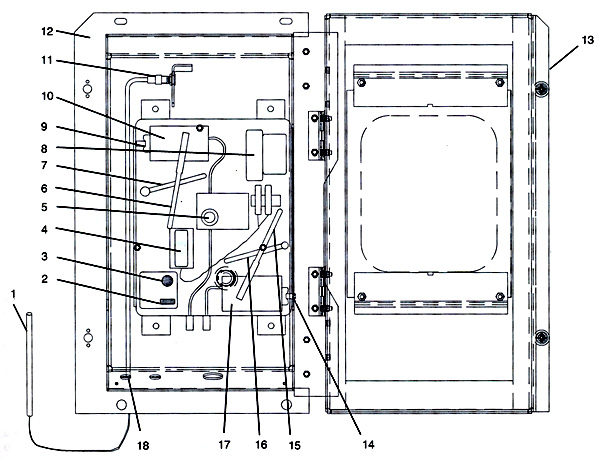

Рис. 6-21. Регистрирующий термометр Saginomiya (механический)
