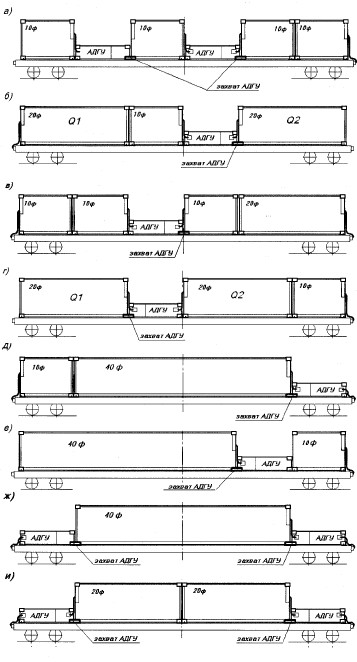

6.2.2. Размещение контейнеров на платформах погрузочной длиной 60 футов, производят в соответствии со схемами, приведенными на рисунке 15.
Рисунок 15
«АДГУ» - «Прогрессор-1» или РКВ-15
Размещение в соответствии со схемой, приведенной на рисунке 15а, производят с одновременным обеспечением следующих условий
- разность масс брутто любых двух контейнеров не должна превышать 5 тонн;
- разность суммарных масс брутто пар контейнеров, размещаемых на противоположных сторонах платформы, не должна превышать 5 тонн.
При размещении в соответствии со схемой, приведенной на рисунке 156, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 10.
Размещение в соответствии со схемой, приведенной на рисунке 15в, производят с одновременным обеспечением следующих условий:
- разность масс брутто любых двух контейнеров длиной 10 футов не должна превышать 5 тонн;
- масса брутто контейнера длиной 20 футов не должна превышать 22 тонн.
При размещении в соответствии со схемой, приведенной на рисунке 15 г, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 11.
При размещении в соответствии со схемой, приведенной на рисунке 15д, масса брутто контейнера длиной 10 футов не должна превышать 7 тонн.
При размещении в соответствии со схемой, приведенной на рисунке 15е, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 9.
При размещении в соответствии со схемой, приведенной на рисунке 15и, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 23.

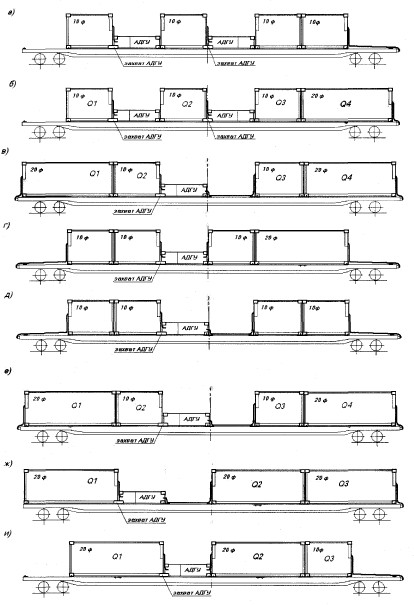

6.2.3. Размещение контейнеров на платформах погрузочной длиной 80 футов, производят в соответствии со схемами, приведенными на рисунке 16.
Размещение в соответствии со схемой, приведенной на рисунке 16а, производят с одновременным обеспечением следующих условий:
- разность масс брутто любых двух контейнеров не должна превышать 5 тонн;
- разность суммарных масс брутто пар контейнеров, размещаемых на противоположных сторонах платформы, не должна превышать 5 тонн.
Рисунок 16
«АДГУ» - «Прогрессор-1» или РКВ-15
Размещение в соответствии со схемой, приведенной на рисунке 166, производят с одновременным обеспечением следующих условий:
- масса брутто контейнера длиной 20 футов не должна превышать 11 тонн (Q4< 11т);
- суммарная масса брутто контейнеров Q3 и Q4 не должна превышать суммарную массу брутто контейнеров Q1 и Q2: (Q3+Q4) < (Q1+Q2);
- наиболее тяжелый из контейнеров Q1 и Q2 устанавливают в торце платформы (Ql> Q2).

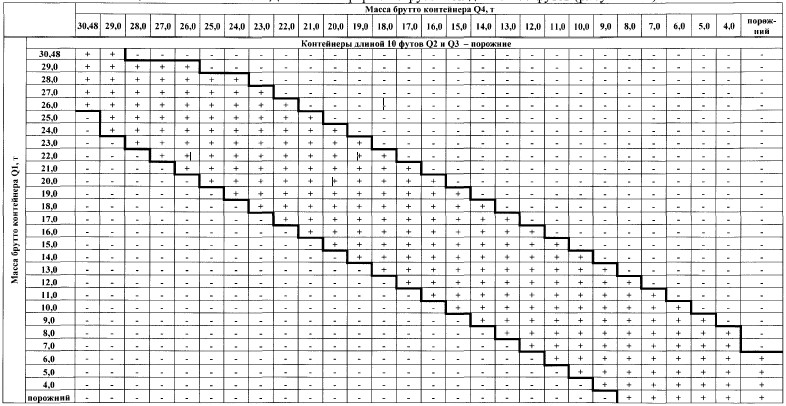

При размещении в соответствии со схемой, приведенной на рисунке 16в, разность масс брутто контейнеров длиной 10 футов Q3 и Q2, размещенных в середине платформы, не должна превышать 3 т (Q3 - Q2 < 3,0 т); подбор контейнеров длиной 20 футов Q1 и Q4 производят в зависимости от их массы брутто в соответствии с таблицей 18.
Размещение в соответствии со схемой, приведенной на рисунке 16г, производят с одновременным обеспечением следующих условий:
- разность масс брутто любых двух контейнеров длиной 10 футов не должна превышать 5 тонн;
- масса брутто контейнера длиной 20 футов не должна превышать 22 тонн.
Размещение в соответствии со схемой, приведенной на рисунке 16д, производят с одновременным обеспечением следующих условий:
- разность масс брутто любых двух контейнеров не должна превышать 5 тонн;
- разность суммарных масс брутто пар контейнеров, размещаемых на противоположных половинах платформы, не должна превышать 5 тонн.
При размещении в соответствии со схемой, приведенной на рисунке 16е, подбор контейнеров в зависимости от их массы брутто производят в соответствии с таблицей 28.
При размещении в соответствии со схемой, приведенной на рисунке 16ж, подбор контейнеров в зависимости от их массы брутто производят в соответствии с таблицей 19.
При размещении в соответствии со схемой, приведенной на рисунке 16и, подбор контейнеров в зависимости от их массы брутто производят в соответствии с таблицей 20.

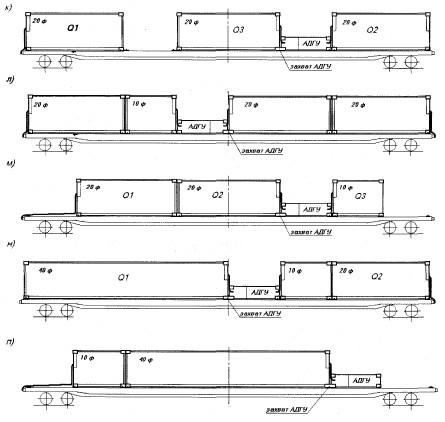

При размещении в соответствии со схемой, приведенной на рисунке 16к, в середине платформы размещают контейнер массой брутто не более 24 тонн; подбор контейнеров в зависимости от их массы брутто производят в соответствии с таблицей 12.
При размещении в соответствии со схемой, приведенной на рисунке 16м, в середине платформы размещают контейнер массой брутто не более 24 тонн; подбор контейнеров в зависимости от их массы брутто производят в соответствии с таблицей 21.
При размещении в соответствии со схемой, приведенной на рисунке 16н, подбор контейнеров длиной 40 футов и 20 футов в зависимости от их массы брутто производят в соответствии с таблицей 29.
При размещении в соответствии со схемой, приведенной на рисунке 16п, масса брутто контейнера длиной 10 футов не должна превышать 7 тонн.
При размещении в соответствии со схемой, приведенной на рисунке 16л, подбор контейнеров в зависимости от их массы брутто производят с соблюдением требований главы 1 ТУ № ЦМ-943 о допускаемом смещении общего центра тяжести груза (включая массу АДГУ) на платформе.

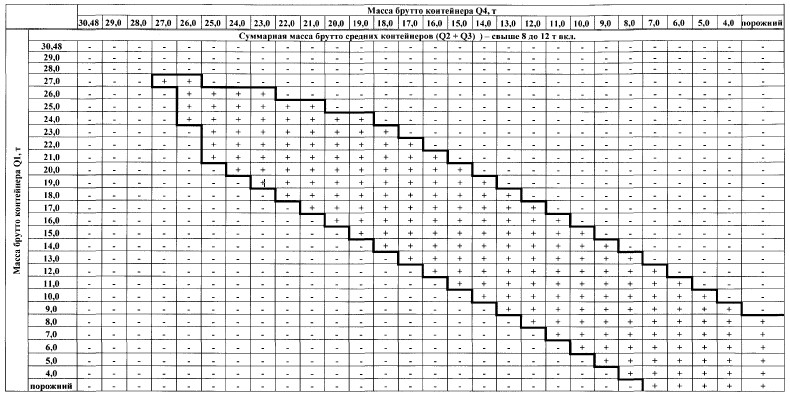

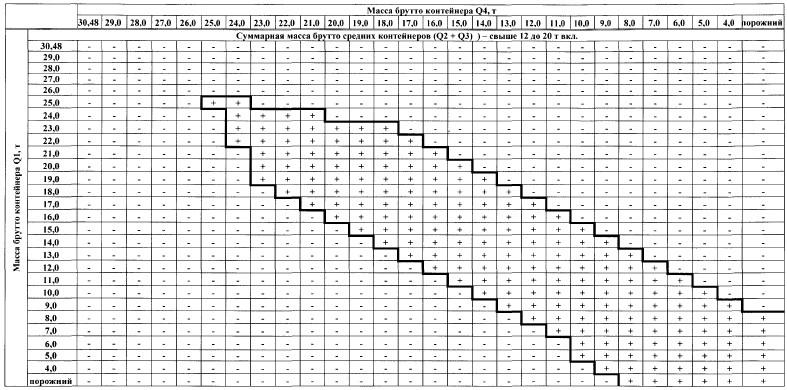

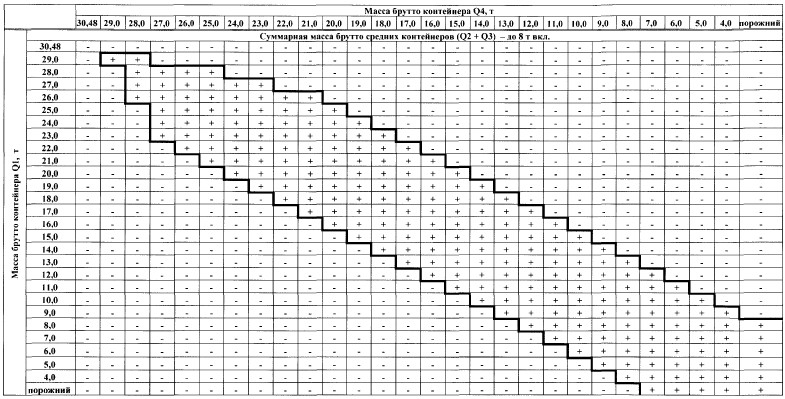

Таблица 28
Допускаемые сочетания масс брутто двух контейнеров длиной длинной 10 футов, размещаемых совместно с АДГУ на платформе погрузочной длиной 80 футов (рисунок 16е)
Продолжение таблицы 28
Продолжение таблицы 28
Продолжение таблицы 28

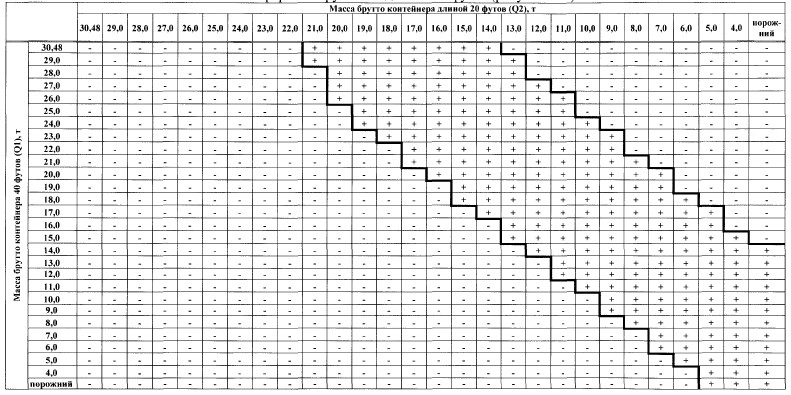

Таблица 29
Допускаемые сочетания масс брутто контейнеров длиной 40, 20 и 10 футов, размещаемых совместно с АДГУ на платформе погрузочной длиной 80 футов (рисунок 16н)
