Размещение на одной платформе погрузочной длиной 60 футов контейнеров с питанием от АДГУ совместно с контейнерами, перевозимыми без подключения к АДГУ,
производят в соответствии со схемами, приведенными на рисунках 73а, 73в, 73д, 73ж, 73и, 73к, 74. При этом допускается замена одного или нескольких контейнеров с питанием от АДГУ контейнерами, перевозимыми без подключения к АДГУ, с соблюдением требований пунктов 7.5.2 (по установке и креплению АДГУ) и 7.5.5 (в отношении выхода НДГУ в продольном направлении за пределы концевой балки рамы платформы).

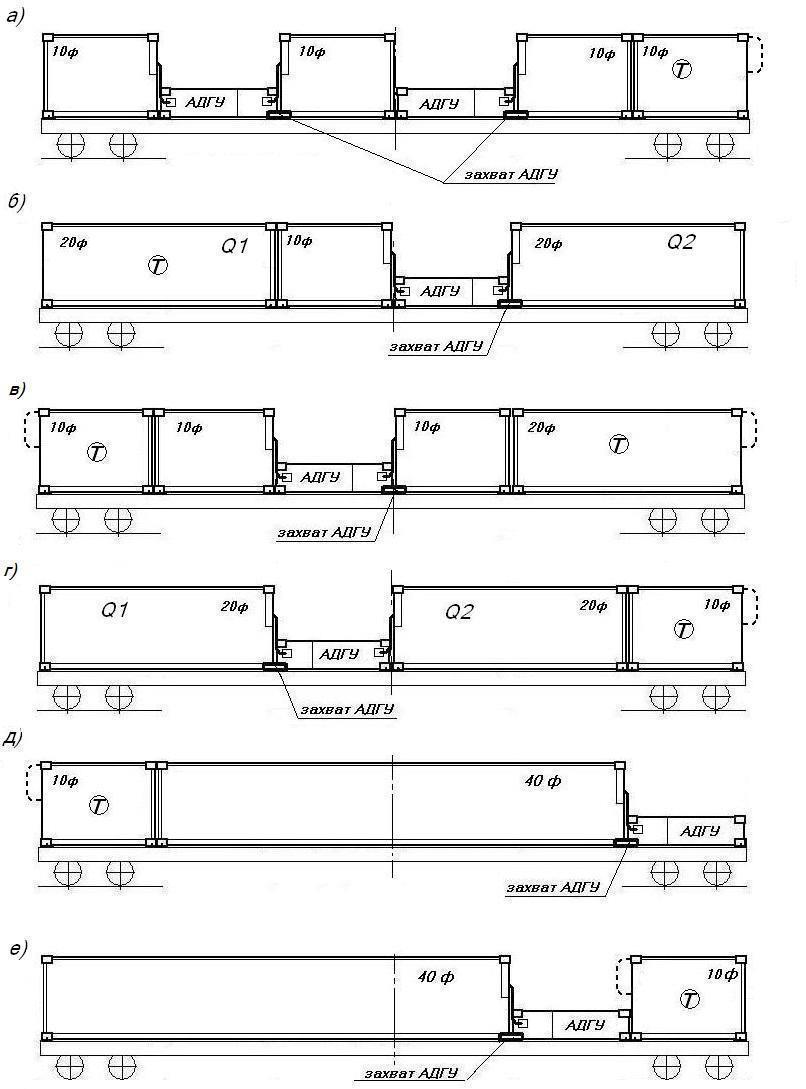

Рисунок 74
При размещении в соответствии со схемами, приведенными на рисунках:
- 74а - размещение контейнеров производят с одновременным обеспечением следующих условий:
- разность масс брутто любых двух контейнеров не должна превышать 5 тонн;
- разность суммарных масс брутто пар контейнеров, размещаемых на противоположных половинах платформы, не должна превышать 5 тонн;
- 74б - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 48;
- 74в - размещение контейнеров производят с одновременным обеспечением следующих условий:
- разность масс брутто любых двух контейнеров длиной 10 футов не должна превышать 5 тонн;
- масса брутто контейнера длиной 20 футов не должна превышать 22 тонны;
- 74г - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 49;
- 74д - масса брутто контейнера длиной 10 футов не должна превышать 7 тонн;
- 74е - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 47.

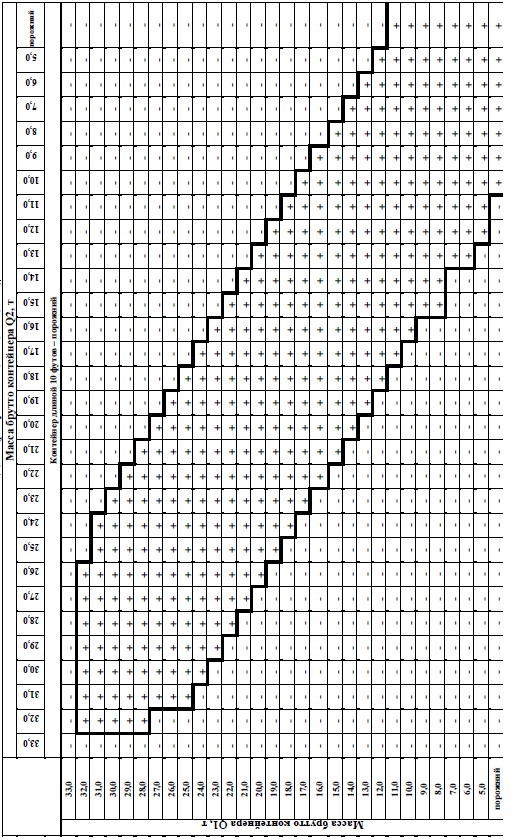

Таблица 48
Допускаемые сочетания масс брутто двух контейнеров длиной 20 футов и одного контейнера длиной 10 футов, размещаемых на платформе совместно с АДГУ (рисунки 74б, 81б, 85в, 85л)

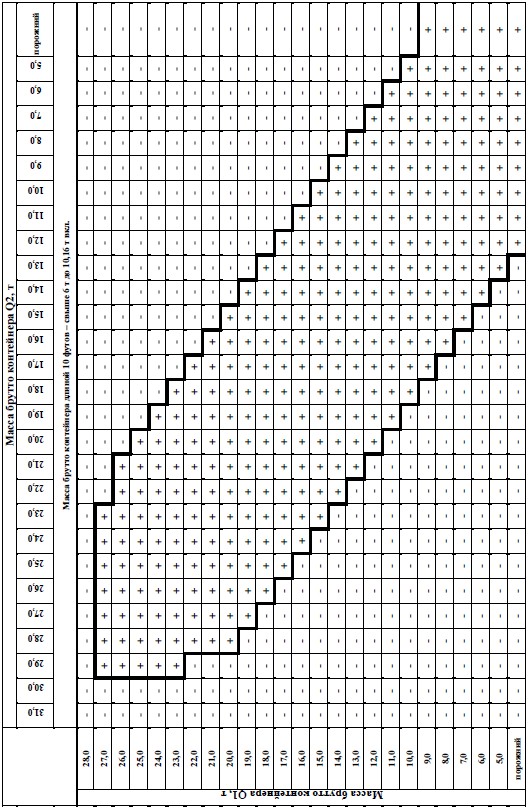

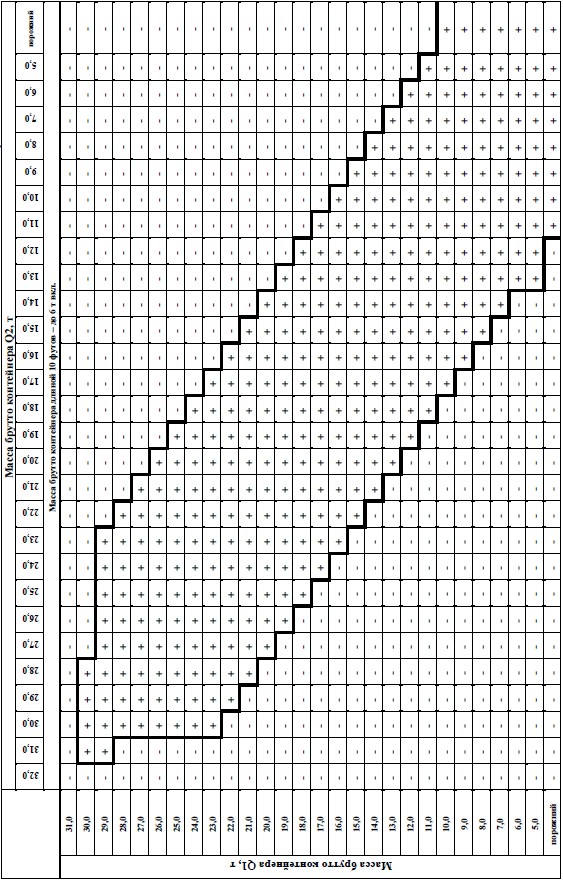

Продолжение таблицы 48
Продолжение таблицы 48
