Размещение на одной платформе контейнеров с питанием от АДГУ совместно с контейнерами, перевозимыми без подключения к АДГУ, производят в соответствии со схемами, приведенными на рисунках 75а - 75ж, 75к - 75п, 76. При этом допускается замена одного или нескольких контейнеров с питанием от АДГУ контейнерами, перевозимыми без подключения к АДГУ, с соблюдением требований пунктов 7.5.2 (по установке и креплению АДГУ) и 7.5.5 (в отношении выхода НДГУ в продольном направлении за пределы концевой балки рамы платформы).
Размещение в соответствии со схемами, приведенными на рисунках:
- 76а - производят с одновременным обеспечением следующих условий:
- разность масс брутто любых двух контейнеров не должна превышать 5 тонн;
- разность суммарных масс брутто пар контейнеров, размещаемых на противоположных сторонах платформы, не должна превышать 5 тонн;
- 76б - производят с одновременным обеспечением следующих условий:
- масса брутто контейнера длиной 20 футов не должна превышать 11 тонн (Q4≤11т);
- суммарная масса брутто контейнеров Q3 и Q4 не должна превышать суммарную массу брутто контейнеров Q1 и Q2: (Q3+Q4) ≤ (Q1+Q2);
- наиболее тяжелый из контейнеров Q1 и Q2 устанавливают в торце платформы (Q1> Q2);
- 76в - разность масс брутто контейнеров длиной 10 футов Q3 и Q2 не должна превышать 3 т и Q3 ≥ Q2; подбор контейнеров длиной 20 футов Q1 и Q4 производят в зависимости от их массы брутто в соответствии с таблицей 56;
- 76г - производят с одновременным обеспечением следующих условий:
- разность масс брутто любых двух контейнеров длиной 10 футов не должна превышать 5 тонн;
- масса брутто контейнера длиной 20 футов не должна превышать 22 тонны;
- 76ж - масса брутто контейнера Q2 не должна превышать 24 тонн, подбор контейнеров в зависимости от их массы брутто производят в соответствии с таблицей 57;
- 76и - подбор контейнеров в зависимости от их массы брутто производят в соответствии с таблицей 58;
- 76к - в середине платформы размещают контейнер массой брутто не более 24 тонн; подбор контейнеров в зависимости от их массы брутто производят в соответствии с таблицей 50;
- 76м - в середине платформы размещают контейнер массой брутто не более 24 тонн; подбор контейнеров в зависимости от их массы брутто производят в соответствии с таблицей 59;
- 76н - подбор контейнеров в зависимости от их массы брутто производят в соответствии с таблицей 55;
- 76п - масса брутто контейнера длиной 10 футов не должна превышать 7 тонн;
- 76д, 76е, 76л - подбор контейнеров в зависимости от их массы брутто производят с соблюдением требований главы 1 настоящих ТУ о допускаемом смещении общего центра тяжести груза (включая массу АДГУ) на платформе.

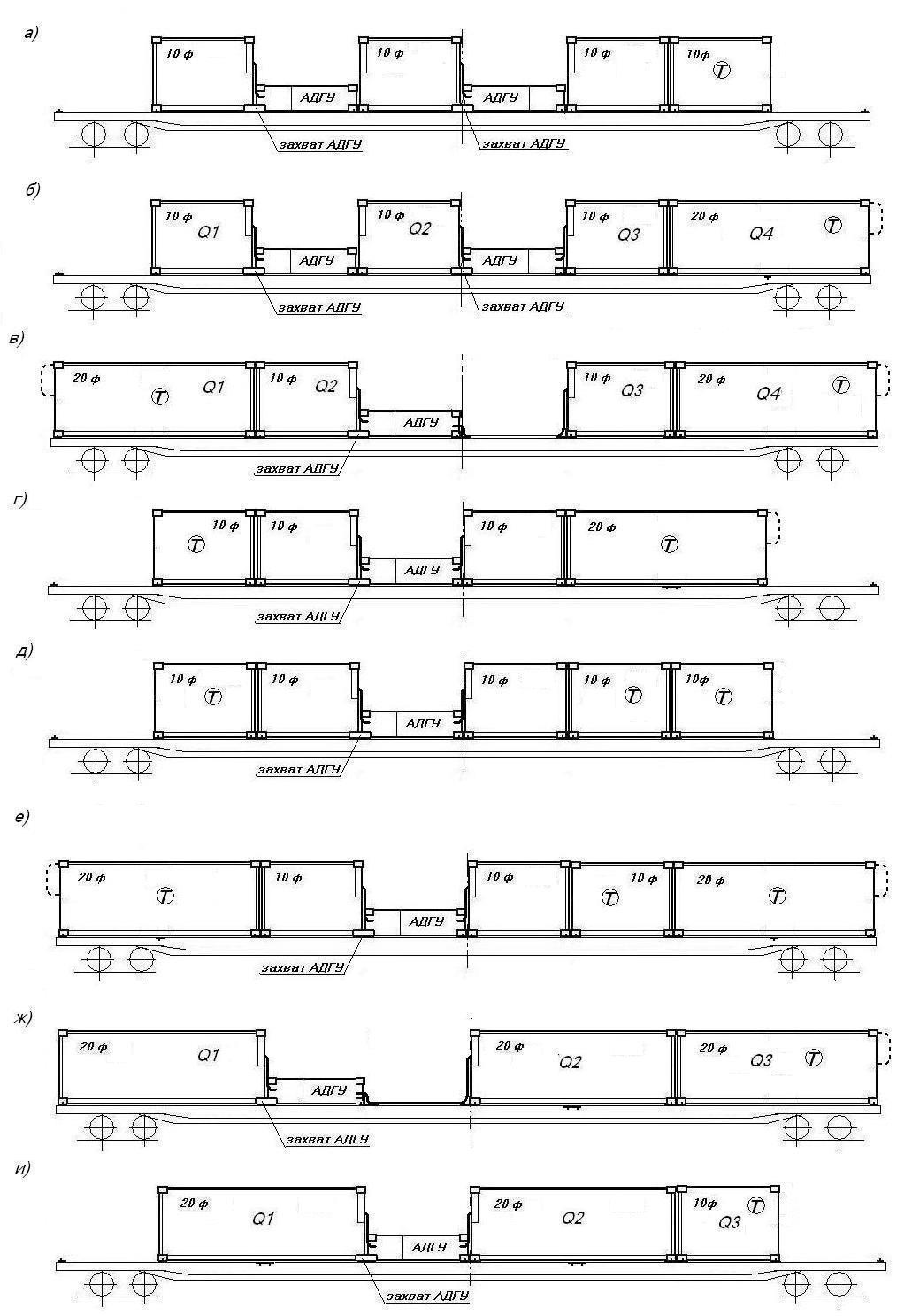

Рисунок 76

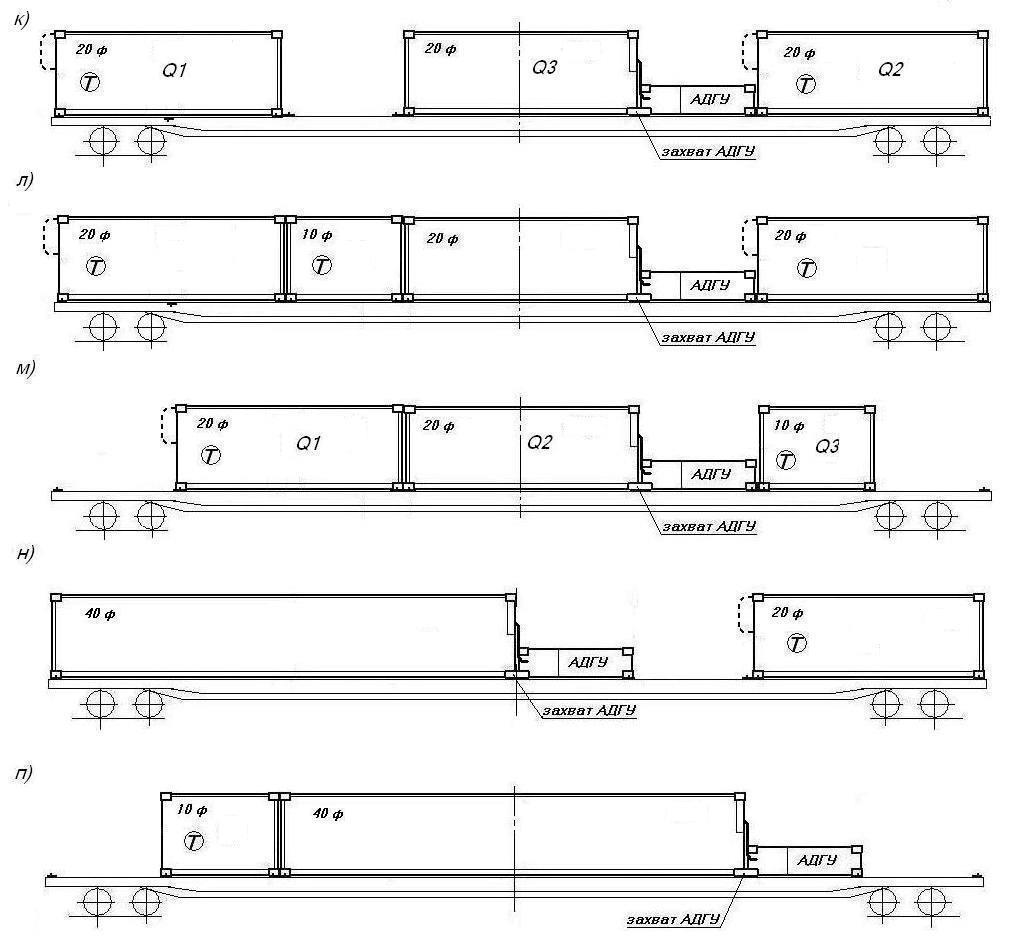

Рисунок 76 (продолжение)
