2. Применение габаритов погрузки железных дорог колеи 1520 мм: АЗ, БЧ, ГР, КЗХ, КРГ, ЛДЗ, ЛГ, ЧФМ, УБЖД, РЖД, ТДЖ, ТРК, УТИ, УЗ, ЭВР, а также ЖСР (участок Матевце граница - Ганиска при Кошицах), ПКП (участок Хрубешув граница - Славкув ЛХС)

2.1. Размещение грузов с учетом их упаковки и крепления осуществляется в пределах габаритов погрузки, области применения которых приведены в таблице 1.

Таблица 1

Вид габарита погрузки	Номер рисунка, таблицы	Распространяется на грузы	Применение
Основной	Рисунок-1, таблица 2	Все грузы	АЗ; БЧ; ГР; КЗХ; КРГ; ЛДЗ; ЛГ; ЧФМ; УБЖД; РЖД; ТДЖ; ТРК; УТИ; УЗ; ЭВР, а также ЖСР (участок Матевце граница - Ганиска при Кошицах), ПКП (участок Хрубешув граница - Славкув ЛХС)
Льготный	Рисунок-2, таблица 3	Грузы, размещаемые в пределах длины кузова платформы или полувагона, погруженные в соответствии с настоящими ТУ, МТУ и НТУ	АЗ; БЧ; ГР; КЗХ; КРГ; ЛДЗ; ЛГ; ЧФМ; ТДЖ; ТРК; УТИ; УЗ; ЭВР; РЖД, за исключением участков Дальневосточной ж.д.: - Хабаровск-1 - Амур; - Кимкан - Богучан
Зональный	Рисунок-3, таблица 4	Лесные грузы, погруженные в соответствии с настоящими ТУ и МТУ	БЧ; КЗХ; КРГ; ЛДЗ; ЛГ; ТДЖ; ТРК; УТИ; ЧФМ; ЭВР; АЗ, за исключением участка Горадиз - Джульфа - Шарур; РЖД, за исключением участков: - Белореченская - Туапсе - Веселое, Крымская - Новороссийск Северо - Кавказской ж.д.; - Чум - Лабытнанги Северной ж.д.; - Тигей - Ачинск Красноярской ж.д.; УЗ, за исключением: - участков Хоростков - Копычинцы и Тлусте - Торске Львовской ж.д.; - участка Днепропетровск-Южный - Встречный Приднепровской ж.д.

2.2. Очертания габаритов погрузки приведены на рисунках 1, 2, 3, 4. Значения расстояния В от вертикальной плоскости, проходящей через ось железнодорожного пути, до точек очертания габаритов на высоте Н от уровня головок рельсов (далее УГР) приведены в таблицах 2, 3, 4.

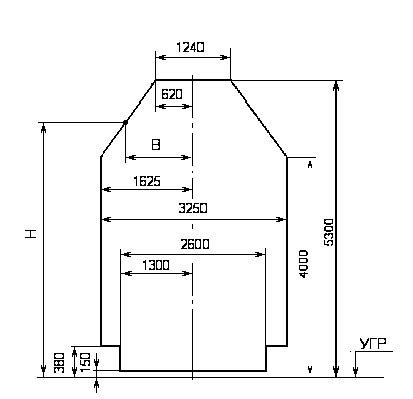

Рисунок 1 - Очертание основного габарита погрузки

Рисунок 2 - Очертание льготного габарита погрузки

Рисунок 3 - Очертание зонального габарита погрузки

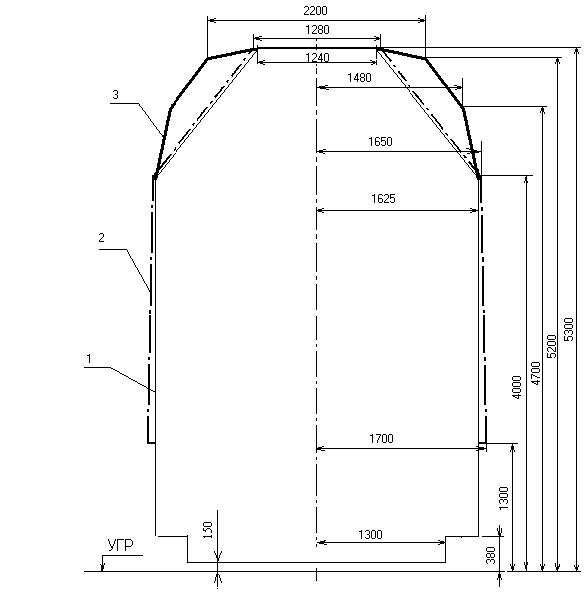

Рисунок 4 - Соотношение очертаний габаритов погрузки
1 - основной габарит погрузки; 2 - льготный габарит погрузки;
3 - зональный габарит погрузки
