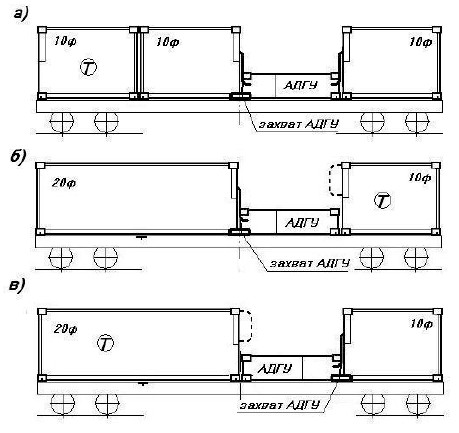

Рисунок 72
При размещении в соответствии со схемами, приведенными на рисунках:
- 72а - разность масс брутто двух любых контейнеров не должна превышать 5 тонн;
- 72б и 72в - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 42.
7.6.2. На платформах погрузочной длиной 60 футов контейнеры совместно с АДГУ размещают в соответствии со схемами, приведенными на рисунке 73.

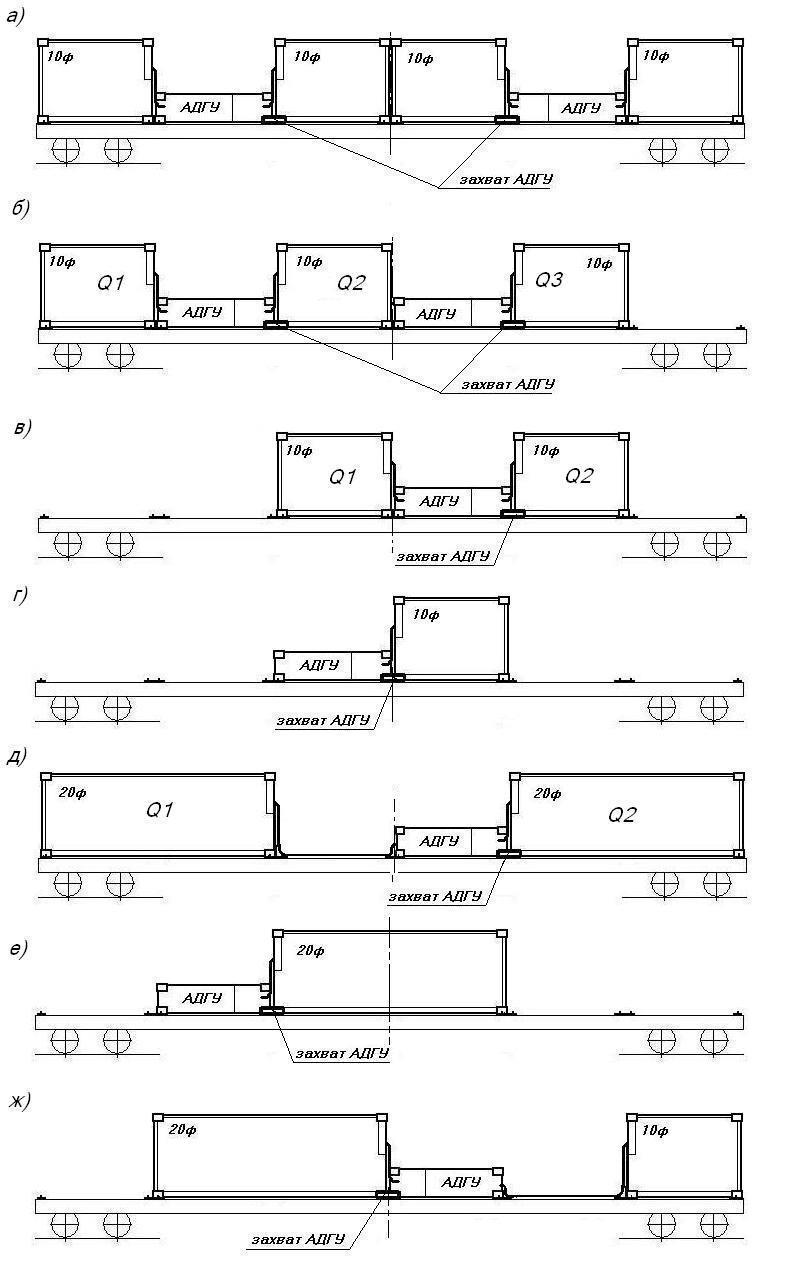

Рисунок 73

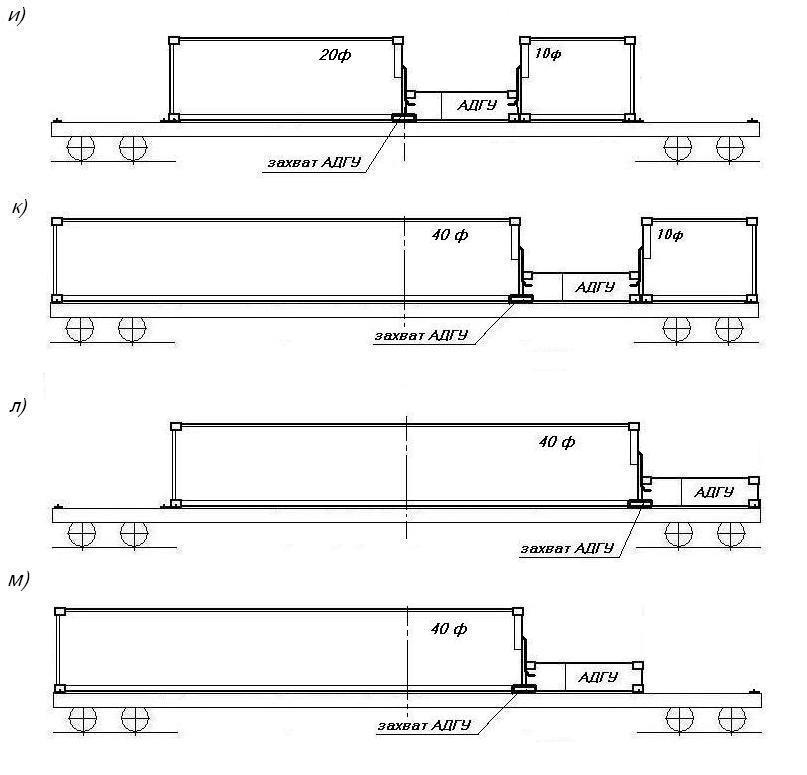

Рисунок 73 (продолжение)
При размещении в соответствии со схемами, приведенными на рисунках:
- 73а - разность масс брутто двух любых контейнеров не должна превышать 5 тонн;
- 73б - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 43;
- 73в - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 44;
- 73д - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 45;
- 73ж - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 46;
- 73и - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 42;
- 73к - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 47;
- 73м - масса брутто контейнера длиной 40 футов не должна превышать 20 тонн.

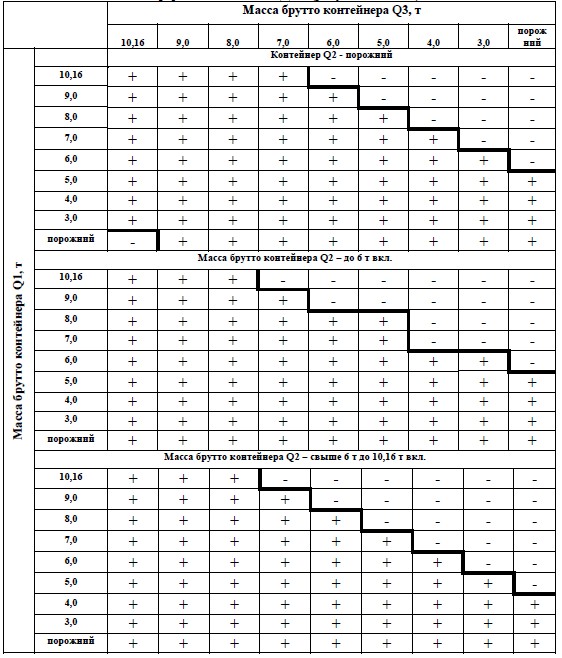

Таблица 43
Допускаемые сочетания масс брутто трех контейнеров длиной 10 футов, размещаемых на платформе совместно с АДГУ (рисунки 73б, 75б)
