2.2. Фитинги (основные требования)

2.2.1 Размеры, допуски и взаимное расположение угловых и промежуточных фитингов контейнеров ИСО

серии 1 должны соответствовать действующей редакции стандартов ИСО 1161 и ГОСТ Р 51891. Эти параметры приведены на рис. 2.2.1-1, 2.2.1-2, 2.2.1-3, 2.2.1-4, 2.2.1-5, 2.2.1-6 и в табл. 2.1.2.

Фитинги, отличные от указанных выше, являются предметом специального рассмотрения Регистром.

2.2.2 Фитинги должны быть рассчитаны и изготовлены с учетом требований действующих стандартов, таких как ИСО 1161, ИСО серии 1496 и ГОСТ Р 51891, таким образом, чтобы они выдерживали нагрузки, возникающие при эксплуатации и испытаниях контейнеров.

2.2.3 Верхние грани верхних угловых фитингов должны выступать над верхом контейнера минимум на 6 мм. При этом под верхом контейнера понимается наивысшая точка крыши контейнера без учета толщины защитных пластин верхних балок и крыши.

2.2.4 На каждый фитинг, изготовленный под техническим наблюдением Регистра, должна быть нанесена как минимум следующая маркировка: торговая марка изготовителя, номер плавки, аббревиатура Регистра (PC) и аббревиатура позиционирования фитинга на контейнере. Маркировка должна быть размещена так, чтобы она была четко видна после установки фитинга на контейнере и не могла быть повреждена при обработке и закреплении контейнера.

Таблица 2.1.2.

Рисунок 2.2.1-1. Верхний угловой фитинг, мм:

_______, _ _ _ _ _ поверхности и  контуры, которые должны быть соблюдены в фитинге;

_ _ . . _ _ . . _ дополнительные поверхности , которые могут создать, коробчатую форму фитинга. Внешние и внутренние угловые радиусы в метрах, где положены острые углы , не должны превышать 3 мм, за исключением указанныех на чертежах.

Рис. 2.2.1-2 Нижний угловой фитинг, мм:

-----поверхности и контуры, которые должны быть соблюдены в фитинге;

.. _ .... _ ... _ дополнительные поверхности, которые могут создать коробчатую форму фитинга. Внешние и внутренние угловые радиусы в местах, где показаны острые углы, не должны превышать 3 мм, за исключением указанных на чертежах.

Рис. 2.2.1-3 Верхний промежуточный фитинг, мм

Обязательные поверхности: верхняя, наружная боковая, наружная направленная к ближнему торцу контейнера.

Рис. 2.2.1-4 Нижний промежуточный фитинг, мм

Обязательные поверхности: нижняя, наружная боковая, наружная направленная к ближнему торцу контейнера.

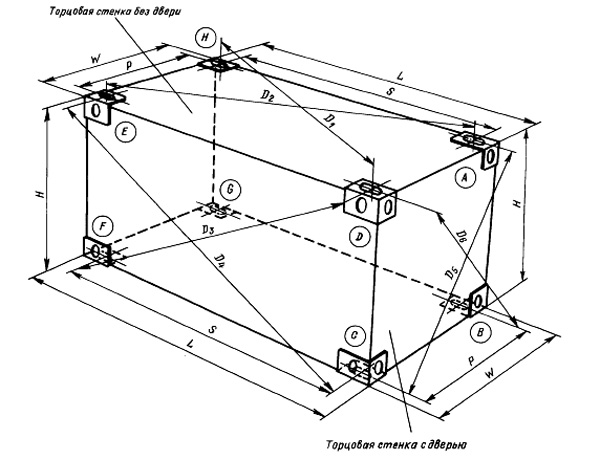

Рис. 2.2.1-5 Взаимное расположение угловых фитингов:

L - наружная длина контейнера; W - наружная ширина контейнера; Н - наибольшая высота; S - расстояние по длине между центрами отверстий угловых фитингов; Р - расстояние по ширине между центрами отверстий угловых фитингов; D - расстояние между центрами (или точками их проекций) горизонтальных отверстий диагонально противоположных угловых фитингов, измеряемое в шести величинах: D₁D₂, D₃, D₄, D₅и D₆; K₁- разница между D₁и D₂или между D₃и D₄(т. е. K₁- D₁- D₂или D₃- D₄); K₂- разница между D₅и D₆(т. е. K₂= D₅- D₆). Буквы в кружках даны для удобства оформления документации.

Рис. 2.2.1-6 Взаимное расположение фитингов в контейнерах 1ЕЕЕ, 1ЕЕ.

Обозначения см. рис. 2.2.1-5. S1 - расстояние по длине между центрами отверстий промежуточных фитингов
