Part №: 5.1
Оригинальное название: Compressor, 41 CFM, 460 vac/3 ph/60hz
Количество: 1
Детали

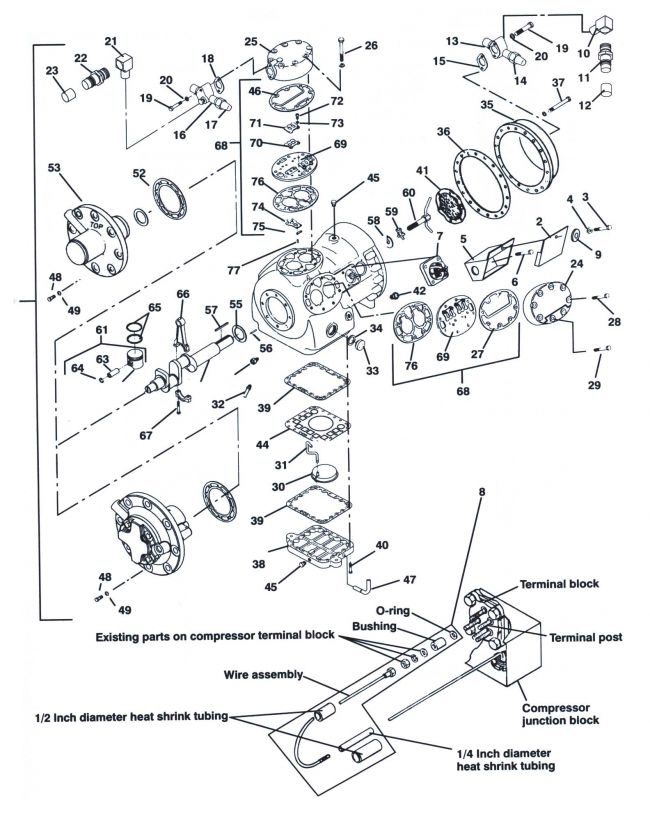

| На схеме | Part № | Название | Кол-во | |
|---|---|---|---|---|
| 1 | 18-00055-20SV | Компрессор 41CFM (Compressor, 41CFM, 460 vac/3 ph/60 hz) | 1 | заказать |
| 13 | 14-00206-00 | Вентиль обслуживания на линии всасывания (запорный вентиль) (Valve, Suction Shut-Off, 1-1/8 ODS) | 1 | заказать |
| 16 | 14-00206-01 | Вентиль обслуживания на линии нагнетания (запорный вентиль) (Valve, Discharge Shut-Off, 7/8 ODS) | 1 | заказать |
| 18 | 17-10811-05 | Прокладка запорного вентиля на линии нагнетания (Gasket, Discharge Service Valve) | 1 | заказать |
| 15 | 17-10811-05 | Прокладка запорного вентиля на линии всасывания (Gasket, Suction Service Valve) | 1 | заказать |
| 35 | 17-20004-00 | Торцевая крышка электродвигателя (Cover, Motor End (NSI)) | 1 | заказать |
| 36 | 17-40029-05 | Прокладка торцевой крышки (Gasket, Motor End Cover) | 1 | заказать |
| 38 | 17-40032-00 | Поддон картера (Plate, Bottom) | 1 | заказать |
| 39 | 17-40033-05 | Прокладка поддона картера (Gasket, Bottom Plate) | 2 | заказать |
| 41 | 17-20005-00 | Фильтр всасывания (Strainer Assembly, Suction (NSI)) | 1 | заказать |
| 43 | 17-40042-00 | Обратный клапан циркуляции масла (Chek Valve Assembly, Oil Return) | 1 | заказать |
| 44 | 17-21063-00 | Защитная пластина (нижняя) (Plate, Screen Hold Down) | 1 | заказать |
| 46 | 17-44123-00 | Прокладка головки цилиндра (центральная) (Gasket, Cylinder Head (Center Bank)) | 1 | заказать |
| 51 | 17-55009-01 | Кольцо опорное (Washer, Trust) | 1 | заказать |
| 52 | 17-40078-05 | Прокладка под крышку (Gasket, Cover Plate) | 1 | заказать |
| 53 | 17-44137-00 | Масляный насос (Bearing Head & Low Profile Oil Pump Package) | 1 | заказать |
| 54 | - | Коленвал (Crankshaft) | 1 | заказать |
| 55 | 17-40059-00 | Кольцо опорное (Washer, Thrust) | 1 | заказать |
| 61 | 17-44115-01 | Поршень с пальцем (Piston & Pin Pkg (Standart)) | 1 | заказать |
| 65 | 17-40055-00 | Кольцо компрессионное (Ring, Compression (Standart)) | 12 | заказать |
| 66 | 17-40056-02 | Шатун (стандартный) (Connecting Rod and Cap Assembly (Standard)) | 6 | заказать |
| 67 | 17-55008-00 | Болты специальные (Capscrew - Special ) | 2 | заказать |
| 70 | 17-40086-00 | Клапан нагнетания (Valve, Discharge) | 2 | заказать |
| 74 | 17-44111-00 | Клапан всасывания (Valve, Suction) | 2 | заказать |
| 71 | 17-40087-00 | Клапан, остановка нагнетания (Valve, Stop Discharge) | 2 | заказать |
| 75 | 17-40083-00 | Пружины под клапана (Spring, Suction Valve Positioning) | 2 | заказать |
| 27 | 17-44124-00 | Прокладка под головку цилиндра (боковая) (Gasket, Cylinder Head (Side Bank)) | 1 | заказать |
| 46 | 17-55006-00 | Прокладка под головку цилиндра (центральная) (Gasket, Cylinder Head (Center Bank)) | 1 | заказать |
| 76 | 17-55002-00 | Прокладка под клапанную доску (Gasket, Valve Plate) | 1 | заказать |
| - | 17-55020-20 | Комплект прокладок (Gasket Set) | 1 | заказать |
