Этот раздел содержит схемы цепей управления постоянного тока на 12 вольт, переменного тока на 460 вольт и переменного тока на 230 вольт. Для правильной идентификации схемы Вашей модели см. Таблицу 1-1.
Линия Символ Обозначение
| 3 | А | АМПЕРМЕТР |
| 5,10 | АUX | ВСПОМОГАТЕЛЬНЫЕ КОНТАКТЫ |
| 4 | BC | ЗАРЯДНОЕ УСТРОЙСТВО |
| 1 | BAT | БАТАРЕЯ |
| 1,6,10 | CB | ВЫКЛЮЧАТЕЛЬ |
| 4,6 | D | ДИОД |
| 8 | FH | ТОПЛЕВНЫЙ НАГРЕВАТЕЛЬ |
| 8 | FHT | ТОПЛИВНЫЙ ТЕРМОСТАТ |
| 7 | FS | СОЛЕНОИД ТОПЛИВНОГО НАСОСА |
| 7 | FSA | СОЛЕНОИД ТОПЛИВНОГО НАСОСА- |
| 7 | FSB | СОЛЕНОИД ТОПЛИВНОГО НАСОСА- |
| 5 | GP | ЗАПАЛЬНАЯ СВЕЧА |
| 6 | GPS | РЕЛЕ ЗАПАЛЬНЫХ СВЕЧЕЙ |
| 8,9 | HR | РЕЛЕ НАГРЕВАТЕЛЬ (если есть) |
| 13 | HWT | РЕЛЕ ТЕМПЕРАТУРЫ ВОДЫ |
| 10 | IGN | РЕЛЕ ЗАЖИГАНИЯ |
| 10 | LOP | РЕЛЕ НИЗКОГО ДАВЛЕНИЯ |
| 11 | OPG | МАНОМЕТР ДАВЛЕНИЯ МАСЛА |
| 11 | OPS | ДАТЧИК ДАВЛЕНИЯ МАСЛА |
| 7,13 | S | БЛОКИРОВОЧНОЕ РЕЛЕ |
| 2 | SM | ДВИГАТЕЛЬ СТАРТЕРА |
| 2,14 | SS | СОЛЕНОИД СТАРТЕРА |
| 12 | WTG | ТАБЛО ТЕМПЕРАТУРЫ ВОДЫ |
| 12 | WTS | ДАТЧИК ТЕМПЕРАТУРЫ ВОДЫ |
Рисунок 5-1. Обозначение диаграмм (применительно к рисункам 5-2 и 5-3)
Рисунок 5-2. Диаграмма
(также см. Таблицу 1.1.)
ЗАМЕЧАНИЕ
В 1997, на ранних этапах производства была проведена модернизация, и реле низкого давления масла, запитывающееся раньше от цепи соленоида стартера, стало запитываться от цепи катушки соленоида. Для обслуживание агрегата, подключение в котором не совпадает с представленной схемой, следует обратиться к производителю.
Рисунок 5-3. Диаграмма
(также см. Таблицу 1.1.)
Рисунок 5-4. Диаграмма 460 Volt Alternating Current Generator
(также см. Таблицу 1.1.)

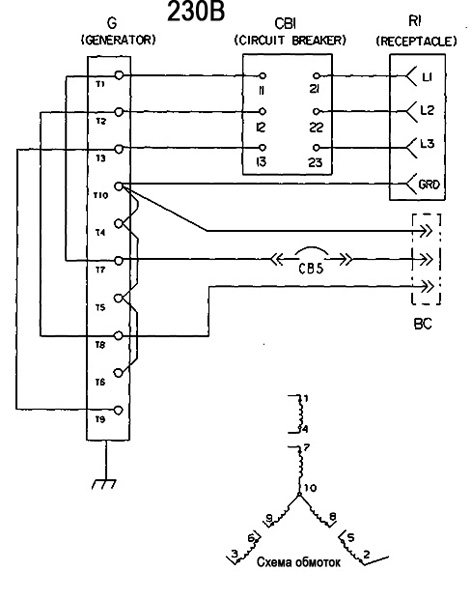

Рисунок 5-5. Диаграмма генератора 230 В
(также см. Таблицу 1.1.)
| 1 | А | ВСПОМОГАТЕЛЬНЫЕ КОНТАКТЫ |
| 3,8 | AUX | ЗАРЯДНОЕ УСТРОЙСТВО |
| 12 | ВС | БАТАРЕЯ |
| 1 | BAT | ВЫКЛЮЧАТЕЛЬ |
| 3,8,13 | CB | ДИОД |
| 4,11,13 | D | ТОПЛИВНЫЙ НАГРЕВАТЕЛЬ |
| 7 | FH | ТОПЛИВНЫЙ ТЕРМОСТАТ |
| 7 | FHT | СОЛЕНОИД ТОПЛИВНОГО НАСОСА |
| 6 | FS | СОЛЕНОИД ТОПЛИВНОГО НАСОСА- |
| 6 | FSA | СОЛЕНОИД ТОПЛИВНОГО НАСОСА- |
| 6 | FSB | ЗАПАЛЬНАЯ СВЕЧА |
| 3 | GP | РЕЛЕ ЗАПАЛЬНЫХ СВЕЧЕЙ |
| 3 | GPS | РЕЛЕ НАГРЕВАТЕЛЯ (если есть) |
| 4 | HWT | РЕЛЕ ТЕМПЕРАТУРЫ ВОДЫ |
| 8 | IGN | РЕЛЕ ЗАЖИГАНИЯ |
| 5 | LOP | РЕЛЕ НИЗКОГО ДАВЛЕНИЯ |
| 8 | OPG | МАНОМЕТР ДАВЛЕНИЯ МАСЛА |
| 8 | OPS | ДАТЧИК ДАВЛЕНИЯ МАСЛА |
| 4,6 | S | БЛОКИРОВОЧНОЕ РЕЛЕ |
| 2 | SM | ДВИГАТЕЛЬ СТАРТЕРА |
| 2,9 | SS | СОЛЕНОИД СТАРТЕРА |
| 10 | TT | ИЗМЕРИТЕЛЬ ВРЕМЕНИ |
| 9 | WTG | ТАБЛО ТЕМПЕРАТУРЫ ВОДЫ |
| 9 | WTS | ДАТЧИК ТЕМПЕРАТУРЫ ВОДЫ |
Рисунок 5-6. Обозначение диаграмм (применительно к Рисунку 5-7)
Рисунок 5-7. Диаграмма
(также см. Таблицу 1.1.)
Рисунок 5-8. Диаграмма генератора 460 В
(также см. Таблицу 1.1.)
Рисунок 5-9. Диаграмма генератора 230 В
(также см. Таблицу 1.1.)
