2.7 Конденсатор водяного охлаждения (спец.заказ)

Конденсатор водяного охлаждения используется в случаях, когда есть возможность подачи воды для охлаждения, и когда нежелательно нагревать окружающий воздух - например, в трюме корабля.

По конструкции конденсатор водяного охлаждения представляет собой змеевик, заключенный в корпус. Вода циркулирует по змеевику из медно-никелевого сплава. Пары хладагента поступают в корпус и конденсируются на внешней поверхности змеевика.

2.7.1    Конденсатор водяного охлаждения и реле давления воды (WP)

Чтобы запустить в работу холодильный агрегат с конденсатором водяного охлаждения, проделайте следующее:

a.    Подключите линию подачи воды к входу конденсатора, а линию слива - к выходу конденсатора.

b.    Поддерживайте поток со скоростью от 11 до 26 литров в минуту (от 3 до 7 галлонов в минуту). Реле давления воды разомкнeтся и прервет цепь питания реле вентилятора конденсатора. Электродвигатель вентилятора конденсатора остановится и будет выключен до того момента, пока не замкнется реле давления воды.

Холодильный агрегат с конденсатором водяного охлаждения работает так, как это описано в разделе 4.4, за исключением того, что электродвигатель вентилятора конденсатора остается выключенным во всех режимах.

Чтобы перейти на работу с конденсатором воздушного охлаждения, проделайте следующее:

Отключите подачу воды и линию слива от конденсатора водяного охлаждения. При замыкании реле давления воды холодильный агрегат переключается на работу с конденсатором воздушного охлаждения (см. раздел 2.2.)

2.7.2    Конденсатор водяного охлаждения с выключателем вентилятора конденсатора (CFS) - спец.заказ

Чтобы запустить в работу холодильный агрегат с конденсатором водяного охлаждения и CFS, проделайте следующее:

a.   Подключите линию подачи воды к входу конденсатора, а линию слива - к выходу конденсатора.

b.   Поддерживайте поток со скоростью от 11 до 26 л/мин (от 3 до 7 гапл/мин).

с.    При поступлении воды в конденсатор водяного охлаждения установите выключатель CFS в положение "О". При этом прервется цепь питания реле вентилятора конденсатора. Электродвигатель вентилятора конденсатора остановится и будет выключен до того момента, пока выключатель CFS не будет переведен в положение "1".

Холодильный агрегат с конденсатором водяного охлаждения и выключателем CFS в положении "О" работает так, как это описано в разделе 4.4, за исключением того, что электродвигатель вентилятора    конденсатора    остается выключенным во всех режимах.

ВНИМАНИЕ Если скорость потока воды падает ниже 11 л/мин (3 галл/мин), или если конденсатор водяного охлаждения не используется, выключатель CFS ДОЛЖЕН быть установлен а положение "1", иначе агрегат не будет работать нормально.

Чтобы перейти на работу с конденсатором воздушного охлаждения, проделайте следующее: ВЫКЛЮЧИТЕ агрегат и установите выключатель CFS в положение "1". Отключите подачу воды и линию слива от конденсатора водяного охлаждения. Агрегат будет работать, как это описано в разделе 4.4.

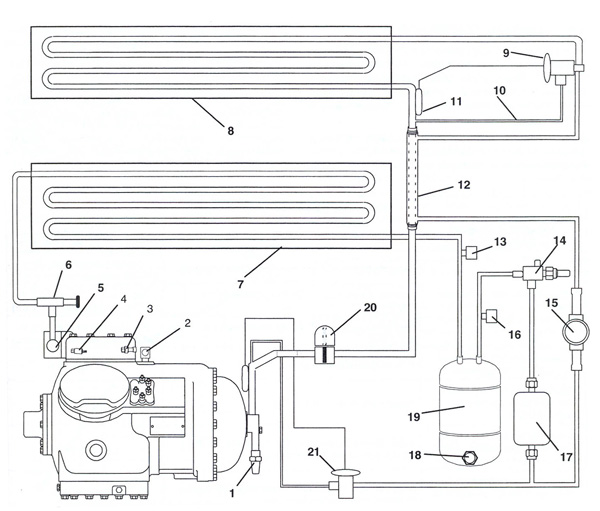

 Рис. 2-10. Холодильный контус с конденсатором водяного охлаждения (спец. заказ)

1. Клапан обслуживания на линии всасывания
2. Датчик давления всасывания (спец. заказ)
3. Датчик давления нагнетания (спец. заказ)
4. Реле высокого давления
5. Клапан обслуживания на линии нагнетания
6. Клапан регулятора давления нагнетания
7. Конденсатор воздушного охлаждения
8. Испаритель
9. Расширительный клапан термостата
10. Линия внешнего компенсатора
11. Термочувствительный патрон расширительного клапапна термостата
12. Теплообменник
13. Мембранный предохранитель
14. Ручной вентиль на линии жидкости
15. Индикатор влаги-жидкости
16. Датчик давления конденсатора (CPT)
17. Фильтр-осушитель
18. Смотровое стекло
19. Конденсатор водяного охлаждения
20. Регулируемый клапан всасывания с шаговым электродвигателем (SMV)
21. Эжекторный расширительный клапан
