Чтобы избежать отрицательного воздействия на озоновый слой Земли, при удалении хладагента пользуйтесь системами его сбора. При работе с хладагентами соблюдайте местное законодательство об охране окружающей среды. В США руководствуйтесь документом ЕРА, раздел 608.

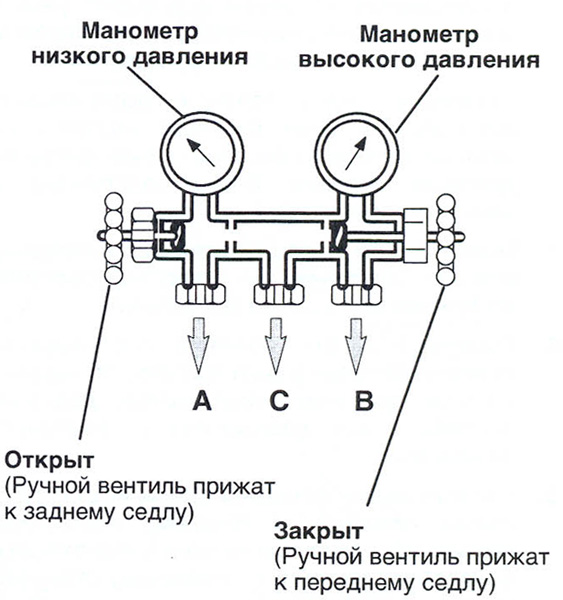

А. - Подключение к линии низкого давления системы

В.- Подключение к линии высого давления системы

С. - Подключение к баллону с хладогеном или емкости с маслом

Рис. 6-1. Комплект линейных манометров

Комплект линейных манометров можно использовать для измерения рабочего давления в системе, добавления хладагента, выравнивания давления или вакуумирования системы.

На Рис. 6-1 показаны ручные вентили, манометры и отверстия для хладагента. Если ручной вентиль низкого давления прижат к переднему седлу (полностью вдвинут), можно проверять низкое давление (испарителя). Если к переднему седлу прижат ручной вентиль высокого давления, можно проверять высокое давление (конденсатора). Если открыты (повернуты против часовой стрелки до упора) оба вентиля, пар с высоким давлением будет перетекать в линию низкого давления. Когда открыт вентиль низкого давления, систему можно заряжать хладагентом. Можно также добавлять масло в систему.

При работе с моделями, описанными в настоящем Руководстве, можно использовать только комплект линейных манометров для R-134a с самогерметизирующимися шлангами, показанный на Рис. 6-2 (CTD P/N 07-00294-00, включает детали 1-6).

а. Подключение комплекта линейных манометров
1. Снимите колпачки со штоков вентилей обслуживания и убедитесь в том, что оба вентиля прижаты к заднему седлу (повернуты против часовой стрелки до отказа). Снимите колпачки с отверстий обслуживания. (См. Рис. 6-2)
2. Подсоедините муфту полевого обслуживания высокого давления (с вентилем, прижатым к заднему седлу) к отверстию вентиля обслуживания на линии нагнетания (или к отверстию ручного вентиля на линии жидкости - в зависимости от необходимости).
3. Поверните муфту полевого обслуживания высокого давления (красный маховик) по часовой стрелке; при этом линия высокого давления системы будет подключена к комплекту манометров.
4. Подсоедините муфту полевого обслуживания низкого давления к отверстию вентиля обслуживания на линии всасывания.
5. Поверните муфту полевого обслуживания низкого давления (синий маховик) по часовой стрелке; при этом линия низкого давления системы будет подключена к комплекту манометров.
6. Для считывания показаний давления в системе слегка сдвиньте к среднему положению вентили обслуживания на линиях нагнетания и всасывания; прижмите к переднему седлу оба ручных вентиля комплекта линейных манометров.

ПРИМЕЧАНИЕ

Если комплект линейных манометров новый или подвергался атмосферному воздействию в ходе ремонта, его нужно вакуумировать для удаления загрязнений и воздуха, как описано ниже:

Установите оба ручных вентиля в среднее положение.
Подсоедините вспомогательный шланг (желтый) к вакуумному насосу.
Проведите вакуумирование до уровня в 10" вакуума.
Зарядите хладагент R-134a до слегка положительного давления в 0,1 кг/см2 (1,0 psig). Комплект манометров готов к использованию.

ПРЕДУПРЕЖДЕНИЕ

Чтобы избежать сохранения остатков жидкого хладагента в вентиле обслуживания после зарядки, при ВКЛЮЧЕННОМ компрессоре и до отсоединения комплекта линейных манометров проделайте следующее:

Прижмите к заднему седлу ручной вентиль на линии жидкости или нагнетания - в зависимости от ситуации.
Установите в среднее положение ручные вентили комплекта линейных манометров.
Дайте комплекту манометров время установиться на давление всасывания.

Ь. Отсоединение комплекта линейных манометров

1. Пока компрессор ВКЛЮЧЕН, прижмите к заднему седлу вентиль обслуживания на линии нагнетания.
2. Установите в среднее положение оба ручных вентиля комплекта линейных манометров и позвольте давлению в комплекте манометров снизиться до уровня давления всасывания. Это позволит вернуть в систему жидкость, конденсировавшуюся в шланге высокого давления.
3. Прижмите к заднему седлу вентиль обслуживания на линии всасывания. Прижмите к заднему седлу обе муфты полевого обслуживания, затем отсоедините муфты от отверстий обслуживания.
4. Установите колпачки штоков обоих вентилей обслуживания и колпачки отверстий обслуживания (зажимайте их только пальцами).

Комплект линейных манометров
Шланговый фитинг(0,500-16 Acme)
Шланги хладогента или вакуумирования (SAE J2196/R-134a)
Шланговый фитинг с уплотнительным кольцом (М14х1,5)
Муфта полвого обслуживания высокого давления
Муфта полвого обслуживания низкого давления
Отверстие обслуживания на линии высокого давления (входящий фитинг SAE J639)
Отверстие обслуживания на линии низкого давления (входящий фитинг SAE J639)

Рис.6-2. Подключение комплекта линейных манометров R-134a
