Вентили обслуживания на линиях всасывания и нагнетания компрессора снабжены соединительными фланцами; они соответствуют соединительным фланцам на компрессоре. Вентили имеют два седла и предусматривают подключение манометра; это позволяет обслуживать компрессор и линии хладагента.
При вращении штока вентиля по часовой стрелке (вперед до упора) вентиль прижимается к переднему седлу, отсекает линию всасывания или нагнетания и открывает линию подключения вентиля к компрессору. См. Рис. 6-3. При вращении штока вентиля против часовой стрелки (назад до упора) вентиль прижимается к заднему седлу, открывает линию всасывания или нагнетания компрессора и закрывает линию подключения к манометру.
Если шток вентиля находится в среднем положении, то линия всасывания или нагнетания открыта для подключения как к компрессору, так и к манометру.
Например, при подключении линейного манометра для измерения давления всасывания или нагнетания, вентиль прижат к заднему седлу. Для измерения давления всасывания или нагнетания вентиль затем необходимо приоткрыть на 1/4 или 1/2 оборота.

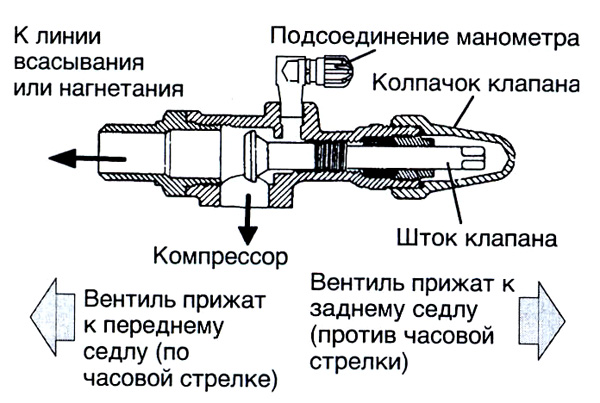

Рис.6-3. Вентиль обслуживания на линии всасывания или нагнетания.
