7. Размещение контейнеров-цистерн длиной 20 футов с системой терморегулирования.
7.1. На платформах, не оборудованных системой электропитания, контейнеры-цистерны с питанием от АДГУ размещают в соответствии со схемами, приведенными на рисунках 18.
На платформе погрузочной длиной 40 футов размещают один контейнер-цистерну совместно с одной АДГУ (рисунок 18а).
На платформе погрузочной длиной 60 футов размещают один или два контейнера-цистерны совместно с одной АДГУ (рисунок 186, в). Два контейнера-цистерны при размещении на одной платформе (рисунок 186) подбирают в зависимости от их масс брутто в соответствии с таблицей 30.
На платформе погрузочной длиной 80 футов размещают один, два или три контейнера-цистерны совместно с одной или двумя АДГУ (рисунок 18г-18и).
При размещении в соответствии со схемой, приведенной на рисунке 18г, в середине платформы размещают контейнер-цистерну массой брутто не более 24 тонн. Подбор крайних контейнеров-цистерн производят в зависимости от их массы брутто и массы брутто среднего контейнера-цистерны в соответствии с таблицей 31.
При размещении в соответствии со схемой, приведенной на рисунке 18д, подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 30.
При размещении в соответствии со схемой, приведенной на рисунке 18е, подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 32.
При размещении в соответствии со схемой, приведенной на рисунке 18ж, подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 33.
В соответствии со схемой, приведенной на рисунке 18и, размещают контейнер-цистерну массой брутто не более 24 тонн.

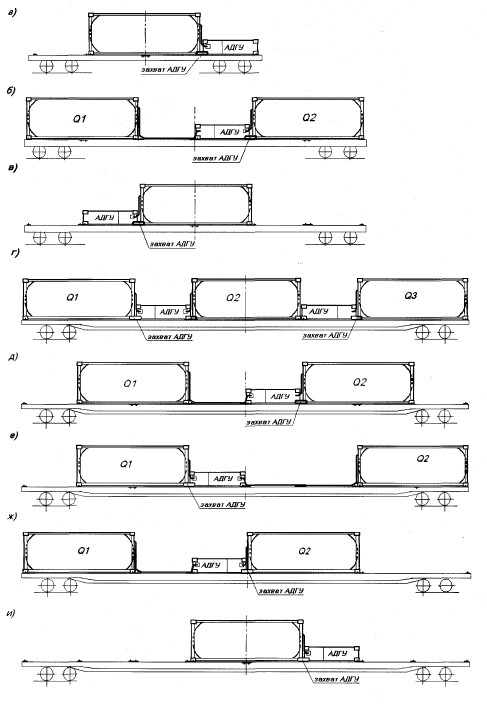

Рисунок 18
«АДГУ» - «Прогрессор-1» или РКВ-15
Таблица 30

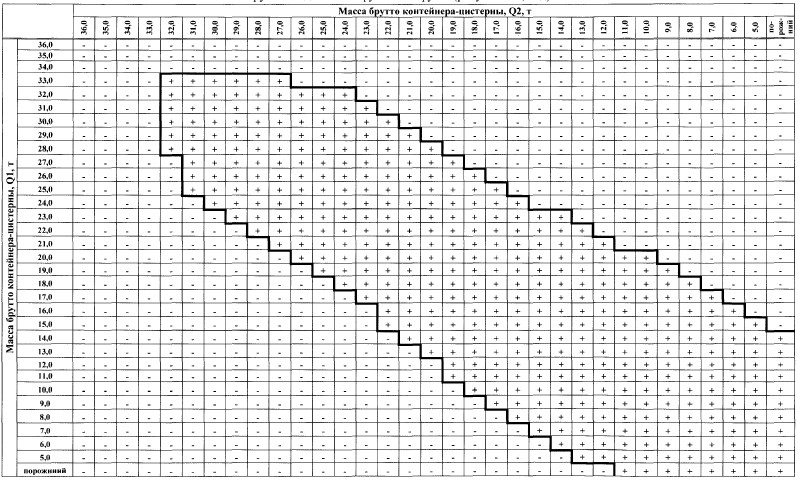

Допускаемые сочетания масс брутто двух контейнеров-цистерн, размещаемых совместно с АДГУ на платформе погрузочной длинной 60 футов и 80 футов (рисунки 18б, 18д)

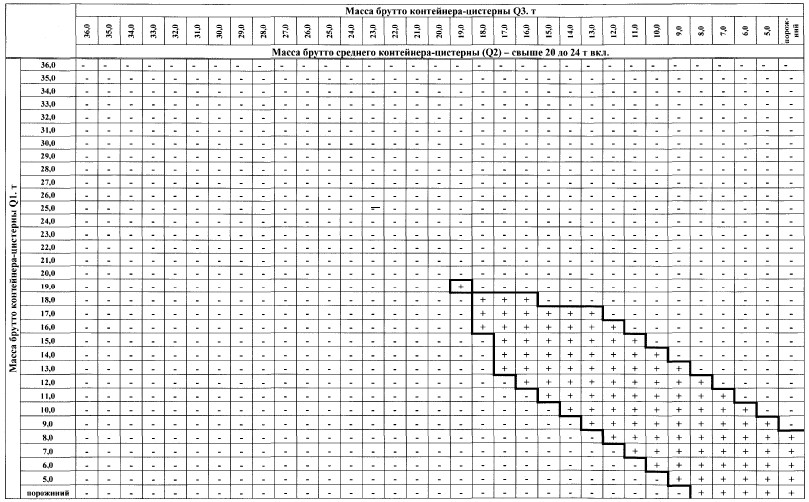

Таблица 31

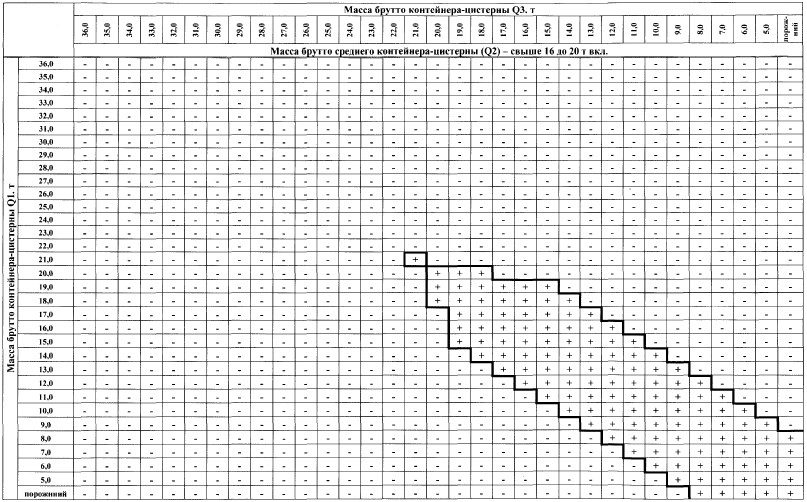

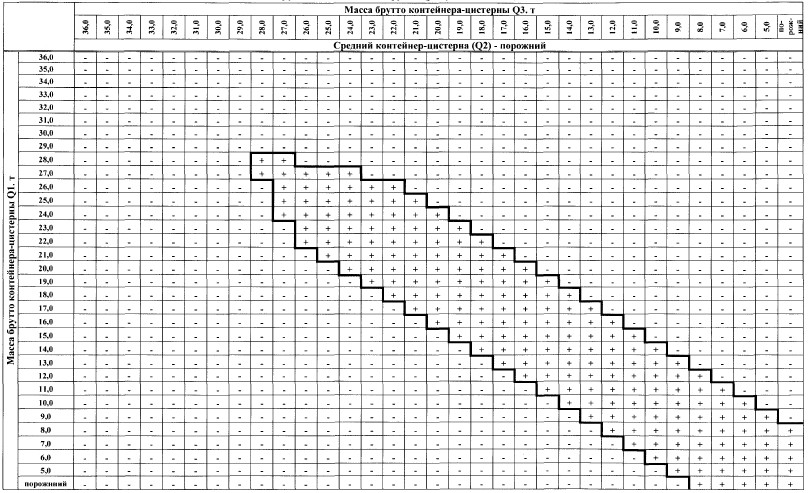

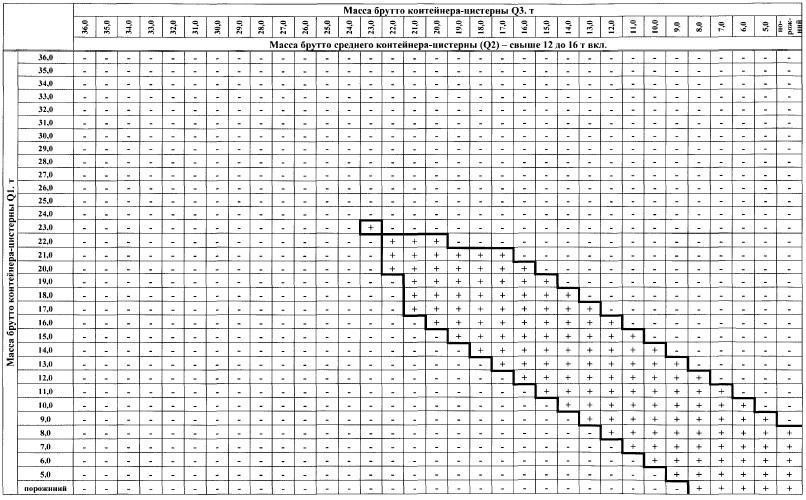

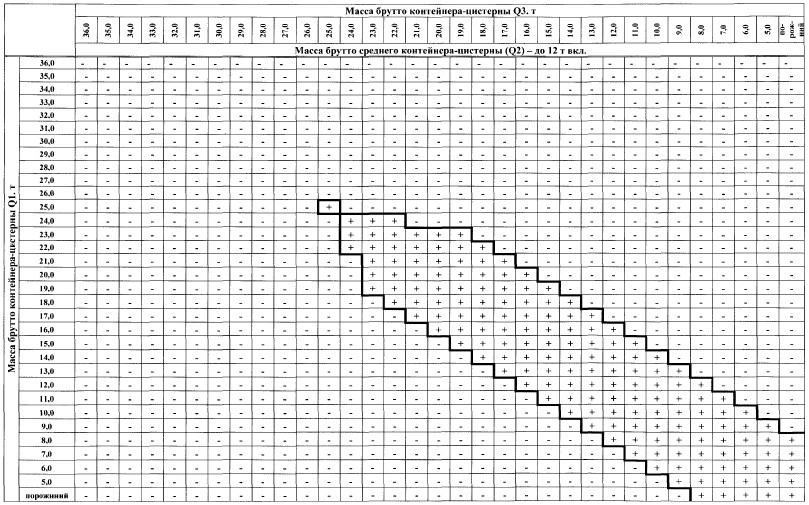

Допускаемые сочетания масс брутто трех контейнеров-цистерн, размещаемых совместно с АДГУ на платформе погрузочной длиной 80 футов (рисунок 18г, 19е)
Продолжение таблицы 31
Продолжение таблицы 31
Продолжение таблицы 31
Продолжение таблицы 31
Таблица 32

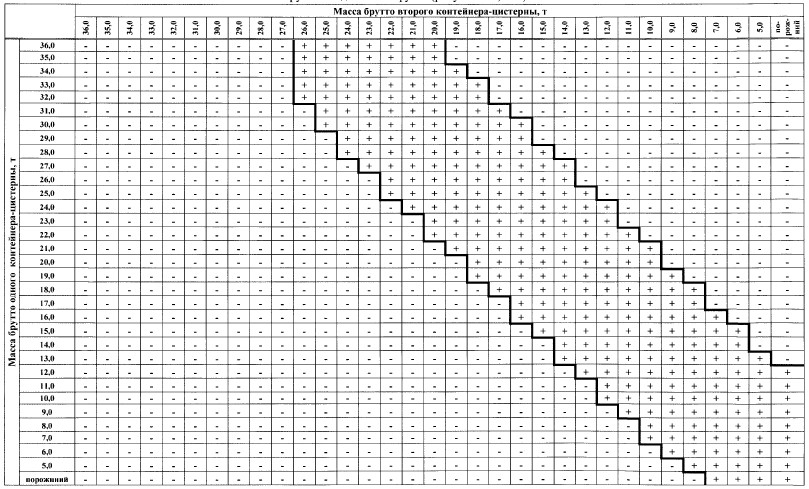

Допускаемые сочетания масс брутто двух контейнеров-цистерн, размещаемых совместно с АДГУ на платформе погрузочной длиной 80 футов (рисунок 18е, 19н)
Таблица 33

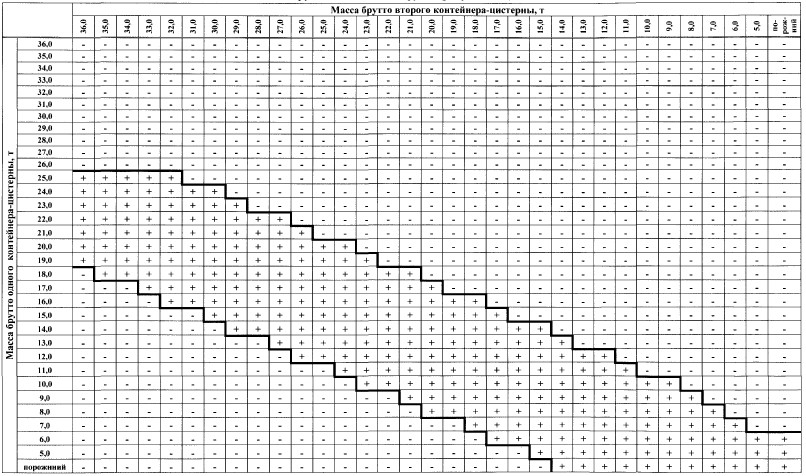

Допускаемые сочетания масс брутто двух контейнеров-цистерн, размещённых совместно с АДГУ на платформе погрузочной длинной 80 футов (рисунок 18ж)
