7.2. Контейнеры-цистерны с питанием от АДГУ совместно с контейнерами в режиме «термос», или контейнерами с НДГ, или универсальными контейнерами на платформах, оборудованных для перевозки рефрижераторных контейнеров, размещают в соответствии со схемами, приведенными на рисунках 186, 18г, 18д, 18е, 18к, 19. При этом допускается замена одного или нескольких контейнеров с питанием от АДГУ контейнерами в режиме «термос» или контейнерами с НДГ, или универсальными контейнерами с соблюдением требований пунктов 4.5 (по установке и креплению АДГУ) и 4.9 настоящих МТУ.

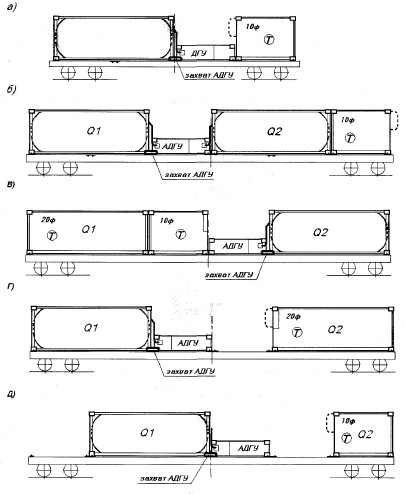

Рисунок 19
«АДГУ» - «Прогрессор-1» или РКВ-15

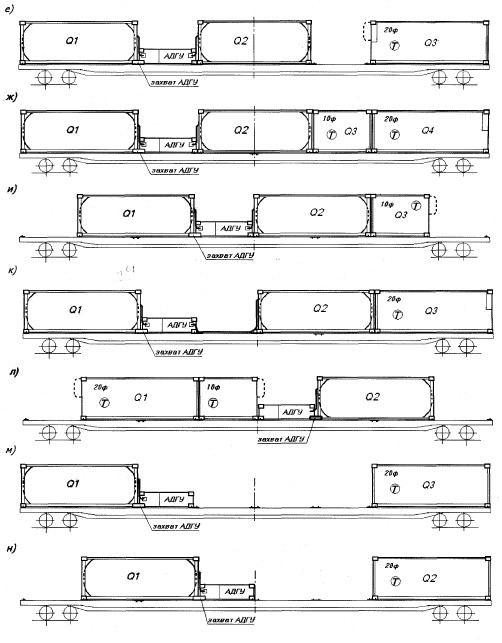

Рисунок 19 (продолжение)
«АДГУ» - «Прогрессор-1» или РКВ-15
При размещении в соответствии со схемой, приведенной на рисунке 19а, подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 34.
При размещении в соответствии со схемой, приведенной на рисунке 196, подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 11.
При размещении в соответствии со схемой, приведенной на рисунке 19в, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 10.
При размещении в соответствии со схемой, приведенной на рисунке 19г, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 35.
При размещении в соответствии со схемой, приведенной на рисунке 19д, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 36.
При размещении в соответствии со схемой, приведенной на рисунке 19е, в середине платформы размещают контейнер-цистерну массой брутто не более 24 тонн. Подбор крайних контейнеров производят в зависимости от их массы брутто и массы брутто среднего контейнера в соответствии с таблицей 31.
При размещении в соответствии со схемой, приведенной на рисунке 19ж, подбор контейнеров-цистерн и контейнеров в зависимости от их массы брутто производят с соблюдением требований главы 1 ТУ № ЦМ-943 о допускаемом смещении общего центра тяжести груза (включая массу АДГУ) на платформе.
При размещении в соответствии со схемой, приведенной на рисунке 19и, в середине платформы размещают контейнер-цистерну массой брутто не более 24 тонн. Подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 20.
При размещении в соответствии со схемой, приведенной на рисунке 19к, в середине платформы размещают контейнер-цистерну массой брутто не более 24 тонн. Подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 19.
При размещении в соответствии со схемой, приведенной на рисунке 19л, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 10.
При размещении в соответствии со схемой, приведенной на рисунке 19м, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 37.
При размещении в соответствии со схемой, приведенной на рисунке 19н, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 32.

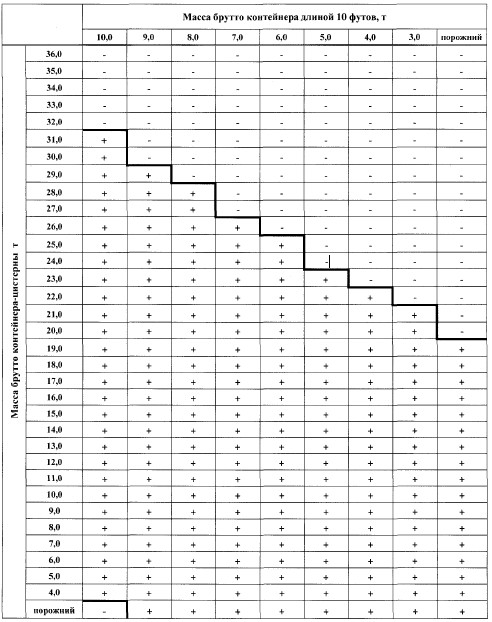

Таблица 34
Допускаемые сочетания масс брутто контейнера-цистерны и контейнера длиной 10 футов, размещаемых совместно с АДГУ на платформе погрузочной длиной 40 футов (рисунок 19а)

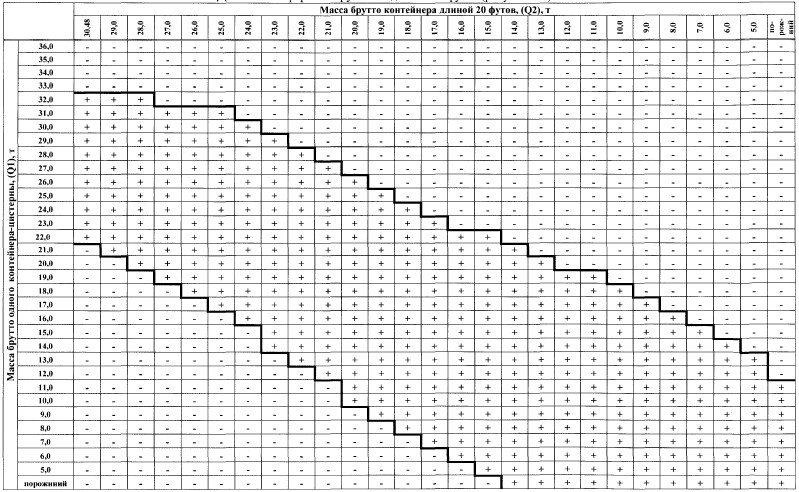

Таблица 35
Допускаемые сочетания масс брутто контейнера цистерны и контейнера 20 футов, размещаемых совместно с АДГУ на платформе погрузочной длинной 60 футов (рисунок 19г)

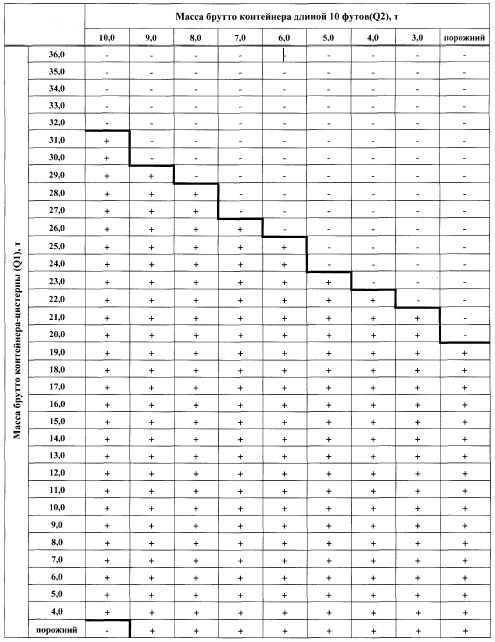

Таблица 36
Допускаемые сочетания масс брутто контейнера-цистерны длиной 20 футов и контейнера длиной 10 футов, размещаемых совместно с АДГУ на платформе погрузочной длиной 60 футов (рисунок 19д)

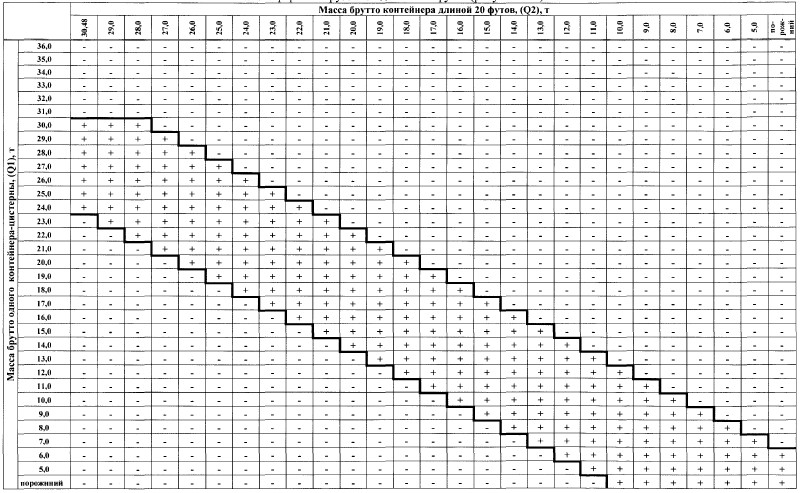

Таблица 37
Допускаемые сочетания масс брутто контейнера-цистерны и контейнера длинной 20 футов, размещаемых совместно с АДГУ на платформе погрузочной длинной 80 футов (рисунок 19м)
