8. Размещение АДГУ «Прогрессор-1», АДГУ РКВ-15 на платформах, оборудованных для перевозки рефрижераторных контейнеров (в том числе со съемным многооборотным оборудованием по проекту 4728-10.00.00.000) для использования в качестве источника электроснабжения рефрижераторных контейнеров, размещенных на соседних платформах сцепа, или рефрижераторных вагонов.
На платформах погрузочной длиной 40 футов АДГУ размещают в количестве 4 штук в соответствии со схемами, приведенными на рисунке 22.

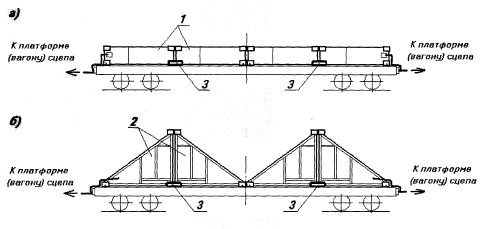

Рисунок 22
а - размещение АДГУ «Прогрессор-1»;
б - размещение АДГУ РКВ-15
1 - АДГУ «Прогрессор-1»; 2 - АДГУ РКВ-15; 3 - захват АДГУ
На платформах погрузочной длиной 60 футов АДГУ размещают в количестве 6 штук в соответствии со схемами, приведенными на рисунке 23.
АДГУ устанавливают вплотную друг к другу каждый на четыре упора платформы. Смежные АДГУ попарно скрепляют между собой захватами поз. 3 в соответствии с положениями п. 4.5 настоящих МТУ.

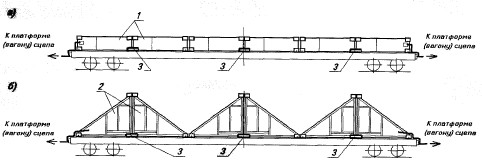

Рисунок 23
а - размещение АДГУ «Прогрессор-1»;
6 - размещение АДГУ РКВ-15
1 - АДГУ «Прогрессор-1»; 2 - АДГУ РКВ-15; 3 - захват АДГУ
На платформах с деревянным настилом пола при отсутствии сдвоенных упоров допускается установка АДГУ на два упора при условии опирания двумя противоположными фитингами на деревянный настил (рисунок 46).
Электрические соединения между АДГУ и подключение АДГУ к сети электроснабжения платформы производят в соответствии с требованиями технической документации на платформы и АДГУ.
