9. Размещение и крепление контейнеров с НДГ, а также контейнеры с НДГ совместно с контейнерами без НДГ в режиме «термос», универсальными контейнерами, на платформах для перевозки крупнотоннажных контейнеров (включая платформы, оборудованные для перевозки рефрижераторных контейнеров).

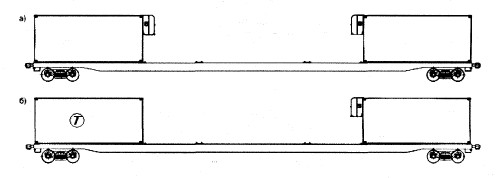

9.1. На платформах погрузочной длиной 40 футов контейнеры размещают в соответствии со схемами, приведенными на рисунке 24.
При размещении в соответствии со схемами, приведенными на рисунках 24а и 24г, подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 38.

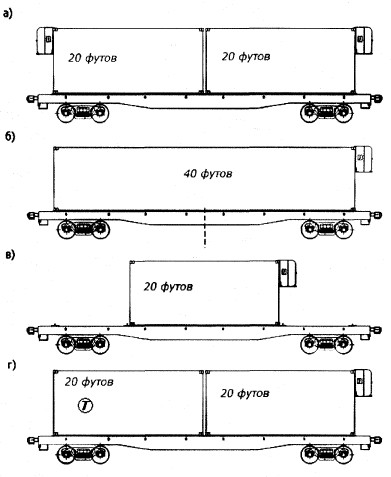

Рисунок 24
9.2. На платформах погрузочной длиной 60 футов контейнеры размещают в соответствии со схемами, приведенными на рисунке 25.
При размещении двух контейнеров длиной 20 футов в соответствии со схемами, приведенными на рисунке 25а и 25б, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 39; при размещении в соответствии со схемами, приведенными на рисунке 25в и 25г - в соответствии с таблицей 38.
Контейнер длиной 45 футов с НДГ на платформе устанавливают на четыре упора, совпадающие с фитингами контейнера длиной 40 футов.
Рисунок 25
9.3. На платформах погрузочной длиной 80 футов контейнеры размещают в соответствии со схемами, приведенными на рисунке 26-35.
При размещении по схемам, приведенным на рисунках 26, 27, 34, 35, в середине платформы размещают контейнер массой брутто не более 24 тонн.
Три груженых контейнера размещают на платформе в зависимости от расположения упоров в соответствии со схемами, приведенными на рисунках 26 и 27.

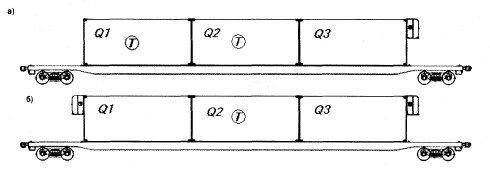

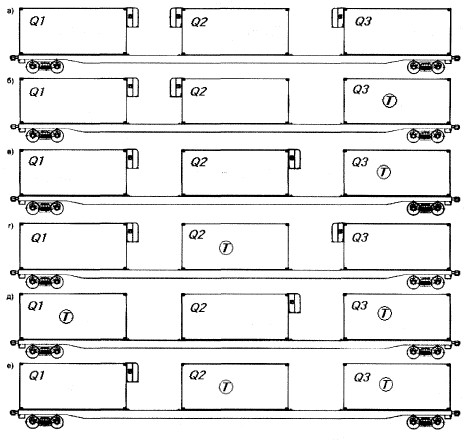

Рисунок 26

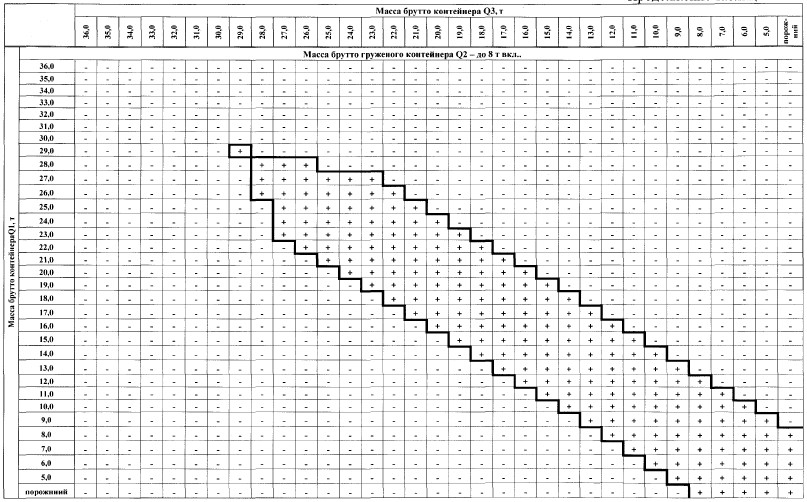

При размещении по схемам, приведенным на рисунке 26, подбор контейнеров для размещения на платформе в зависимости от их масс брутто производят в соответствии с таблицей 43.

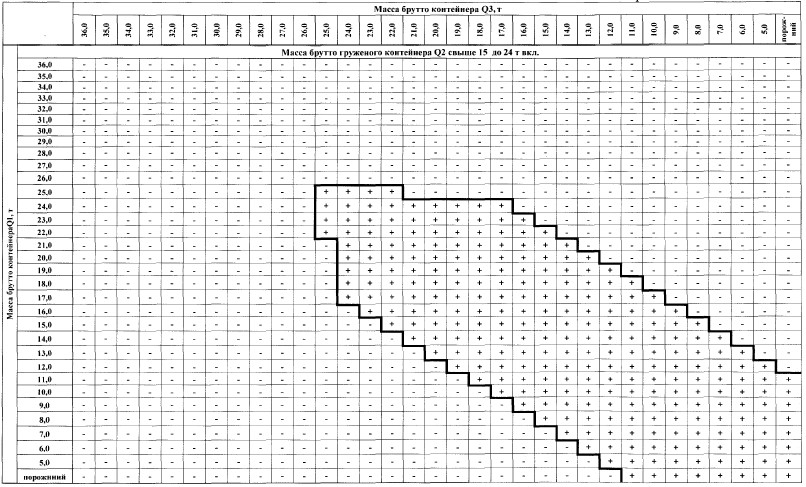

Таблица 43

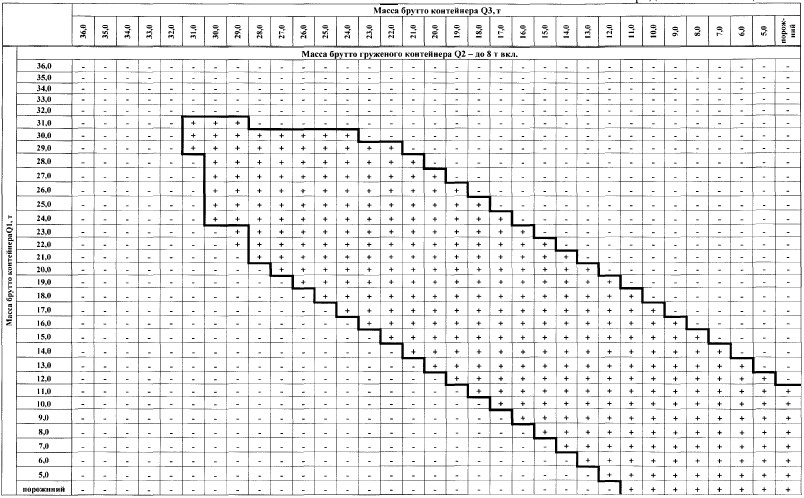

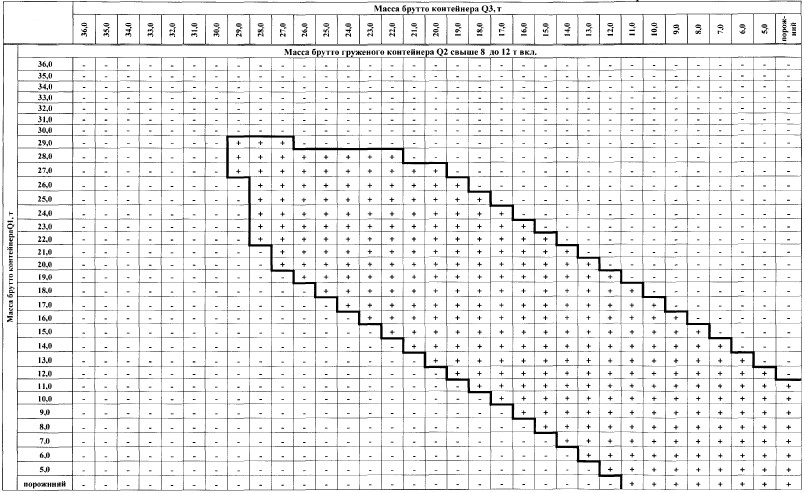

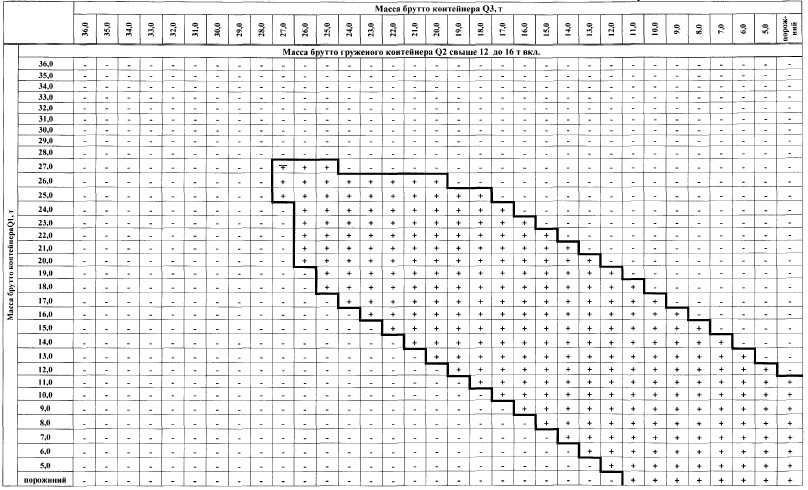

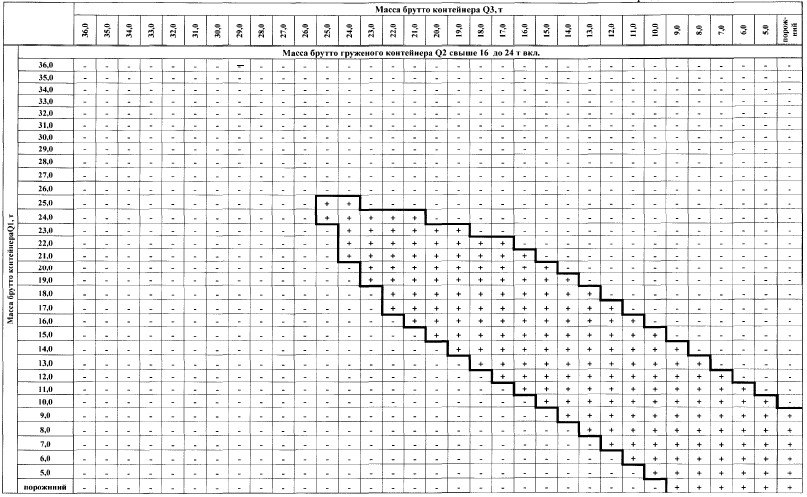

Допускаемые сочетания масс брутто трех контейнеров длиной 20 футов, размещаемых на платформе погрузочной длиной 80 футов (рисунок 26)
Продолжение таблицы 43
Продолжение таблицы 43
Продолжение таблицы 43
Продолжение таблицы 43

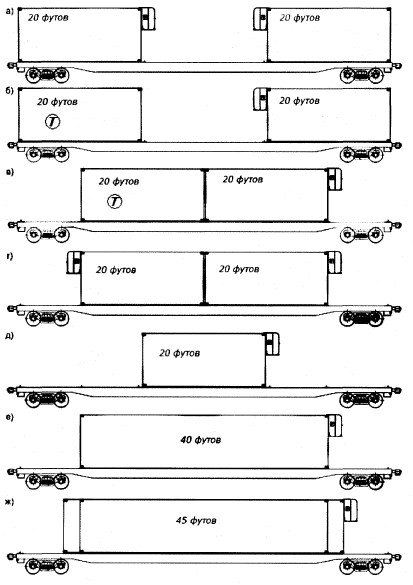

Рисунок 27

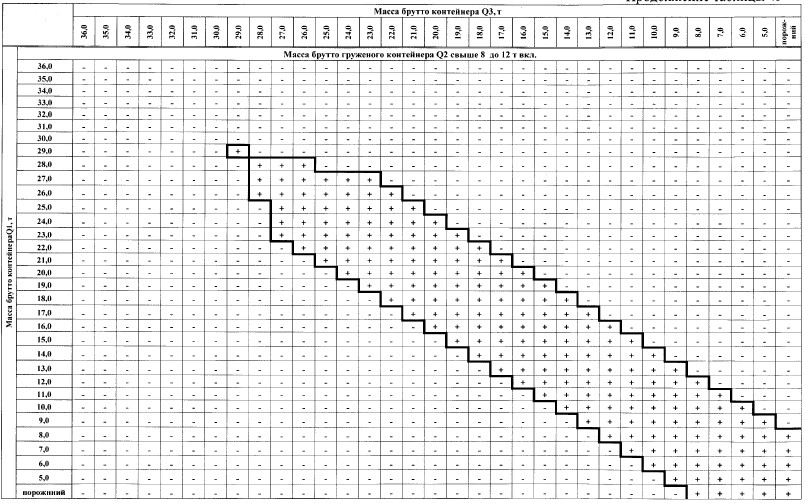

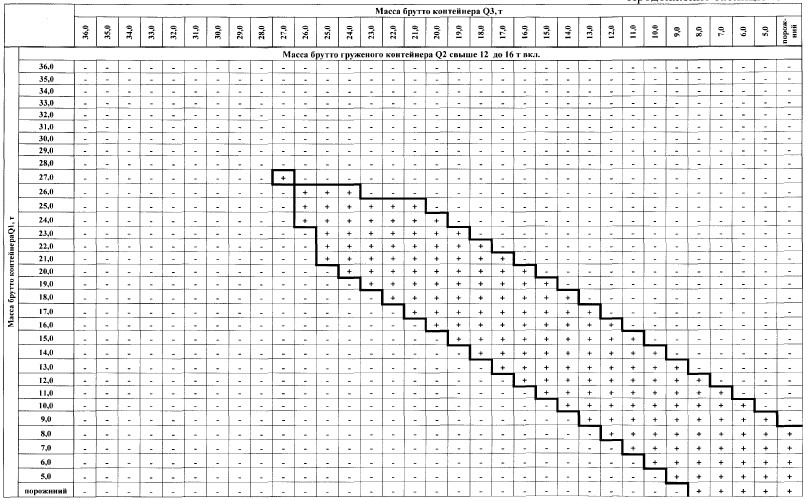

При размещении по схемам, приведенным на рисунке 27, подбор контейнеров для размещения на платформе в зависимости от их масс брутто производят в соответствии с таблицей 44.

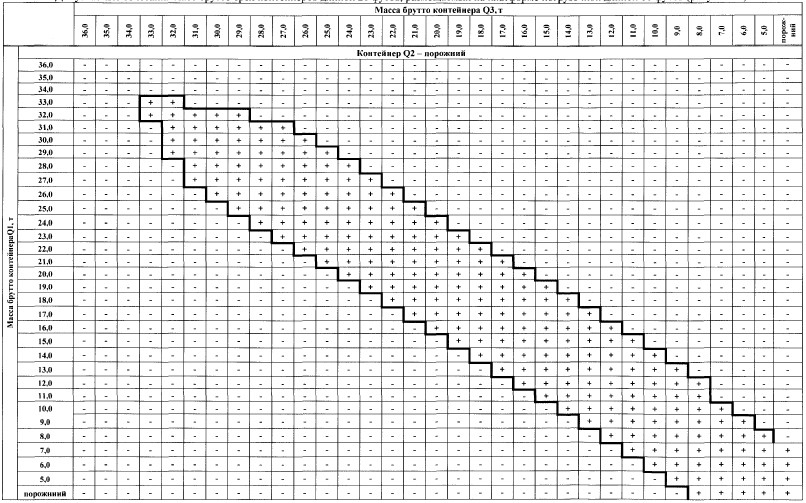

Таблица 44
Допускаемые сочетания масс брутто трух контейнеров длиной 20 футов, размещаемых на платформе погрузочной длинной 80 футов (рисунок 27)
Продолжение таблицы 44
Продолжение таблицы 44
Продолжение таблицы 44
Продолжение таблицы 44
Два груженых контейнера размещают на платформе в соответствии со схемами, приведенными на рисунке 28. Подбор контейнеров для размещения на платформе в зависимости от их масс брутто производят в соответствии с таблицей 40.

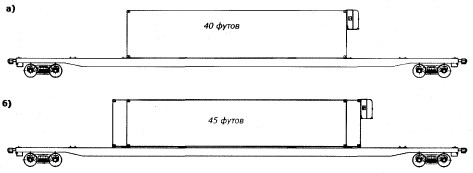

Рисунок 28
Один груженый контейнер с НДГ размещают на платформе в соответствии со схемами, приведенными на рисунках 29 и 30.

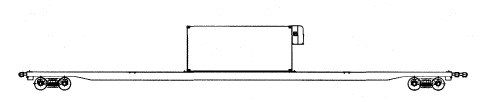

Рисунок 29
Рисунок 30
Контейнер длиной 45 футов с НДГ на платформе устанавливают на четыре упора, совпадающие с фитингами контейнера длиной 40 футов.
Один груженый контейнер длиной 40 футов и один груженый контейнер длиной 20 футов размещают на платформах в соответствии со схемами, приведенными на рисунке 31.

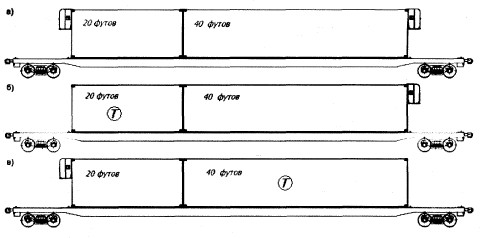

Рисунок 31
Подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 45.

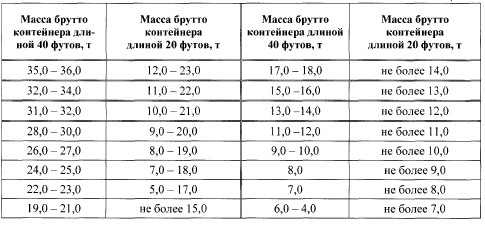

Таблица 45

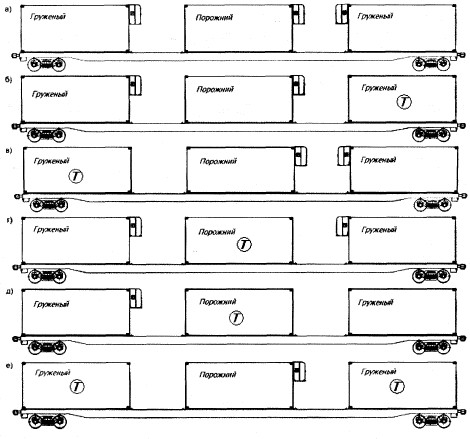

Груженые контейнеры длиной 20 футов совместно с порожними размещают в соответствии со схемами, приведенными на рисунках 32-35.

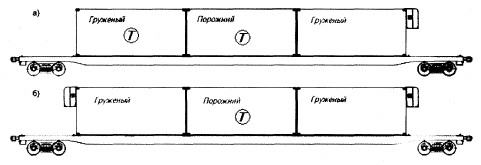

Рисунок 32

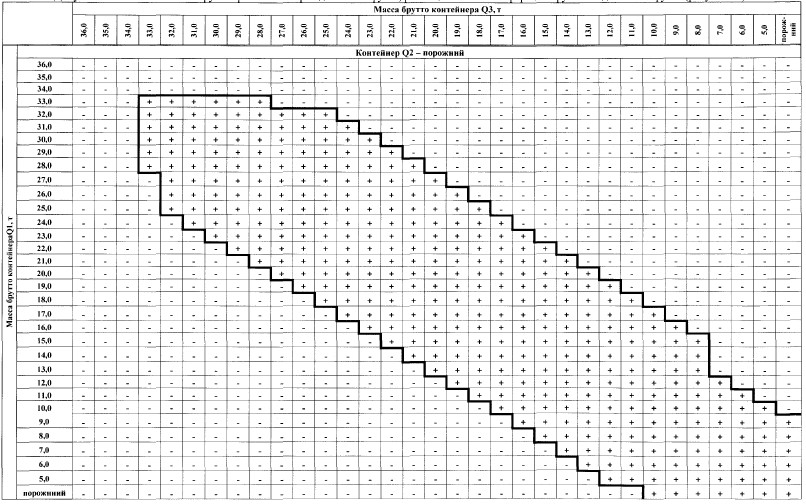

При размещении по схемам, приведенным на рисунке 32, подбор контейнеров для размещения на платформе в зависимости от их масс брутто производят в соответствии с таблицей 43.

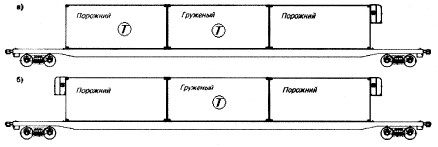

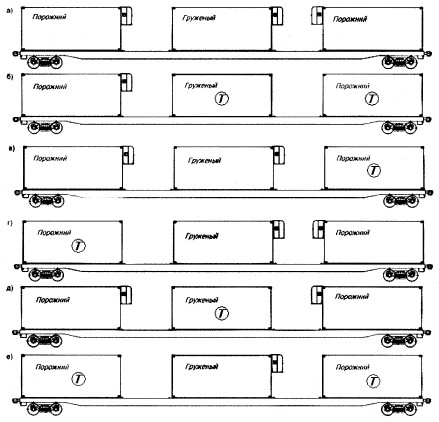

Рисунок 33
При размещении по схемам, приведенным на рисунке 33, подбор контейнеров для размещения на платформе в зависимости от их масс брутто производят в соответствии с таблицей 44.
Рисунок 34
Рисунок 34
Рисунок 35
Порожние рефрижераторные контейнеры с НДГ и без НДГ размещают на платформах по любой схеме настоящего пункта.
