4. Общие требования по размещению и креплению контейнеров на платформах.
4.1. Суммарная масса брутто контейнеров на платформе с учетом АДГУ, НДГ должна быть не более ее трафаретной грузоподъемности.
4.2. Размещение контейнеров длиной 20 футов массой брутто более 24 т (для контейнеров с НДГ - с учетом НДГ), контейнеров длиной 40 и 45 футов массой брутто более 30,48 (для контейнеров с НДГ - с учетом НДГ) производится на платформы для крупнотоннажных контейнеров, пригодных по своим технических характеристикам для перевозки контейнеров такой массы.
4.3. Допускается размещение на одной платформе контейнеров, оборудованных НДГ и контейнеров без НДГ.
4.4. Каждый контейнер размещают на платформе на четыре упора, соответствующие фитингам контейнера, предварительно приведенные в рабочее (вертикальное) положение. При установке контейнера все четыре упорные головки должны войти в отверстия соответствующих фитингов контейнера.
Работник, ответственный за погрузку, размещение и крепление, обязан после установки контейнера на платформу проверить через боковые отверстия фитингов правильность положения упорных головок.
4.5. При размещении на платформе контейнеров с питанием от АДГУ, размещенным на этой же платформе, АДГУ устанавливают на четыре упора вплотную к контейнеру со стороны холодильного агрегата контейнера.
После установки АДГУ на платформу необходимо соединить АДГУ с контейнером при помощи захвата (рисунок 4) для чего:
- вставить захват фиксаторами в отверстия фитингов АДГУ и контейнера;
- повернуть оба фиксатора на 90° так, чтобы воротки были в горизонтальном положении;
- потянуть на себя фиксаторы;
- закрутить зажимы фиксаторов усилием от руки;
- выровнять раму АДГУ относительно продольной плоскости симметрии платформы и контейнера, вращая зажимы рычагом;
- ослабить зажимы до совпадения осей отверстий на зажимах;
- вставить рычаг в отверстия обоих зажимов и зафиксровать.

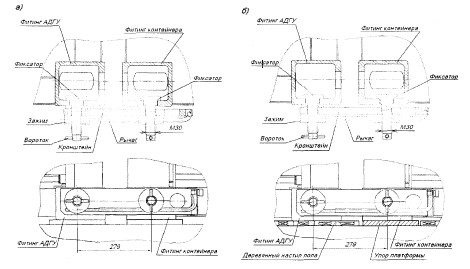

Рисунок 4
а - на платформах без деревянного настила пола;
б - на платформах с деревянным настилом пола
На платформах с деревянным настилом пола, при отсутствии сдвоенных упоров допускается установка АДГУ на два упора при условии опирания двумя противоположными фитингами на деревянный настил (рисунок 46).
При размещении АДГУ вплотную между двумя контейнерами крепление его захватом производят только к одному из контейнеров.

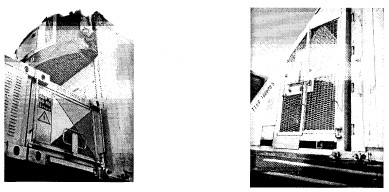

Подключение электрического кабеля АДГУ к контейнеру производится после установки контейнера и АДГУ на платформу изнутри АДГУ, благодаря чему кабель остается в зазоре между АДГУ и контейнером и недоступен снаружи (рисунок 4-1).
Снятие АДГУ с платформы и отключение производят в обратной последовательности.
Рисунок 4-1
4.6. Ha схемах размещения контейнеров в настоящих МТУ изображение АДГУ показано условно. Размещение и крепление АДГУ «Прогрессор-1» и АДГУ РКВ-15 производится аналогичным порядком.
4.7. Допускаемые сочетания масс брутто контейнеров (включая массу НДГ при их наличии), размещаемых на одной платформе, приведенные в таблицах 4, 5, 7 - 44, обозначены знаком «+». При пользовании таблицами фактическую массу брутто контейнера округляют до ближайшего большего значения в тоннах.
4.8. Конкретная схема размещения контейнеров и АДГУ подбирается из числа приведенных в настоящих МТУ в зависимости от количества упоров для установки контейнеров на конкретной модели платформы.
4.9. При размещении в соответствии со схемами настоящих МТУ контейнеров с НДГ в торцах платформы выступание НДГ по длине за пределы концевой балки рамы платформы не должно превышать 400 мм.
4.10. На схемах настоящих МТУ символом «Т» обозначены контейнеры в режиме «термос», контейнеры с НДГ, универсальные контейнеры.
