5. Размещение контейнеров в рефрижераторном режиме с питанием от АДГУ на платформах для перевозки крупнотоннажных контейнеров, не оборудованных для перевозки рефрижераторных контейнеров.
5.1. На платформах погрузочной длиной 40 футов контейнеры совместно с АДГУ размещают в соответствии со схемами, приведенными на рисунке 5.
Рисунок 5
«АДГУ» - «Прогрессор-1» или РКВ-15
При размещении в соответствии со схемой, приведенной на рисунке 5 а, подбор контейнеров производят в зависимости от их массы брутто в соответствии
с таблицей 4.
При размещении в соответствии со схемой, приведенной на рисунке 5 в, масса контейнера не должна превышать 14 тонн.
При размещении в соответствии со схемой, приведенной на рисунке 5д, разность масс брутто контейнеров не должна превышать 7 тонн.

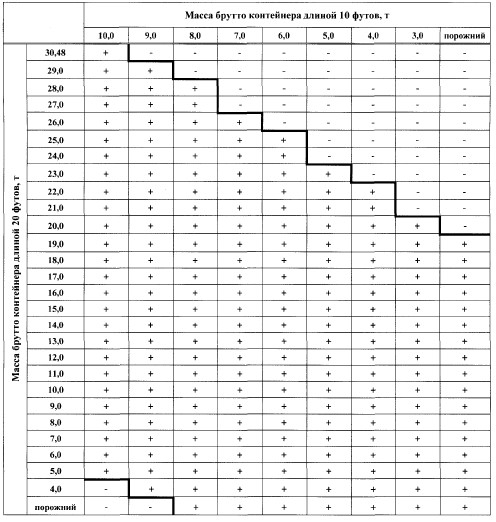

Таблица 4
Допускаемые сочетания масс брутто контейнеров 20 футов и 10 футов, размещаемых на платформе совместно с АДГУ (рисунки 5а, 66, 6в, 7и, 13в))
Размещение на одной платформе контейнеров с питанием от АДГУ совместно с контейнерами в режиме «термос», или контейнерами с НДГ, или универсальными контейнерами производят в соответствии со схемами, приведенными на рисунке 6.

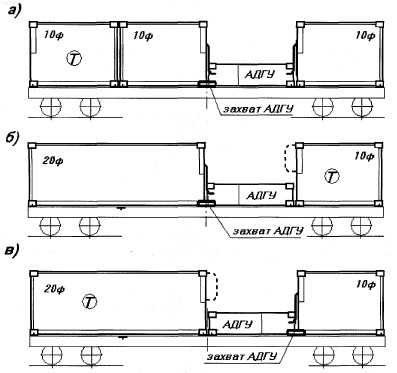

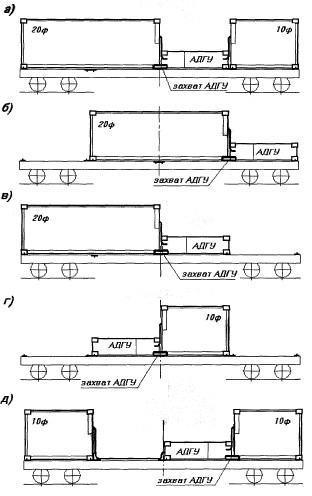

Рисунок 6
«АДГУ» - «Прогрессор-1» или РКВ-15
При размещении в соответствии со схемой, приведенной на рисунке ба, разность масс брутто двух любых контейнеров не должна превышать 5 тонн.
При размещении в соответствии со схемами, приведенными на рисунках 66 и 6в, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 4.
5.2. На платформах с погрузочной длиной 60 футов контейнеры совместно с АДГУ размещают в соответствии со схемами, приведенными на рисунке 7.

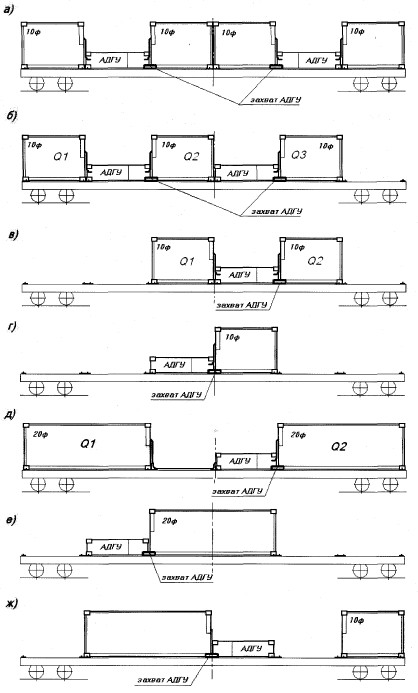

Рисунок 7
«АДГУ» - «Прогрессор-1» или РКВ-15

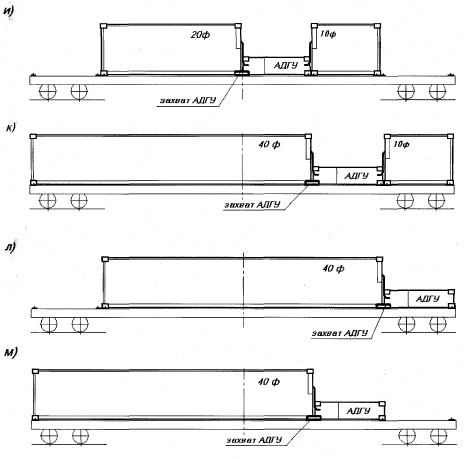

Рисунок 7 (продолжение)
«АДГУ» - «Прогрессор-1» или РКВ-15
При размещении в соответствии со схемой, приведенной на рисунке 7а, разность масс брутто двух любых контейнеров не должна превышать 5 тонн.
При размещении в соответствии со схемой, приведенной на рисунке 76, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 5.
При размещении в соответствии со схемой, приведенной на рисунке 7в, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 6.

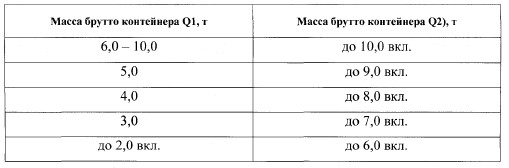

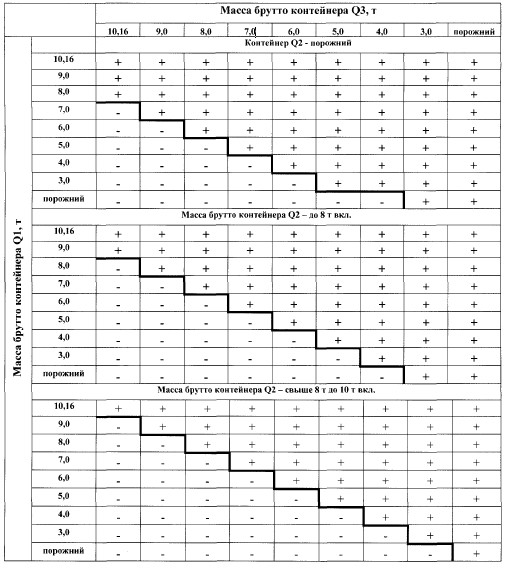

Таблица 5
Допускаемые сочетания масс брутто трех контейнеров 10 футов, на платформе совместно с АДГУ (рисунки 76, 96)
Таблица 6
Допускаемые сочетания масс брутто двух контейнеров 10 футов, размещаемых на платформе совместно с АДГУ (рисунки 7в, 9в)
При размещении в соответствии со схемой, приведенной на рисунке 7д, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 7.
При размещении в соответствии со схемой, приведенной на рисунке 7ж, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 8.
При размещении в соответствии со схемой, приведенной на рисунке 7и, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 4.
При размещении в соответствии со схемой, приведенной на рисунке 7к, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 9.
При размещении в соответствии со схемой, приведенной на рисунке 7м, масса брутто контейнера длиной 40 футов не должна превышать 20 тонн.

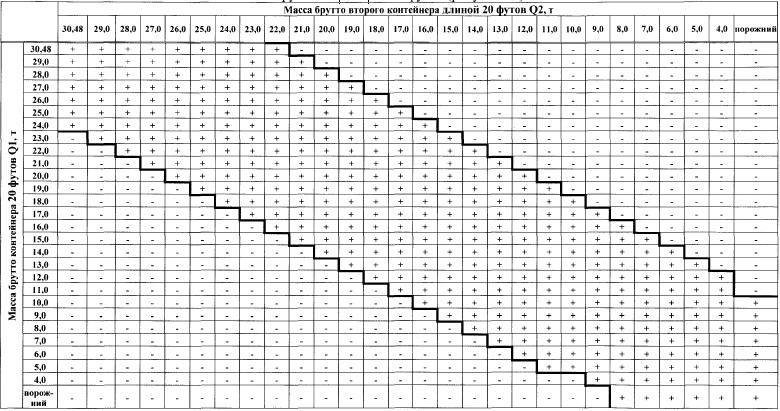

Таблица 7
Допускается сочетания масс брутто двух контейнеров 20 футов, размещаемых совместно с АДГУ на платформе погрузочной длиной 60 футов (рисунок 7д)

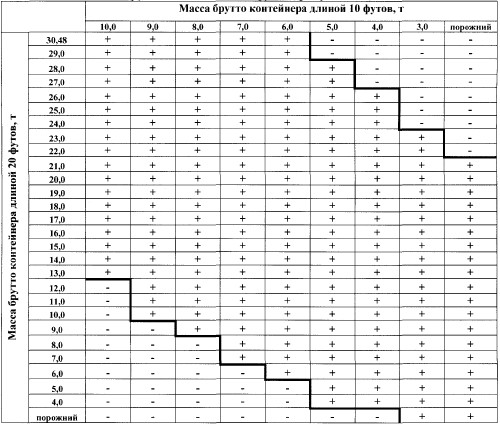

Таблица 8
Допускаемые сочетания масс брутто контейнера длиной 20 футов и контейнера длиной 10 футов, размещаемых совместно с АДГУ на платформе погрузочной длиной 60 футов (рисунок 7ж)

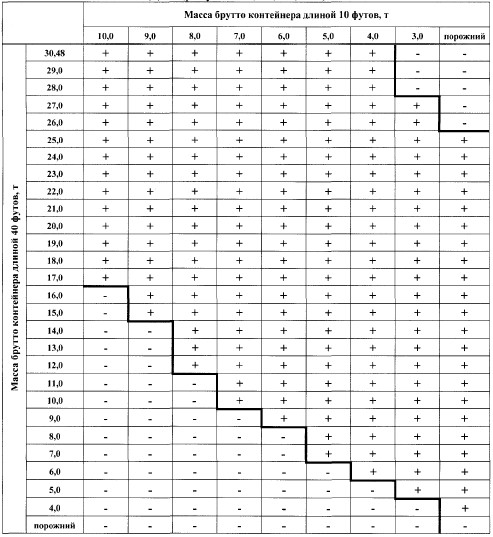

Таблица 9
Допускаемые сочетания масс брутто контейнера длиной 40 футов и контейнера длиной 10 футов, размещаемых на платформе совместно с АДГУ (рисунки 7к, 8е, 9н, 15е)
Размещение на одной платформе контейнеров с питанием от АДГУ совместно с контейнерами в режиме «термос», или контейнерами с НДГ, или универсальными контейнерами производят в соответствии со схемами, приведенными на рисунках 7а, 7в,7д, 7ж,7и, 7к, 8. При этом допускается замена одного или нескольких контейнеров с питанием от АДГУ контейнерами в режиме «термос» или контейнерами с НДГ, или универсальными контейнерами с соблюдением требований пунктов 4.5 (по установке и креплению АДГУ) и 4.9 настоящих МТУ.

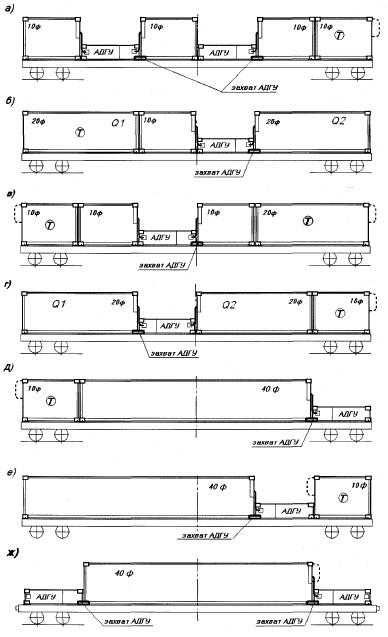

Рисунок 8
«АДГУ» - «Профессор-1» или РКВ-15
Размещение в соответствии со схемой, приведенной на рисунке 8а, производят с одновременным обеспечением следующих условий:
- разность масс брутто любых двух контейнеров не должна превышать 5 тонн;
- разность суммарных масс брутто пар контейнеров, размещаемых на противоположных половинах платформы, не должна превышать 5 тонн.
При размещении в соответствии со схемой, приведенной на рисунке 86, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 10.
Размещение в соответствии со схемой, приведенной на рисунке 8в, производят с одновременным обеспечением следующих условий:
- разность масс брутто любых двух контейнеров длиной 10 футов не должна превышать 5 тонн;
- масса брутто контейнера длиной 20 футов не должна превышать 22 тонн.
- При размещении в соответствии со схемой, приведенной на рисунке 8г, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 11.
При размещении в соответствии со схемой, приведенной на рисунке 8д, масса брутто контейнера длиной 10 футов не должна превышать 7 тонн.
При размещении в соответствии со схемой, приведенной на рисунке 8е, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 9.

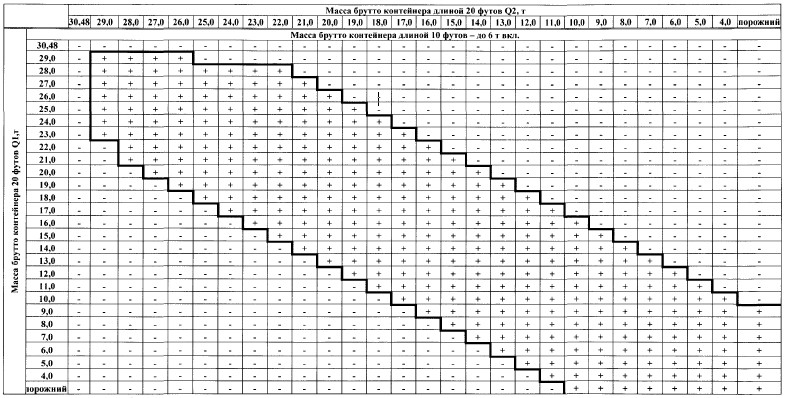

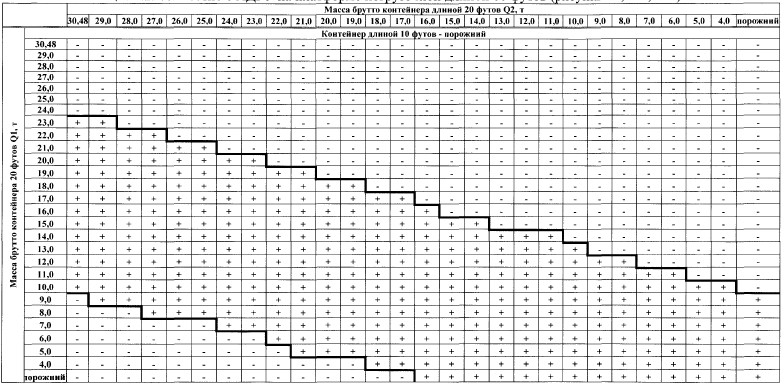

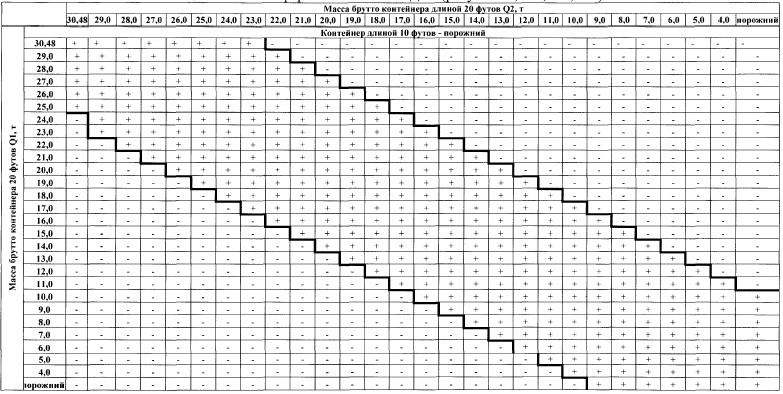

Габлица 10
Допускаемые сочетания масс брутто двух контейнеров длиной 20 футов и одного контейнера длиной 10 щаемых на платформе совместно с АДГУ (рисунки 86, 156, 19в, 19л)
Продолжение таблицы 10
Продолжение таблицы 10

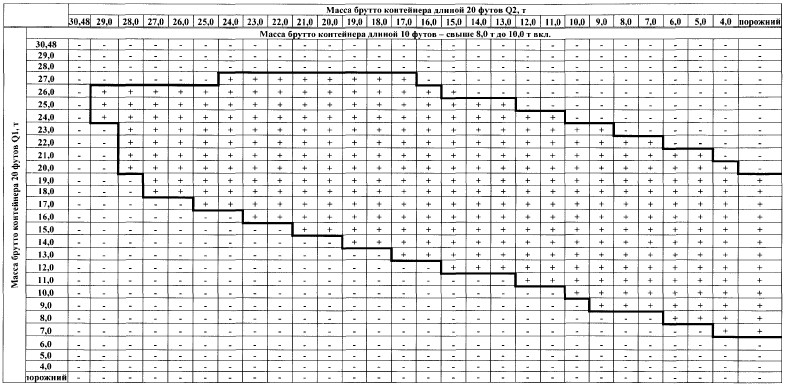

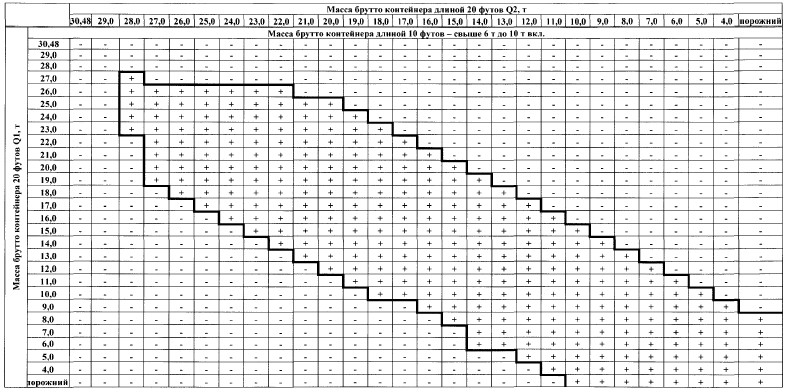

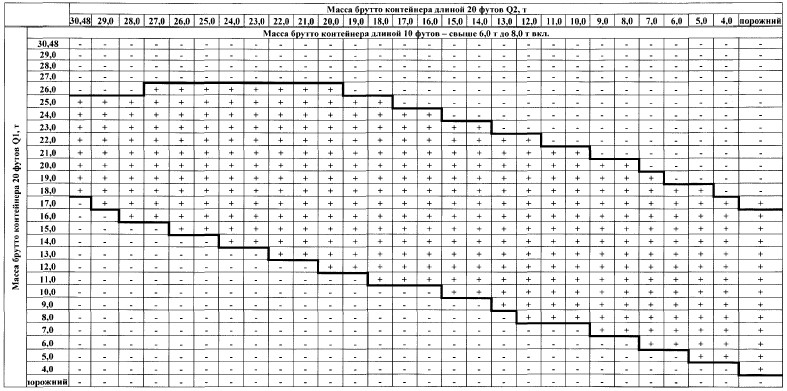

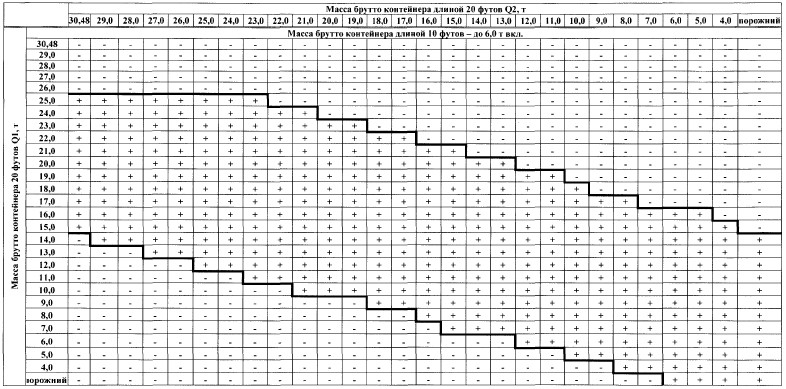

Таблица 11
Допускаемые сочетания масс брутто двух контейнеров длиной 20 футов и одного контейнера длиной 10 щаемых совместно с АДГУ на платформе погрузочной длиной 60 футов (рисунки 8г, 15г, 196)
Продолжение таблицы 11
Продолжение таблицы 11
Продолжение таблицы 11
