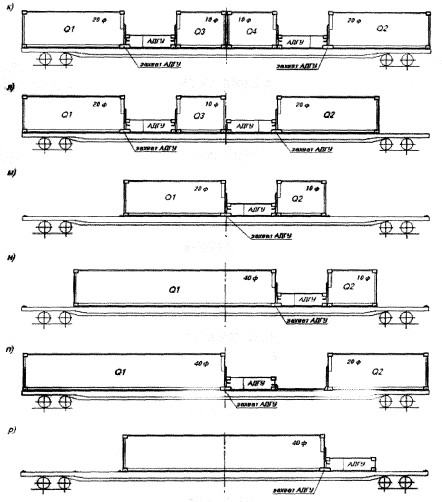

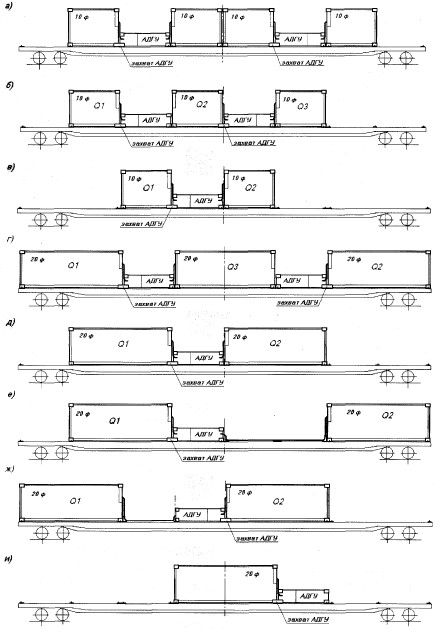

5.3. На платформах с погрузочной длиной 80 футов контейнеры совместно с АДГУ размещают в соответствии со схемами, приведенными на рисунке 9.
Рисунок 9
«АДГУ» - «Профессор-1» или РКВ-15
Рисунок 9 (продолжение)
«АДГУ» - «Профессор-1» или РКВ-15
При размещении в соответствии со схемой, приведенной на рисунке 9а, разность масс брутто двух любых контейнеров не должна превышать 5 тонн.
При размещении в соответствии со схемой, приведенной на рисунке 96, подбор контейнеров производят в зависимости от их массы брутто в соответствиис таблицей 5.
При размещении в соответствии со схемой, приведенной на рисунке 9в, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 6.
При размещении в соответствии со схемой, приведенной на рисунке 9г, в середине платформы размещают контейнер массой брутто не более 24 тонн.
Подбор крайних контейнеров производят в зависимости от их массы брутто и массы брутто среднего контейнера в соответствии с таблицей 12.
При размещении в соответствии со схемой, приведенной на рисунке 9д, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 13.
При размещении в соответствии со схемой, приведенной на рисунке 9е, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 14.
При размещении в соответствии со схемой, приведенной на рисунке 9ж, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 15.
При размещении в соответствии со схемой, приведенной на рисунке 9к, разность масс брутто контейнеров длиной 10 футов Q3 и Q4, размещенных в середине платформы, не должна превышать 3 т; подбор контейнеров длиной 20 футов Q1 и Q2 производят в зависимости от их массы брутто в соответствии с таблицей 12. При этом в таблице 12 взамен массы брутто среднего контейнера длиной 20 футов (Q3) принимают суммарную массу брутто (Q3+Q4).
При размещении в соответствии со схемой, приведенной на рисунке 9л, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 16.
При размещении в соответствии со схемой, приведенной на рисунке 9м, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 4.
При размещении в соответствии со схемой, приведенной на рисунке 9н, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 9.
При размещении в соответствии со схемой, приведенной на рисунке 9п, подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 17.

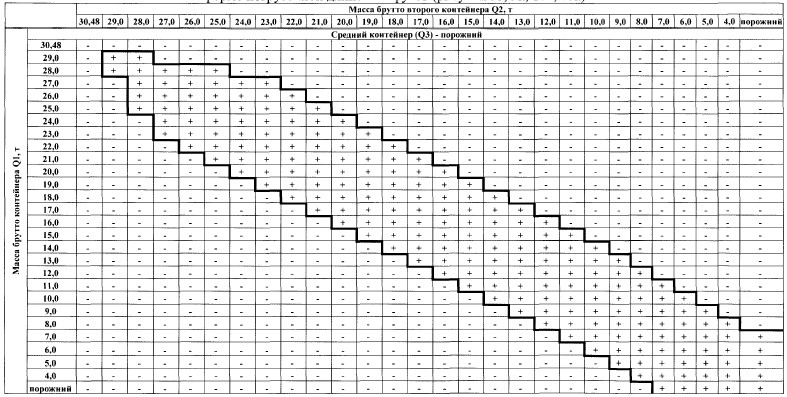

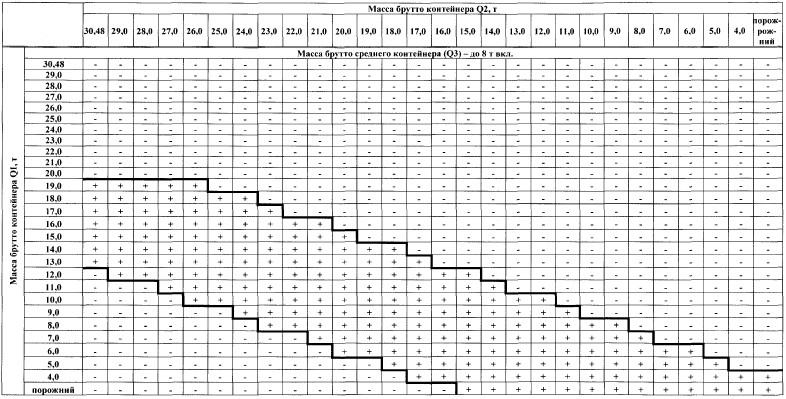

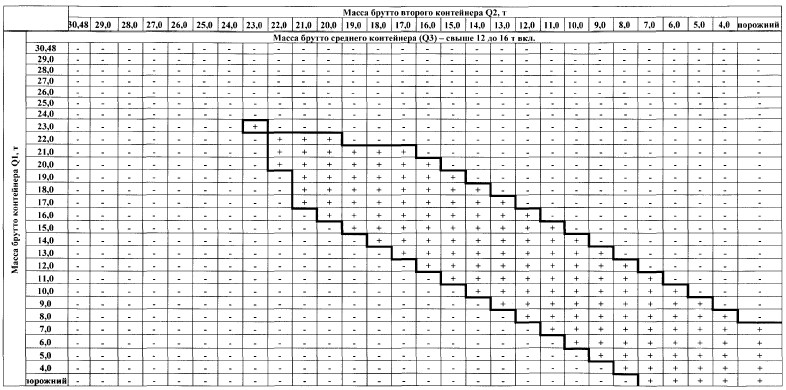

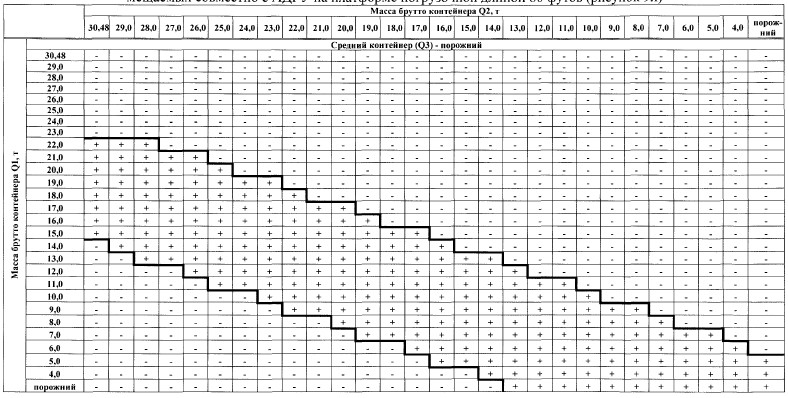

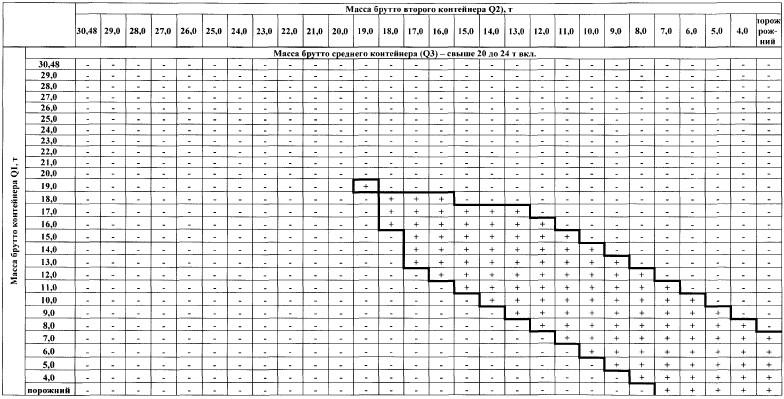

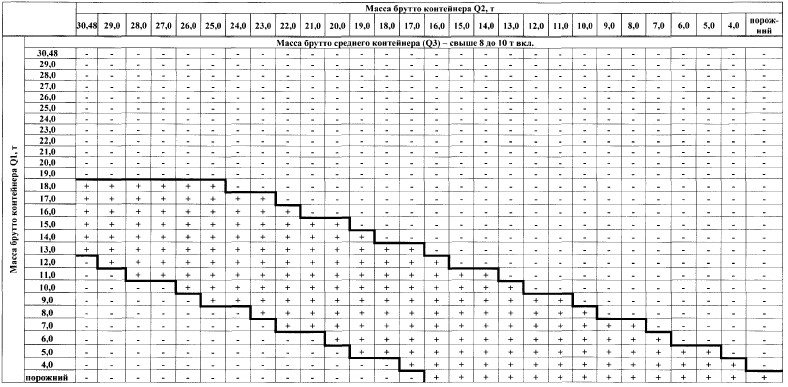

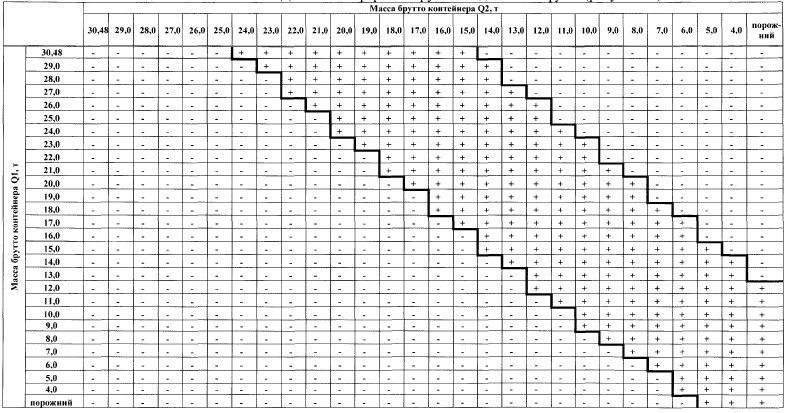

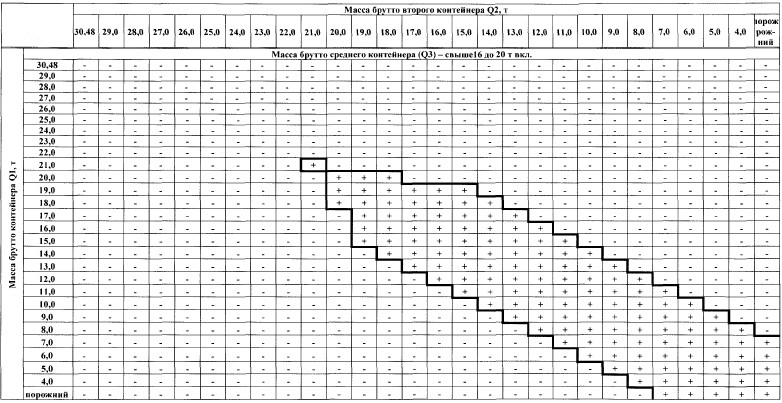

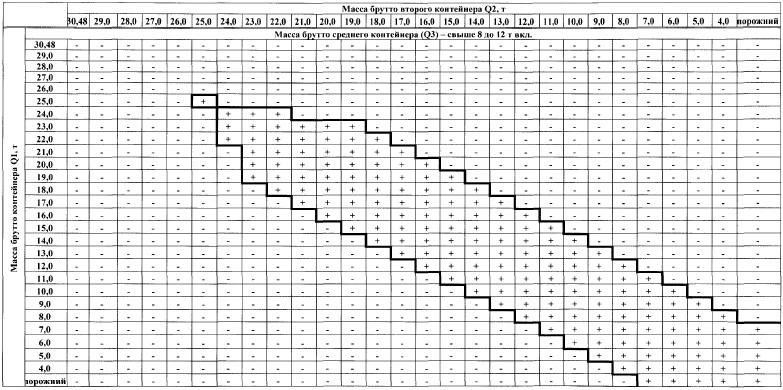

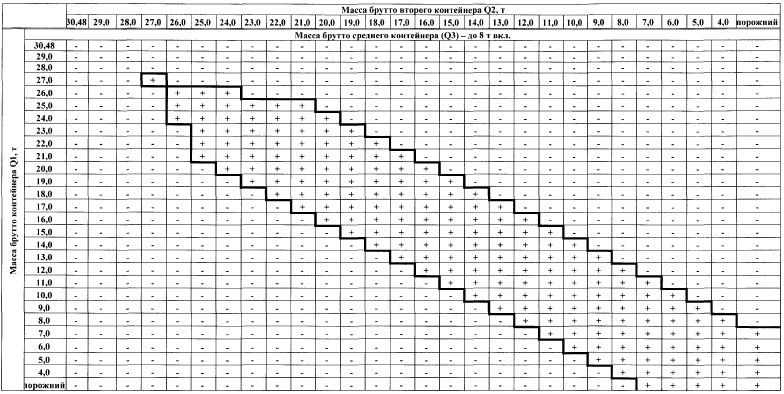

Таблица 12
Допускаемые сочетания масс брутто трех контейнеров длиной 20 футов, размещаемых совместно с АДГУ на плат-форме погрузочной длиной 80 футов (рисунки 9г, 9к, 10к, 16к)
Продолжение таблицы 12
Продолжение таблицы 12
Продолжение таблицы 12
Продолжение таблицы 12
Продолжение таблицы 12

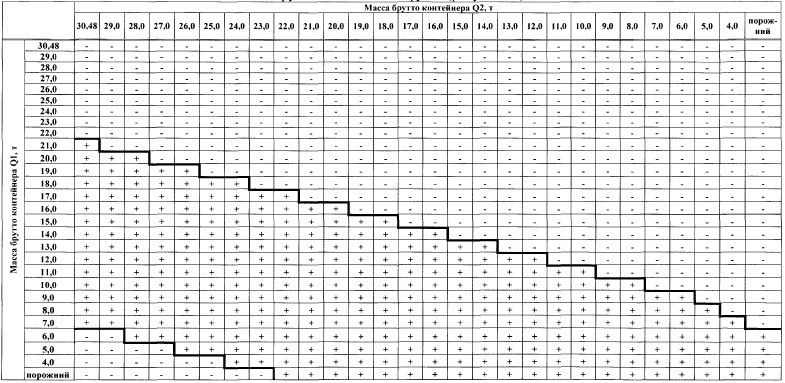

Таблица 13
Допускаемые сочетания масс брутто двух контейнеров 20 футов, размещаемых совместно с АДГУ на платформе погрузочной длиной 80 футов (рисунок 9д)

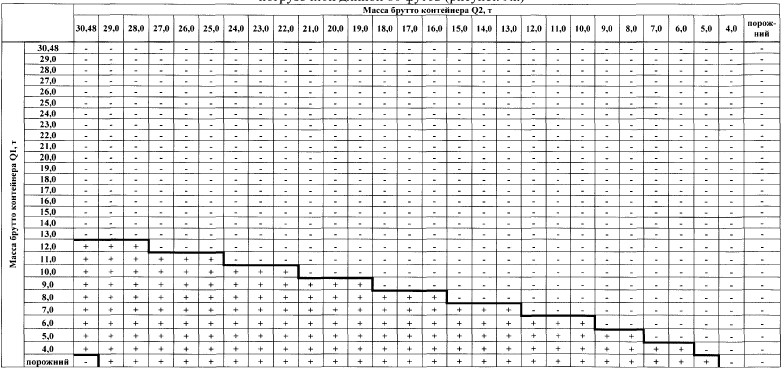

Таблица 14
Допускаемые сочетания масс брутто двух контейнеров 20 футов, размещаемых совместно с АДГУ на платформе погрузочной длиной 80 футов (рисунок 9е)

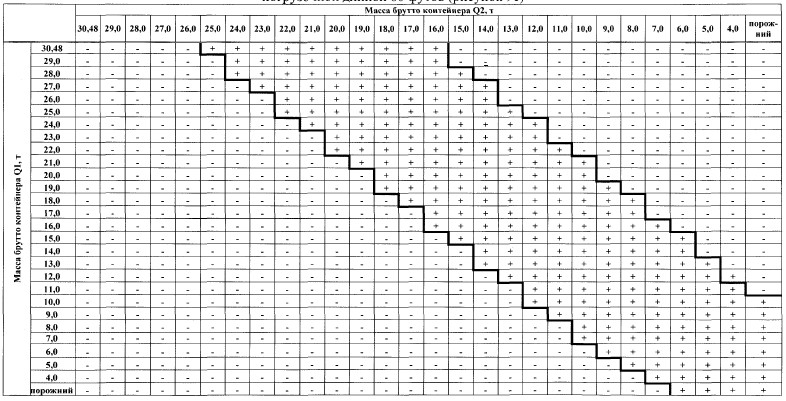

Таблица 15
Допускаемые сочетания масс брутто двух контейнеров 20 футов, размещаемых совместно с АДГУ на платформе погрузочной длиной 80 футов (рисунок 9ж)
Таблица 16
Допускаемые сочетания масс брутто двух контейнеров длиной 20 футов и одного контейнера длиной 10 мещаемых совместно с АДГУ на платформе погрузочной длиной 80 футов (рисунок 9л)
Продолжение таблицы 16
Продолжение таблицы 16
Таблица 17
Допускаемые сочетания масс брутто одного контейнера длиной 40 футов и одного контейнера длиной 20 мещаемых совместно с АДГУ на платформе погрузочной длиной 80 футов (рисунок 9п)
