Размещение на одной платформе контейнеров с питанием от АДГУ совместно с контейнерами в режиме «термос», или контейнерами с НДГ, или универсальными контейнерами производят в соответствии со схемами, приведенными на рисунках 9а - 9ж, 9к - 9п, 10. При этом допускается замена одного или нескольких контейнеров с питанием от АДГУ контейнерами в режиме «термос» или контейнерами с НДГ, или универсальными контейнерами с соблюдением требований пунктов 4.5 (по установке и креплению АДГУ) и 4.9 настоящих МТУ.

Размещение в соответствии со схемой, приведенной на рисунке 1 Оа, производят с одновременным обеспечением следующих условий:

разность масс брутто любых двух контейнеров не должна превышать 5 тонн;
разность суммарных масс брутто пар контейнеров, размещаемых на противоположных сторонах платформы, не должна превышать 5 тонн.
Размещение в соответствии со схемой, приведенной на рисунке 1 Об, производят с одновременным обеспечением следующих условий:
масса брутто контейнера длиной 20 футов не должна превышать 11 TOHH(Q4<11T);
суммарная масса брутто контейнеров Q3 и Q4 не должна превышать суммарную массу брутто контейнеров Q1 и Q2: (Q3+Q4) < (Q1+Q2);
наиболее тяжелый из контейнеров Q1 и Q2 устанавливают в торце платформы (Ql> Q2).

При размещении в соответствии со схемой, приведенной на рисунке 1 Он, разность масс брутто контейнеров длиной 10 футов Q3 и Q2, размещенных в середине платформы, не должна превышать 3 т (Q3 - Q2 < 3,0 т); подбор контейнеров длиной 20 футов Q1 и Q4 производят в зависимости от их массы брутто в соответствии с таблицей 18.

Размещение в соответствии со схемой, приведенной на рисунке 1 Ог, производят с одновременным обеспечением следующих условий:

разность масс брутто любых двух контейнеров длиной 10 футов не должна превышать 5 тонн;
масса брутто контейнера длиной 20 футов не должна превышать 22 тонн.

При размещении в соответствии со схемой, приведенной на рисунке 10ж, подбор контейнеров в зависимости от их массы б]рутто производят в соответствии с таблицей 19.

При размещении в соответствии со схемой, приведенной на рисунке 10и, подбор контейнеров в зависимости от их массы 6]эутто производят в соответствии с таблицей 20.

При размещении в соответствии со схемой, приведенной на рисунке 10к, в середине платформы размещают контейнер мас:сой брутто не более 24 тонн; подбор контейнеров в зависимости от их массы брутто производят в соответствии с таблицей 12.

При размещении в соответствии со схемой, приведенной на рисунке 10м, в середине платформы размещают контейнер массой брутто не более 24 тонн; подбор контейнеров в зависимости от их массы 6рутто производят в соответствии с таблицей 21.

При размещении в соответствии со схемой, приведенной на рисунке 10н, подбор контейнеров в зависимости от их массы б]эутто производят в соответствии с таблицей 22.

При размещении в соответствии со схемой, приведенной на рисунке 10п, масса брутто контейнера длиной 10 футов не дол»:на превышать 7 тонн.

При размещении в соответствии со схемой, приведенными на рисунках, 10д, 10е, 10л, подбор контейнеров в зависимости от их массы брутто производят с соблюдением требований главы 1 ТУ № ЦМ-943 о допускаемом смещении общего центра тяжести груза (включая массу АДГУ) на платформе.

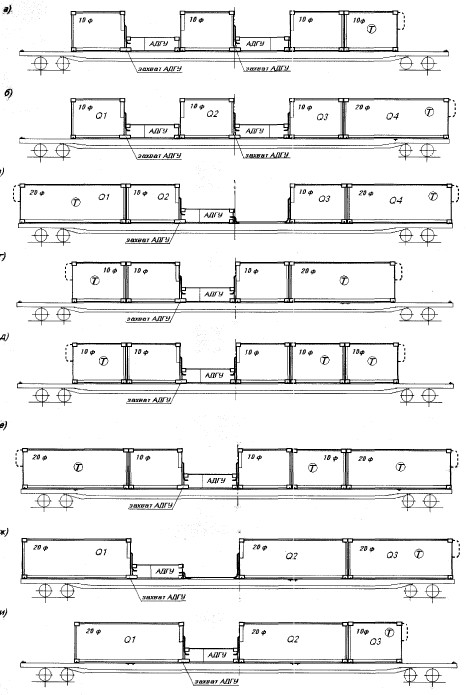

Рисунок 10
"АДГУ"-"Прогессор" или РКВ-15

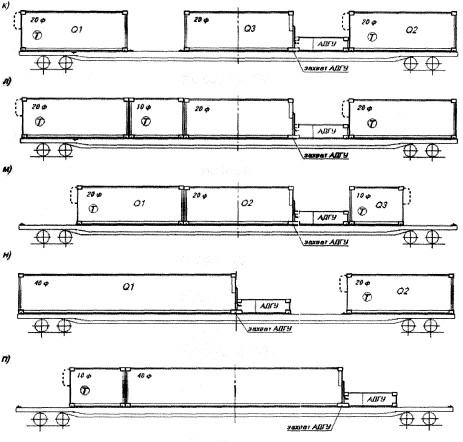

Рисунок 10 (продолжение)
«АДГУ» - «Прогрессор-1» или: РКВ-15

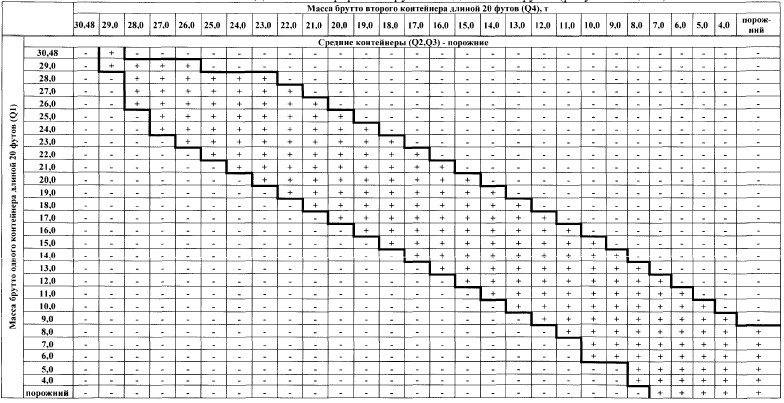

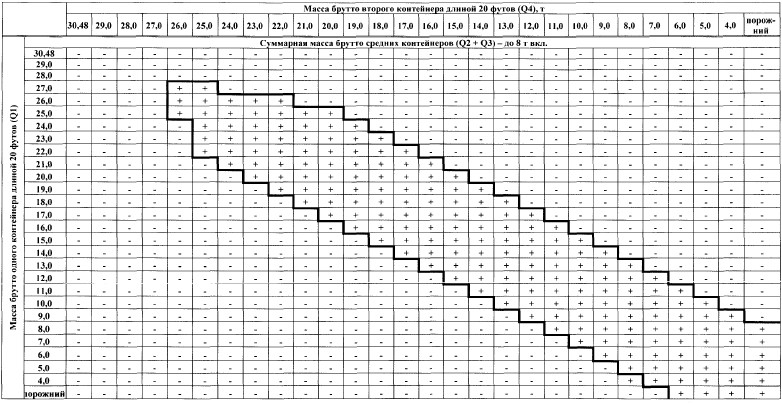

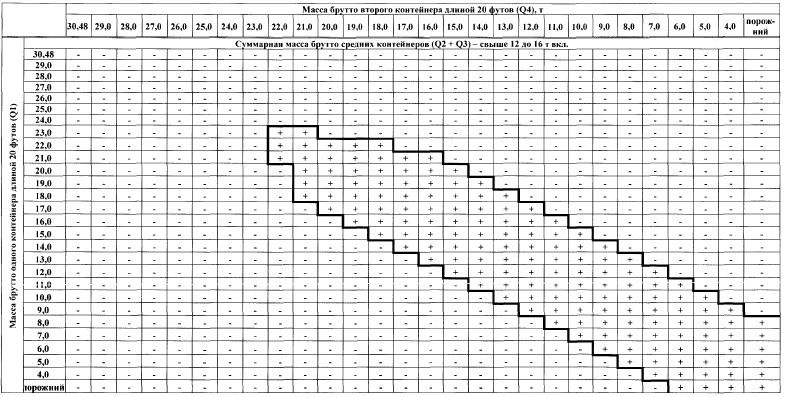

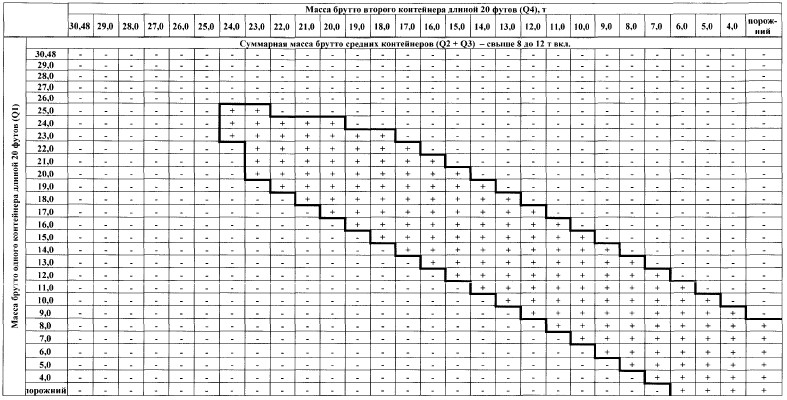

Таблица 18

Допускаемые сочетания масс брутто двух контейнеров длиной 20 футов и двух контейнеров длиной 10 футов, размещаемых совместно с АДГУ на платформе погрузочной длиной 80 футов (рисунки 10в, 16в)

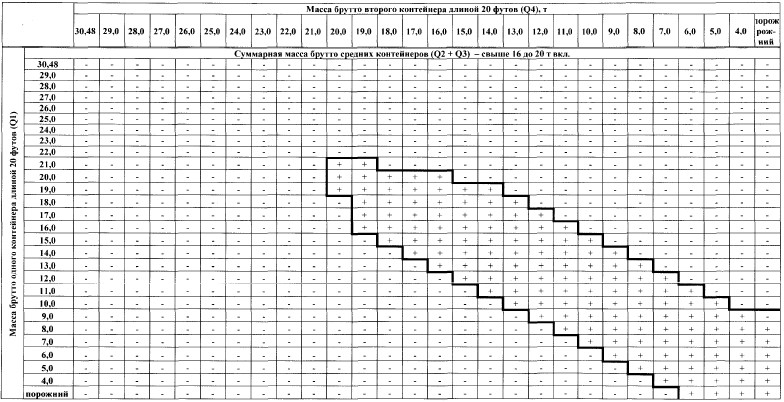

Продолжение таблицы 18

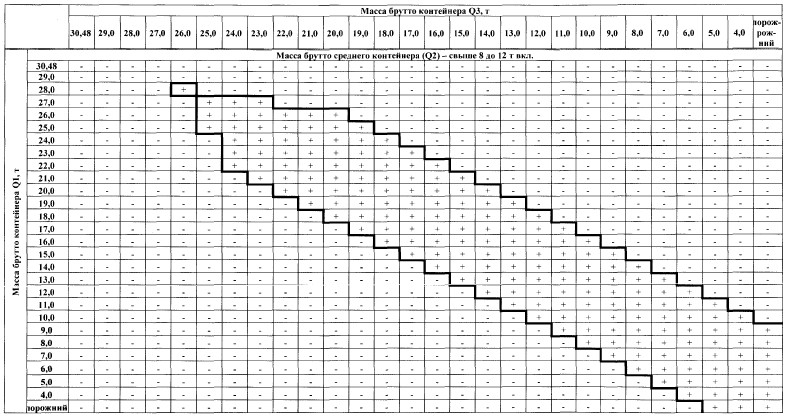

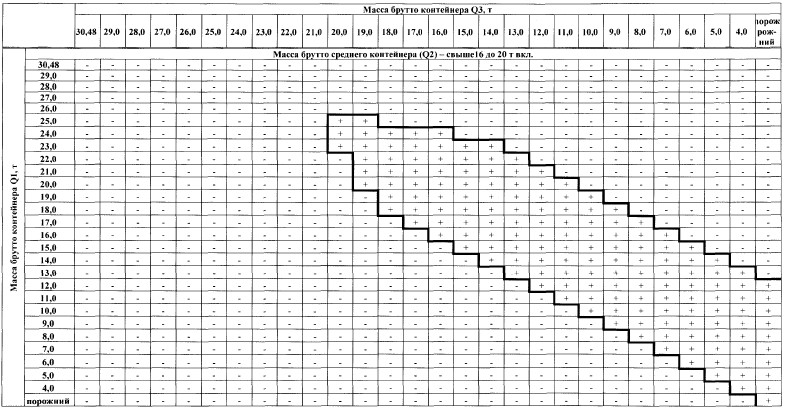

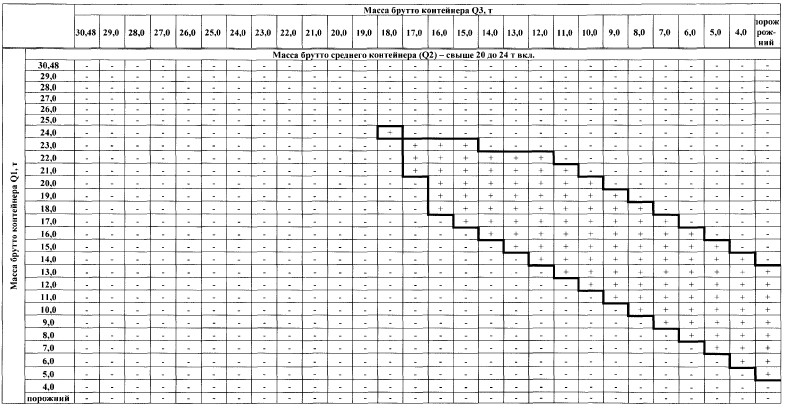

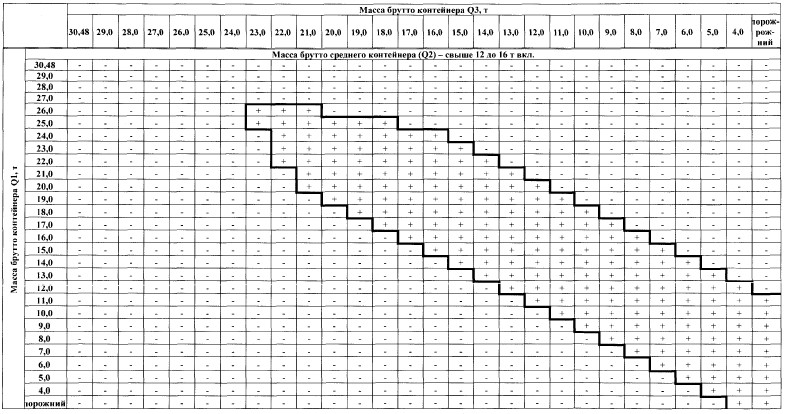

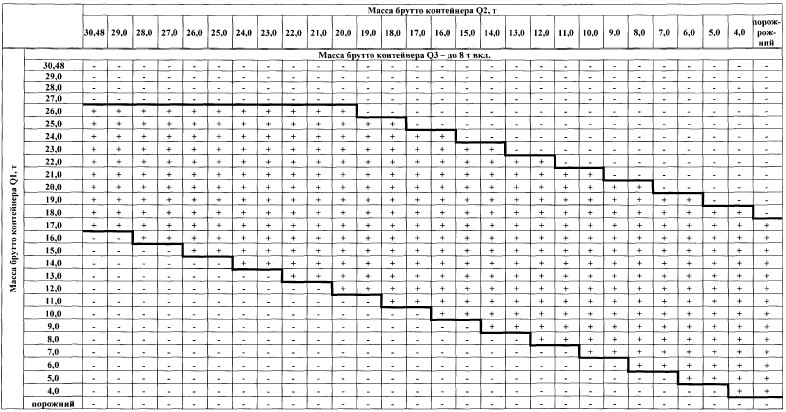

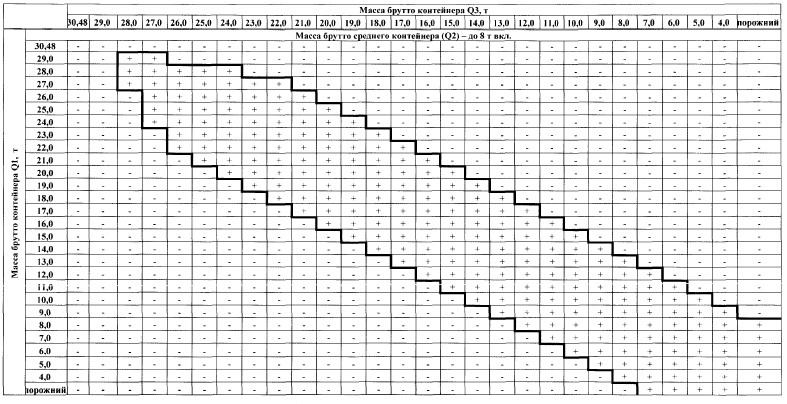

Таблица 19

Допускаемые сочетания масс брутто трех контейнеров длиной 20 футов, размещаемых совместно с АДГУ на платформе погрузочной длиной 80 футов (рисунки 10ж, 19к)

Продолжение таблицы 19

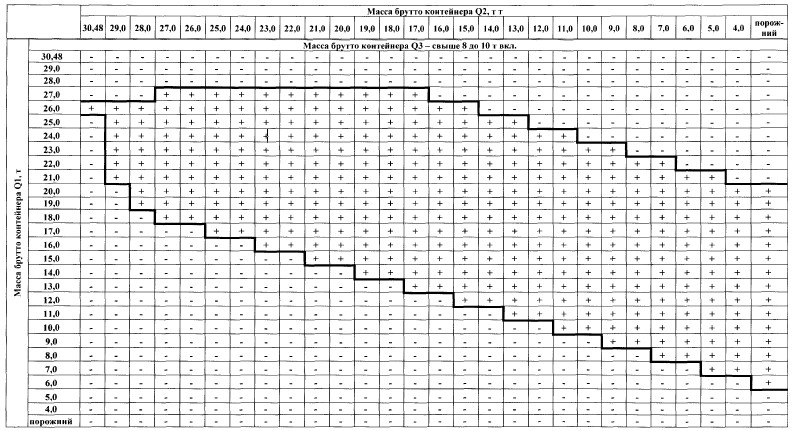

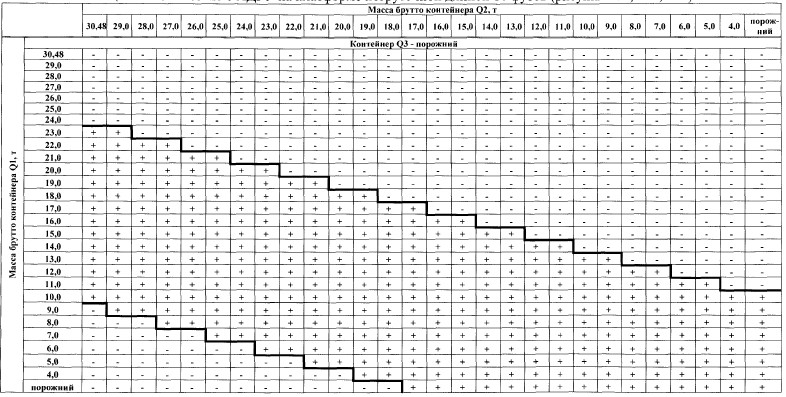

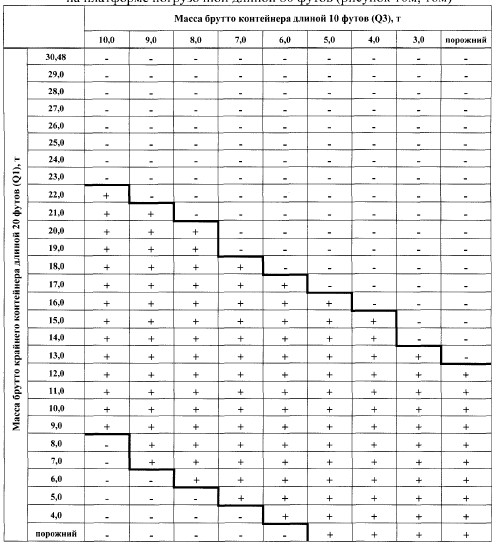

Таблица 20

Допускаемые сочетания масс брутто двух контейнеров длинной 20 футов и одного контейнера длинной 10 футов, размещаемых совместно с АДГУ на платформе погрузочной длиной 80 футов (рисунки 10и, 16и, 19и)

продолжение таблицы 20

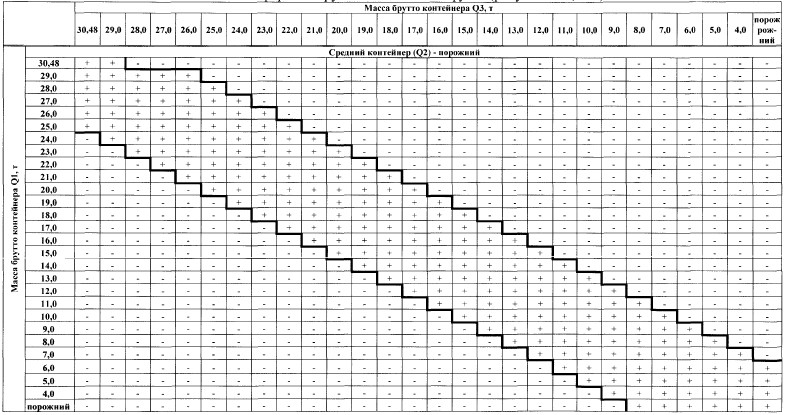

Таблица 21

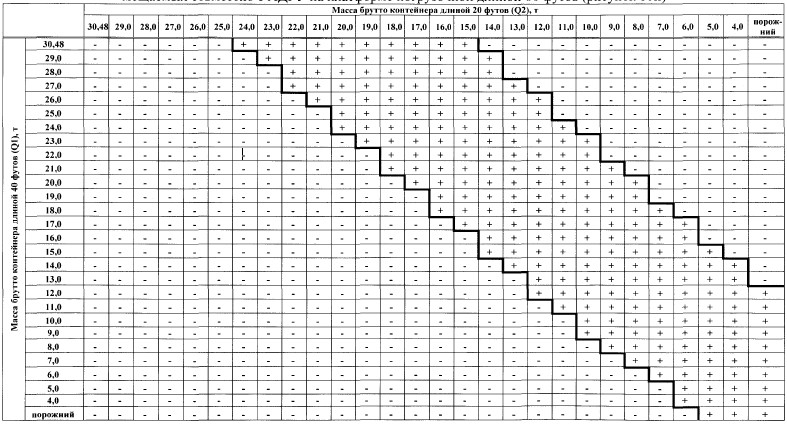

Таблица 22

Допускаемые сочетания масс брутто одного контейнера длиной 40 футов и одного контейнера длиной 20 мещаемых совместно с АДГУ на платформе погрузочной длиной 80 футов (рисунок 10н)
