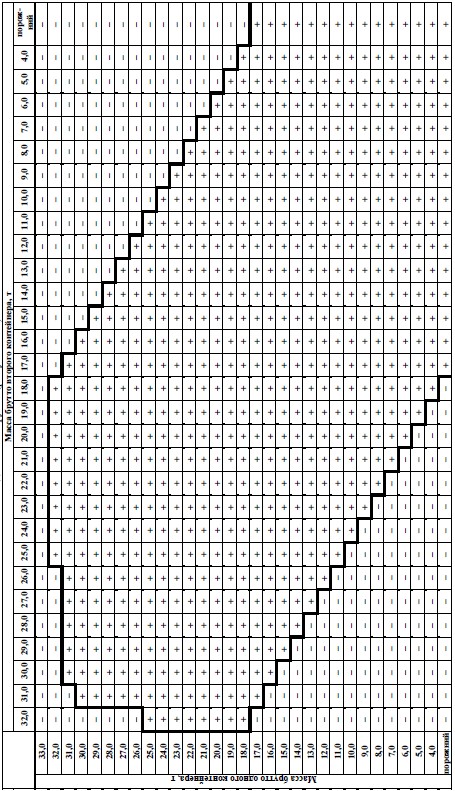

Допускаемые сочетания масс брутто двух контейнеров длиной 20 футов, размещаемых совместно с двумя АДГУ на платформе погрузочной длиной 60 футов (рисунок 81и)

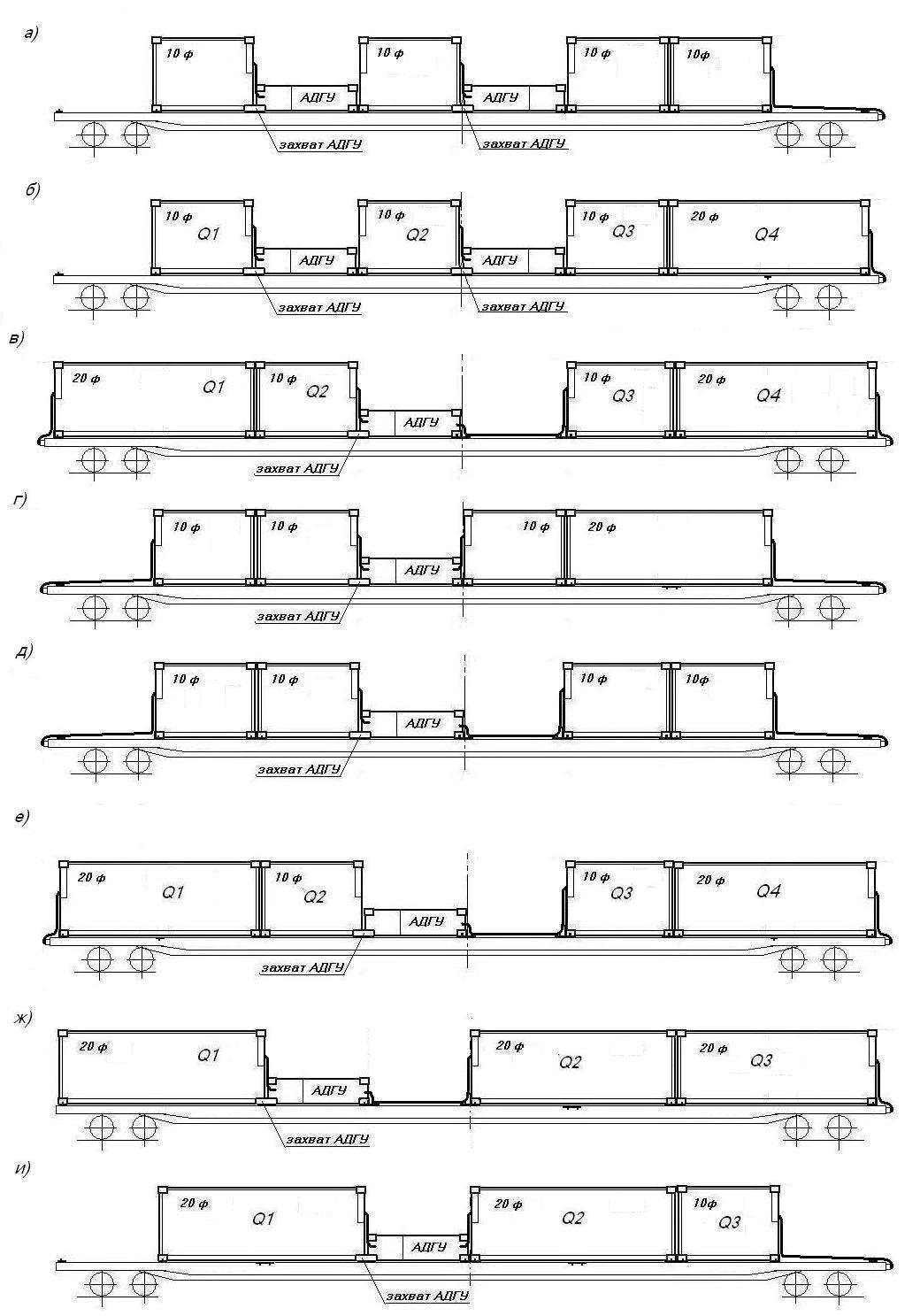

7.7.6. Размещение контейнеров на платформе погрузочной длиной 80 футов производят в соответствии со схемами, приведенными на рисунке 82.

Рисунок 82

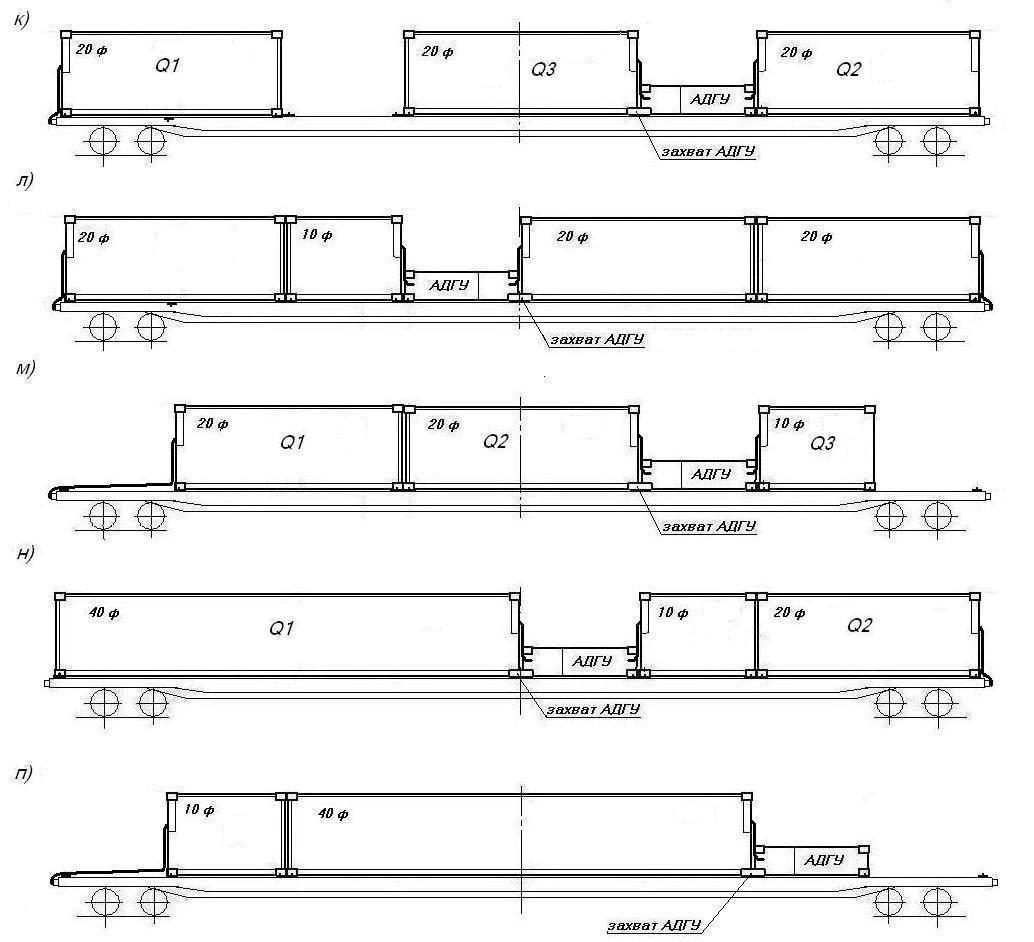

Рисунок 82 (продолжение)

При размещении контейнеров в соответствии со схемами, приведенными на рисунках:

82а - подбор производят с одновременным обеспечением следующих условий:
- разность масс брутто любых двух контейнеров не должна превышать 5 тонн;
- разность суммарных масс брутто пар контейнеров, размещаемых на противоположных сторонах платформы, не должна превышать 5 тонн;
82б - подбор производят с одновременным обеспечением следующих условий:
- масса брутто контейнера длиной 20 футов не должна превышать 11 тонн (Q4≤11т);
- суммарная масса брутто контейнеров Q3 и Q4 не должна превышать суммарную массу брутто контейнеров Q1 и Q2: (Q3+Q4) ≤ (Q1+Q2);
- наиболее тяжелый из контейнеров Q1 и Q2 устанавливают в торце платформы (Q1> Q2);
82в, 82е - разность масс брутто контейнеров длиной 10 футов не должна превышать 3 т, при этом Q3 ≥ Q2; подбор контейнеров длиной 20 футов Q1 и Q4 производят в зависимости от их массы брутто в соответствии с таблицей 56;
82г - подбор производят с одновременным обеспечением следующих условий:
- разность масс брутто любых двух контейнеров длиной 10 футов не должна превышать 5 тонн;
-  масса брутто контейнера длиной 20 футов не должна превышать 22 тонны;
82д - подбор производят с одновременным обеспечением следующих условий:
- разность масс брутто любых двух контейнеров не должна превышать 5 тонн;
- разность суммарных масс брутто пар контейнеров, размещаемых на противоположных сторонах платформы, не должна превышать 5 тонн;
82ж - подбор контейнеров в зависимости от их массы брутто производят в соответствии с таблицей 57;
82и - подбор контейнеров в зависимости от их массы брутто производят в соответствии с таблицей 58;
82к - в середине платформы размещают контейнер массой брутто не более 24 тонн; подбор контейнеров в зависимости от их массы брутто производят в соответствии с таблицей 50;
82л - подбор контейнеров в зависимости от их массы брутто производят с соблюдением требований главы 1 настоящих ТУ о допускаемом смещении общего центра тяжести груза (включая массу АДГУ) на платформе;
82м - в середине платформы размещают контейнер массой брутто не более 24 тонн; подбор контейнеров в зависимости от их массы брутто производят в соответствии с таблицей 59;
82н - подбор контейнеров длиной 40 футов и 20 футов в зависимости от их массы брутто производят в соответствии с таблицей 63;
82п - масса брутто контейнера длиной 10 футов не должна превышать 7 тонн.

Таблица 63

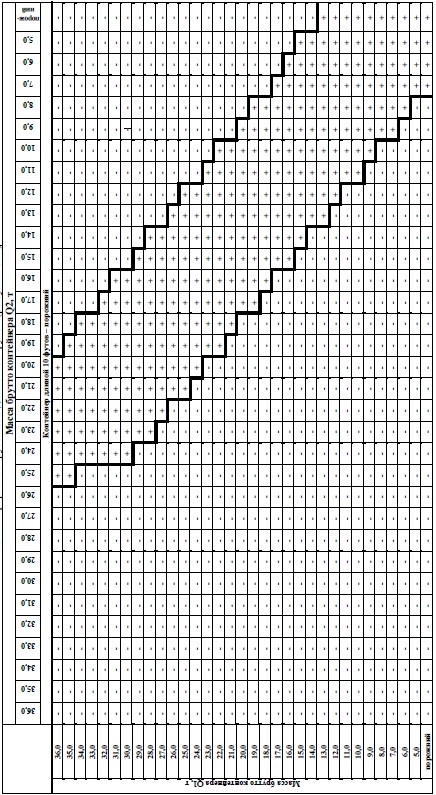

Допускаемые сочетания масс брутто контейнеров длиной 40 и 20 футов, размещаемых совместно с АДГУ на платформе погрузочной длиной 80 футов (рисунок 82н)

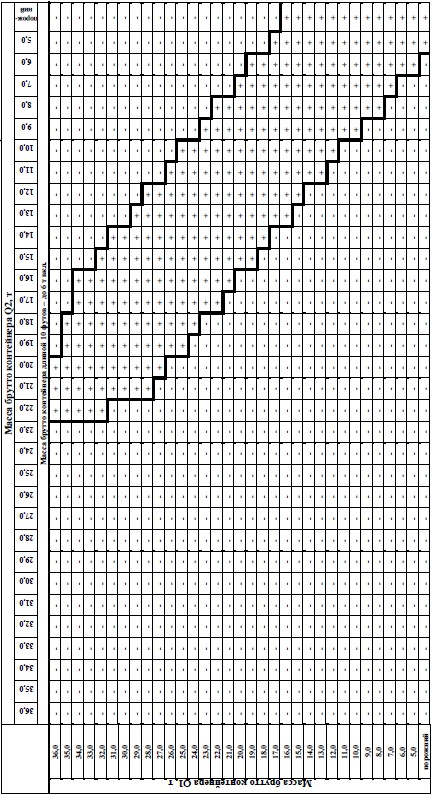

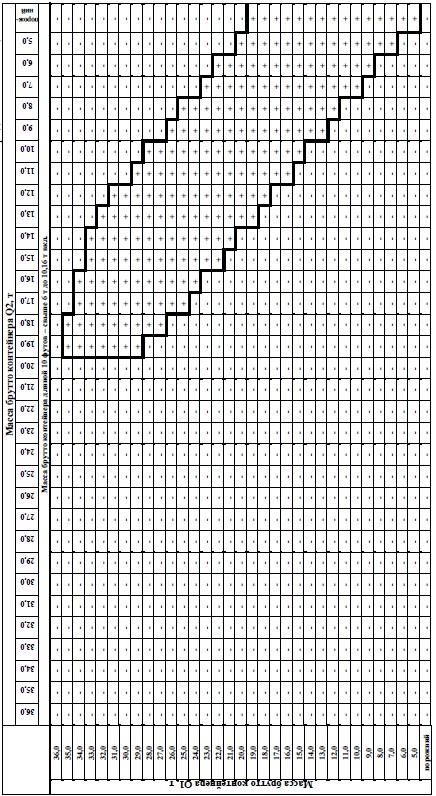

Продолжение таблицы 63

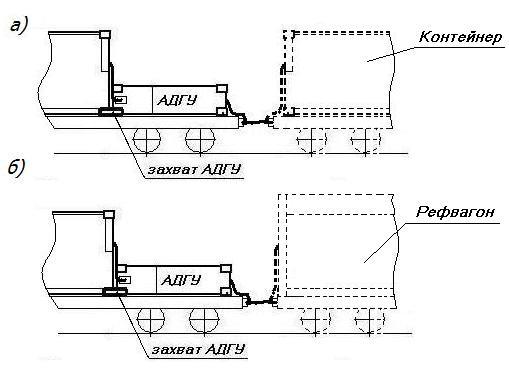

7.7.7. АДГУ, расположенные в торцах платформы, могут использоваться для питания контейнеров, размещенных на соседних платформах, или рефрижераторных вагонов сцепа (рисунок 83). В этих случаях их подключают к электросети платформы.

Рисунок 83

Если платформы с электрооборудованием для централизованного энергоснабжения не используются для питания рефрижераторных контейнеров, размещение на них контейнеров с питанием от АДГУ, а также совместное размещение и контейнеров, перевозимых без подключения к АДГУ, производят в соответствии с положениями пункта 7.6 настоящей главы.
