7.8. На платформах, не оборудованных для централизованного энергоснабжения, контейнеры-цистерны с питанием от АДГУ размещают в соответствии со схемами, приведенными на рисунке 84.

7.8.1. На платформе погрузочной длиной 40 футов размещают один контейнер-цистерну совместно с одной АДГУ (рисунок 84а).

7.8.2. На платформе погрузочной длиной 60 футов размещают один или два контейнера-цистерны совместно с одной АДГУ (рисунок 84б, 84в). Два контейнера-цистерны при размещении на одной платформе (рисунок 84б) подбирают в зависимости от их масс брутто в соответствии с таблицей 45.

7.8.3. На платформе погрузочной длиной 80 футов размещают один, два или три контейнера-цистерны совместно с одной или двумя АДГУ (рисунок 84г - 84и).

При размещении в соответствии со схемами, приведенными на рисунках:

84г - в середине платформы размещают контейнер-цистерну массой брутто не более 24 тонн. Подбор крайних контейнеров-цистерн производят в зависимости от их массы брутто и массы брутто среднего контейнера-цистерны в соответствии с таблицей 50;
84д - подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 45;
84е - подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 52;
84ж - подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 53;
84и - размещают контейнер-цистерну массой брутто не более 24 тонн.

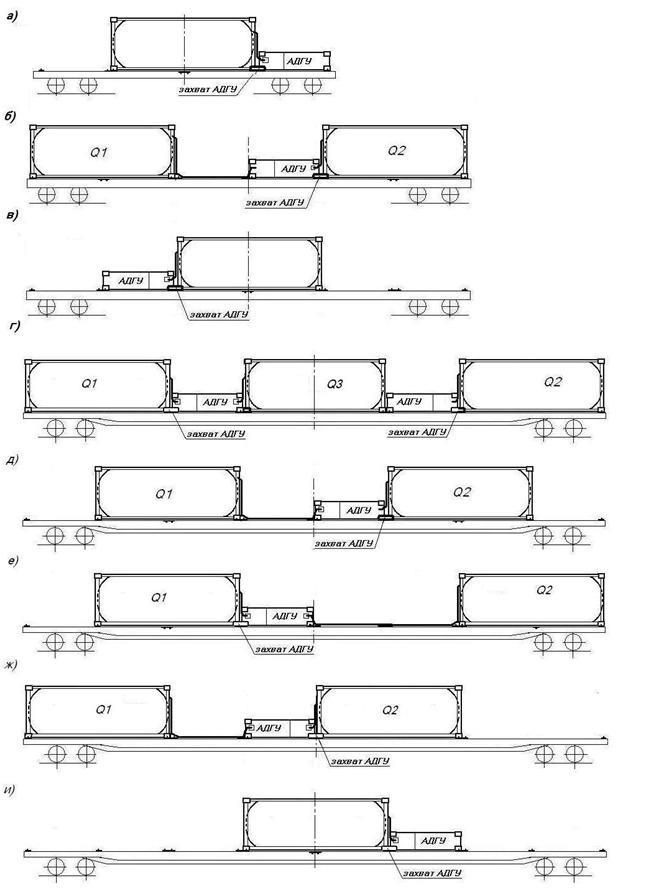

Рисунок 84

7.8.4. Контейнеры-цистерны с питанием от АДГУ совместно с контейнерами, перевозимыми без подключения к АДГУ, размещают в соответствии со схемами, приведенными на рисунках 84б, 84г, 84д, 84е, 84ж, 85. При этом допускается замена одного или нескольких контейнеров с питанием от АДГУ контейнерами, перевозимыми без подключения к АДГУ, с соблюдением требований пунктов 7.5.2 (по установке и креплению АДГУ) и 7.5.5 (в отношении выхода НДГУ в продольном направлении за пределы концевой балки рамы платформы).

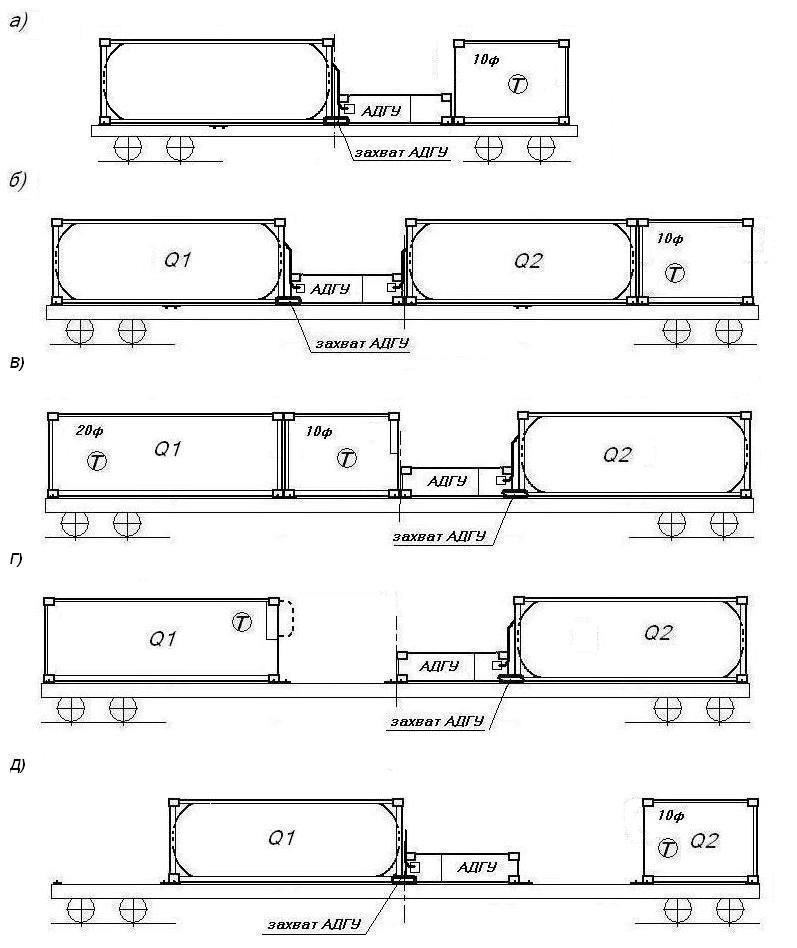

Рисунок 85

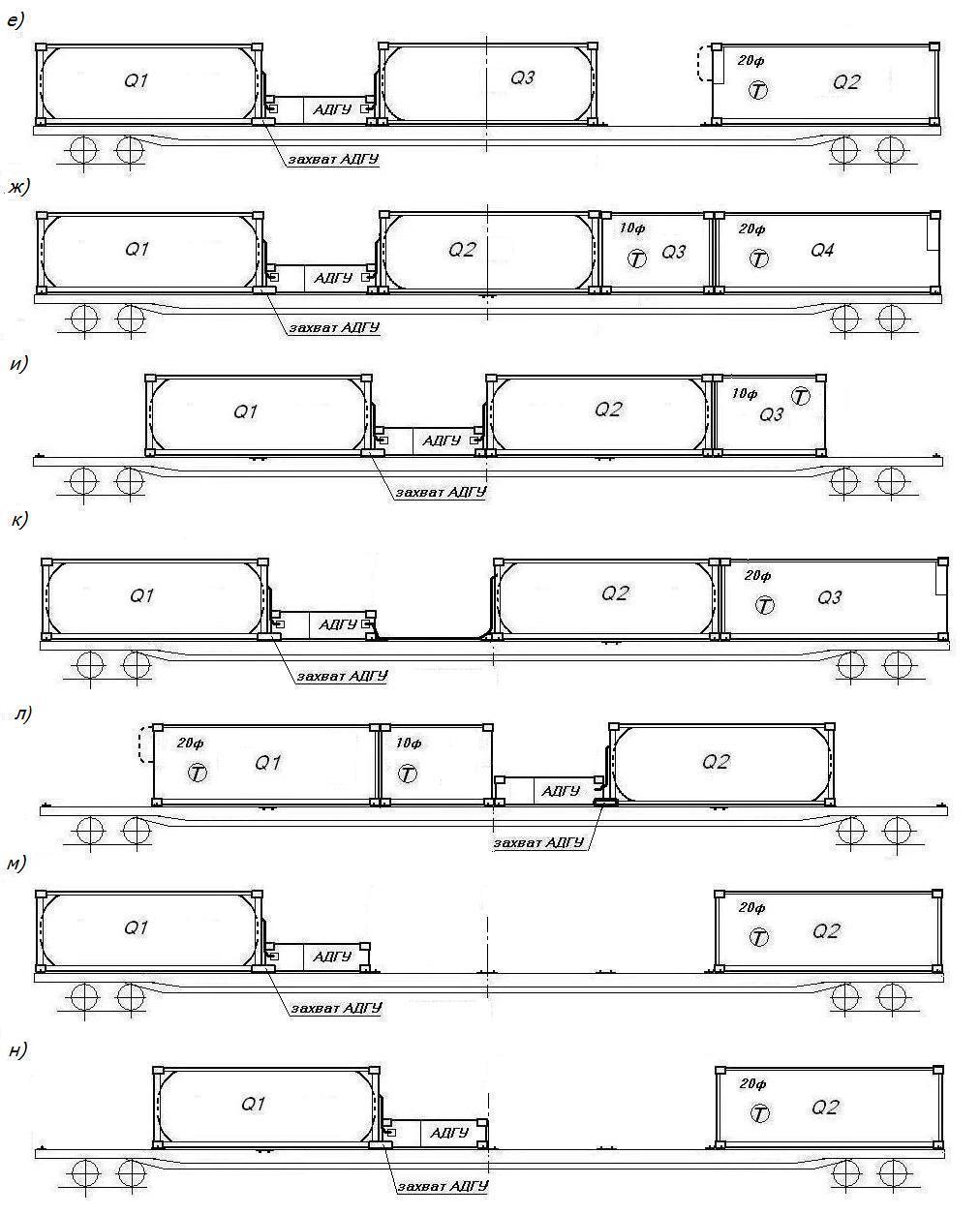

Рисунок 85 (продолжение)

При размещении в соответствии со схемами, приведенными на рисунках:

85а - подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 42;
85б - подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 49;
85в - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 48;
85г - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 45;
85д - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 46;
85е - в середине платформы размещают контейнер-цистерну массой брутто не более 24 тонн. Подбор крайних контейнеров производят в зависимости от их массы брутто и массы брутто среднего контейнера в соответствии с таблицей 50;
85ж - в середине платформы размещают контейнер-цистерну массой брутто не более 24 тонн. Подбор крайних контейнеров производят в зависимости от их массы брутто с соблюдением требований главы 1 настоящих ТУ о допускаемом смещении общего центра тяжести груза (включая массу АДГУ) на платформе;
85и - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 58;
85к - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 57;
85л - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 48;
85м - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 64;
85н - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 52.
