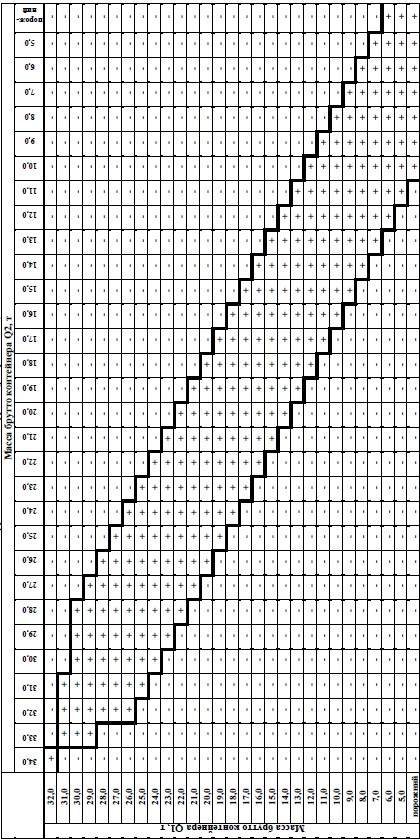

Таблица 64
Допускаемые сочетания масс брутто контейнера-цистерны и контейнера длиной 20 футов, размещаемых совместно с АДГУ на платформе погрузочной длиной 80 футов (рисунок 85м)
7.9. На платформе с электрооборудованием для централизованного энергоснабжения контейнеры-цистерны с питанием от электросети платформы размещают в соответствии со схемами, приведенными на рисунке 86.

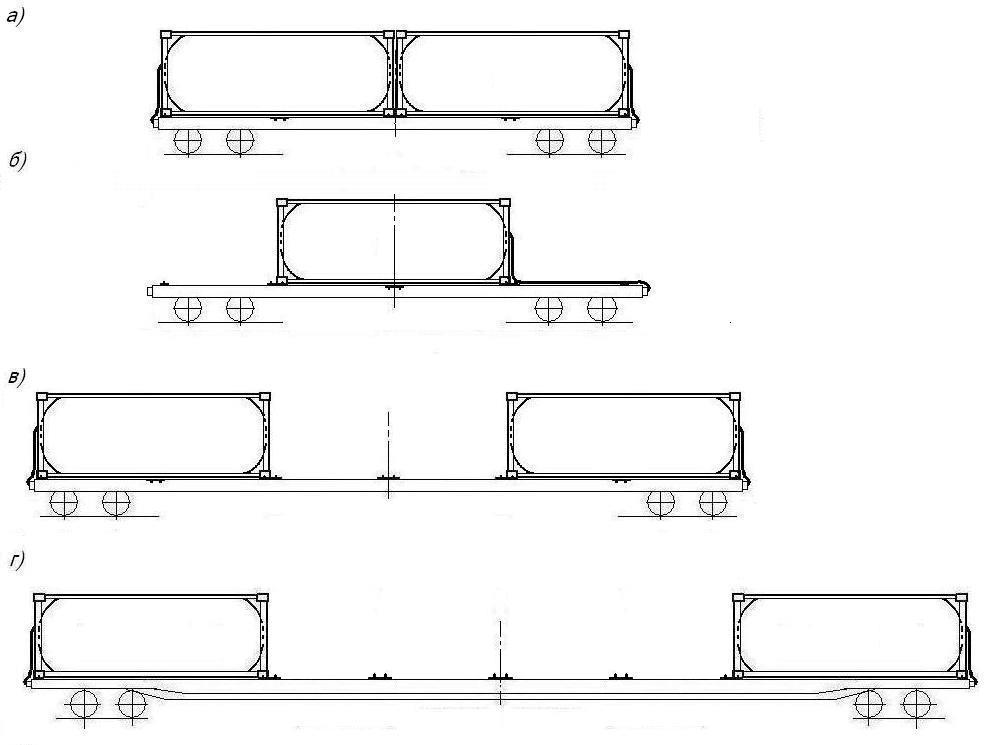

Рисунок 86
При размещении в соответствии со схемами, приведенными на рисунках:
- 86а - подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 23 настоящей главы;
- 86в - подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 34 настоящей главы;
- 86г - разность масс брутто контейнеров-цистерн не должна превышать 4,7 т.
Контейнеры-цистерны с питанием от электросети платформы совместно с контейнерами-цистернами с питанием от АДГУ на платформах с электрооборудованием для централизованного энергоснабжения размещают в соответствии со схемами, приведенными на рисунке 87. На рисунке пунктиром показаны соседние платформы сцепа платформ с электрооборудованием для централизованного энергоснабжения.

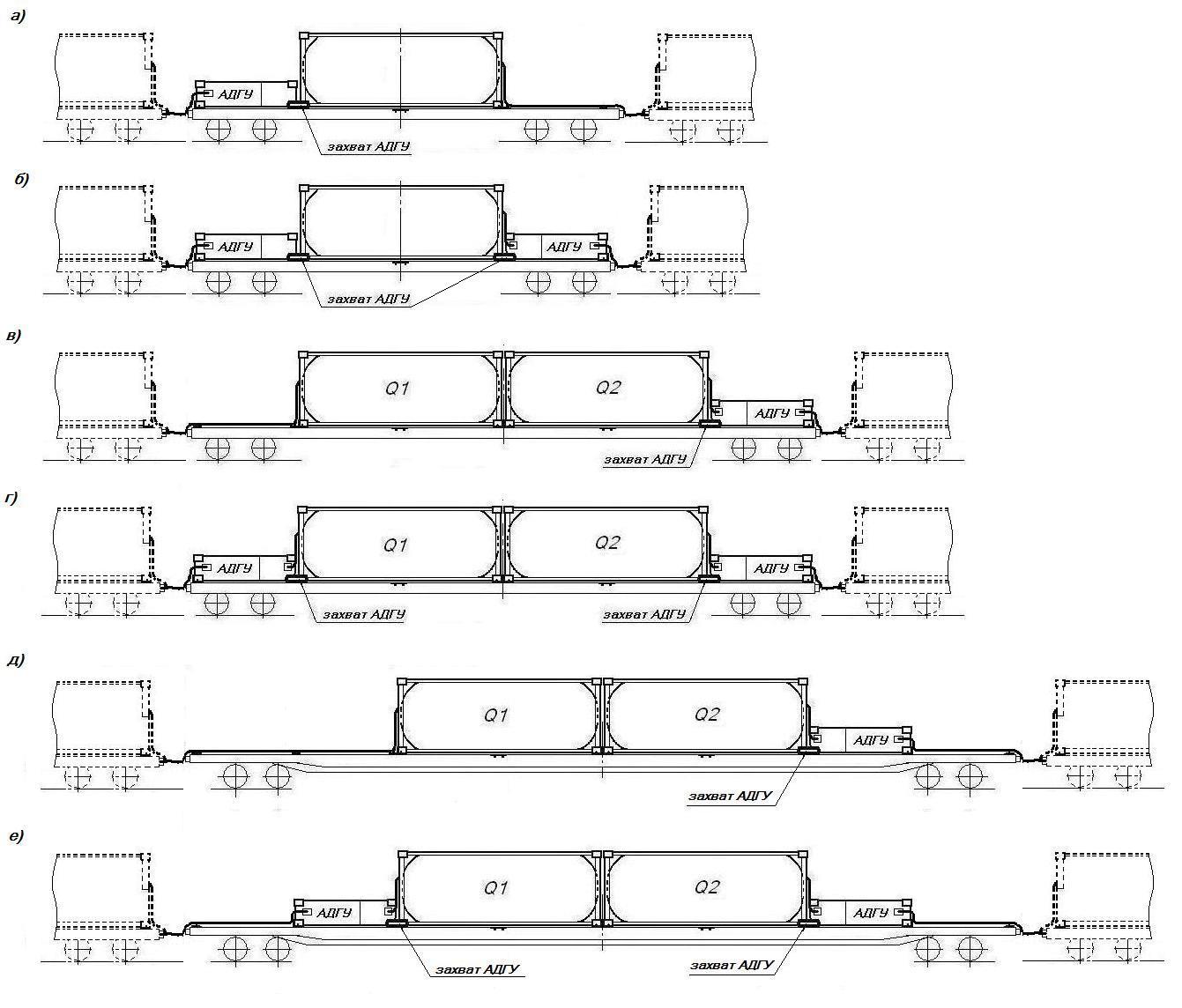

Рисунок 87
Питание контейнера-цистерны (или одного из двух контейнеров-цистерн) осуществляется от электросети платформы (рисунок 87а, 87в, 87д) или от АДГУ. Один или два АДГУ размещают и закрепляют в соответствии с положениями пункта 7.5.2 настоящей главы и при необходимости их использования для питания контейнеров (контейнеров-цистерн) на соседних платформах подключают к электросети платформы.
При размещении в соответствии со схемами, приведенными на рисунках:
- 87в и 87д - подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 65;
- 87г и 87е - подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 66.
