Таблица 65

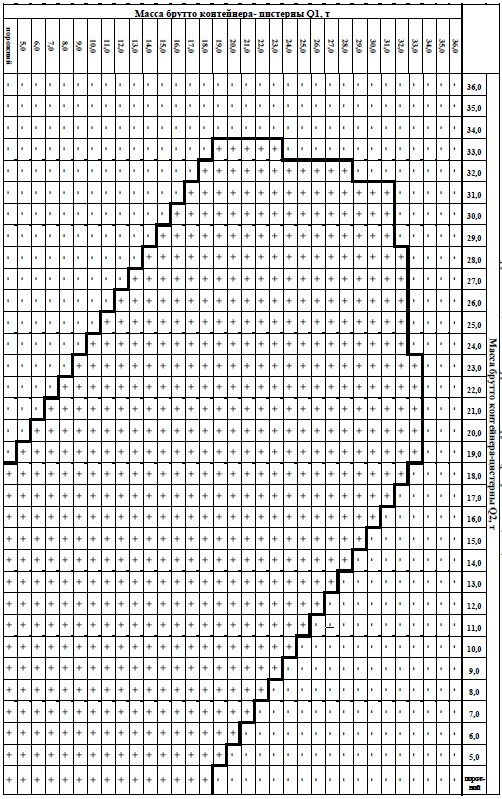

Допускаемые сочетания масс брутто двух контейнеров-цистерн, размещаемых совместно с одной АДГУ на платформе погрузочной длиной 60 футов и 80 футов (рисунки 87в, 87д)
Таблица 66
Допускаемые сочетания масс брутто двух контейнеров-цистерн, размещаемых совместно с двумя АДГУ на платформе погрузочной длиной 60 футов и 80 футов (рисунки 87г, 87е)
7.10. Размещение и крепление контейнеров с НДГУ, а также контейнеров с НДГУ совместно с контейнерами без НДГУ (включая платформы с электрооборудованием для централизованного энергоснабжения).

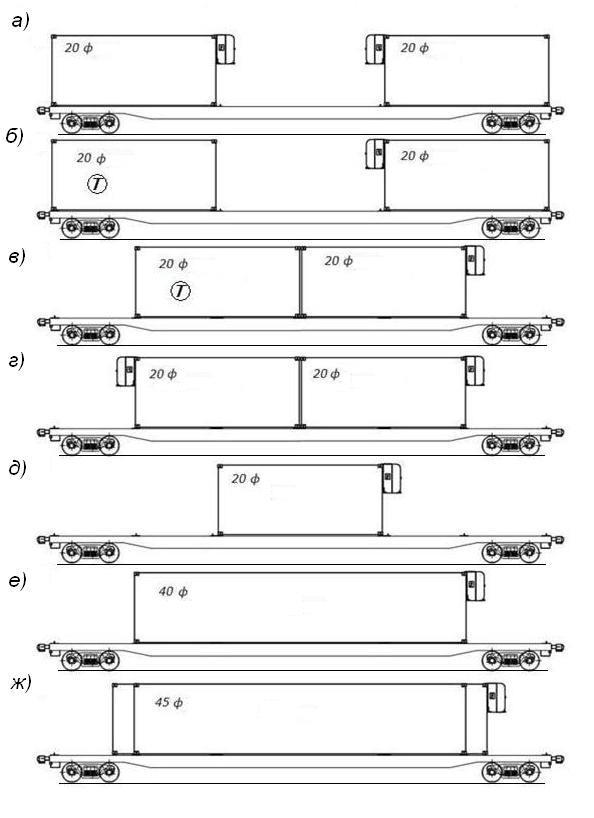

7.10.1. На платформе погрузочной длиной 40 футов контейнеры размещают в соответствии со схемами, приведенными на рисунке 88.
Рисунок 88
При размещении в соответствии со схемами, приведенными на рисунках 88а и 88г, подбор контейнеров-цистерн производят в зависимости от их массы брутто в соответствии с таблицей 23.

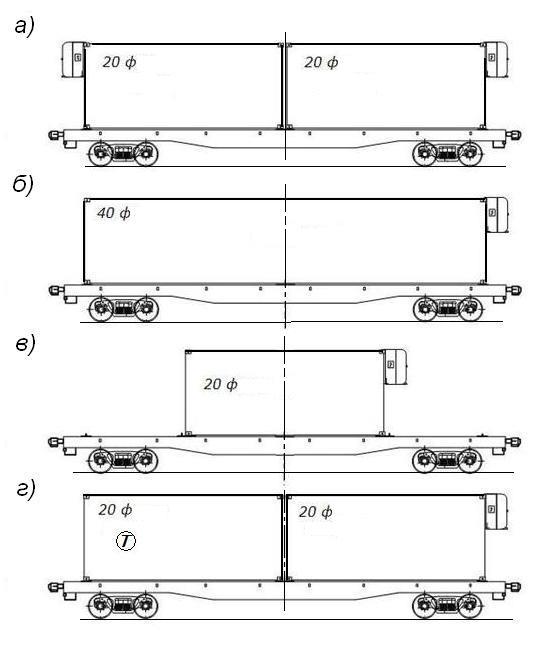

7.10.2. На платформе погрузочной длиной 60 футов контейнеры размещают в соответствии со схемами, приведенными на рисунке 89.
Рисунок 89
При размещении двух контейнеров длиной 20 футов в соответствии со схемами, приведенными на рисунках:
- 89а и 89б - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 34;
- 89в и 89г - в соответствии с таблицей 23.

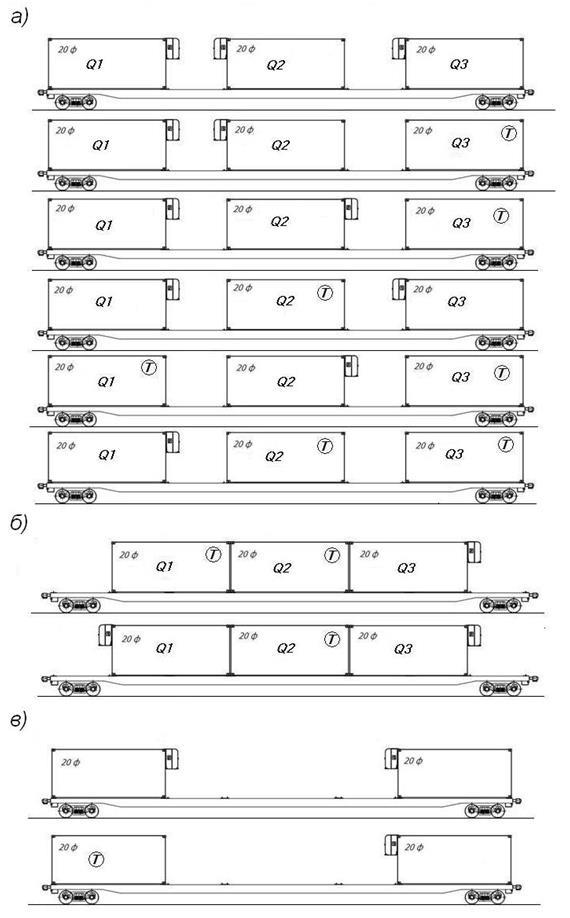

7.10.3. На платформе погрузочной длиной 80 футов груженые контейнеры размещают в соответствии со схемами, приведенными на рисунке 90.
Рисунок 90

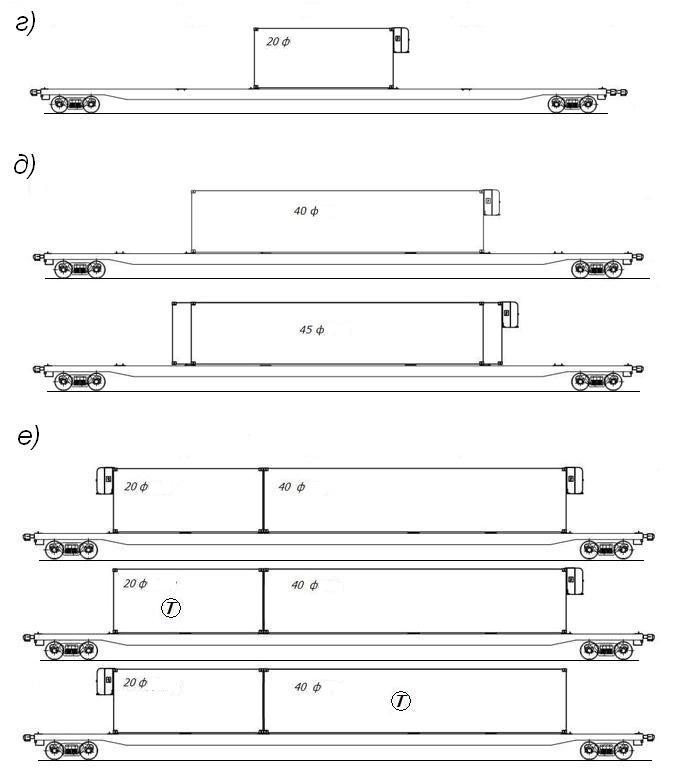

Рисунок 90 (продолжение)
При размещении по схемам, приведенным на рисунках 90а, 90б, 90г, в середине платформы размещают контейнер массой брутто не более 24 тонн.
При размещении крайних контейнеров длиной 20 футов в соответствии со схемами, приведенными на рисунках:
- 90а - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 18;
- 90б - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 19.
- 90в - разность масс брутто контейнеров не должна превышать 4,7 т;

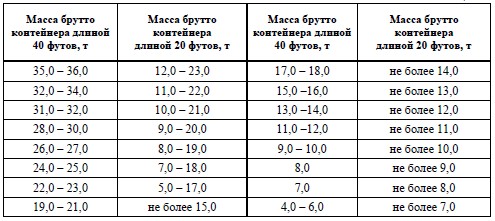

- 90е - подбор контейнеров производят в зависимости от их массы брутто в соответствии с таблицей 67.
Таблица 67
7.10.4. Груженые контейнеры длиной 20 футов совместно с порожними размещают в соответствии со схемами, приведенными на рисунках 90а, 90б. При этом допускаются два варианта размещения:
- в торцах платформы - два груженых контейнера, в середине - порожний. Разность масс брутто груженых контейнеров не должна превышать:
- при размещении в соответствии со схемами, приведенными на рисунке 90а - 4т;
- при размещении в соответствии со схемами, приведенными на рисунке 90б - 7т;
- в торцах платформы - два порожних контейнера, в середине - груженый массой брутто не более 24 тонн.
7.10.5. Порожние контейнеры с НДГУ и без НДГУ размещают на платформах в соответствии со схемами, приведенными на рисунках 88-90.
