Размещение и крепление рефрижераторных контейнеров с питанием от автономных или навесных дизель-генераторных установок или от сети централизованного энергоснабжения платформ
7.1. Настоящий пункт устанавливает способы размещения и крепления рефрижераторных контейнеров длиной 10, 20, 40 и 45 футов, контейнеров-цистерн длиной 20 футов с системой терморегулирования с питанием от автономных дизель-генераторных установок РКВ-15, «Прогрессор-01» (далее - АДГУ), от навесных дизель-
генераторных установок (далее - НДГУ) или от сети централизованного энергоснабжения платформ на платформах для перевозки крупнотоннажных контейнеров, на универсальных платформах, оборудованных упорами для закрепления контейнеров, на платформах с электрооборудованием для централизованного энергоснабжения рефрижераторных контейнеров.
7.2. АДГУ «Прогрессор-01» и АДГУ РКВ-15 предназначены для электропитания рефрижераторных контейнеров, и их размещают на платформе совместно с контейнерами.
Основные технические характеристики АДГУ «Прогрессор-01» и АДГУ РКВ-15 приведены в таблице 40.
Таблица 40
| Параметры | Значение |
|
| «Прогрессор-01» |
РКВ-15 | |
| Условия эксплуатации |
от минус 50ОС до плюс 50ОС, влажность воздуха до 98% при температуре плюс 25ОС |
|
| Габаритные размеры, мм (длина х ширина х высота) |
2991х2438х1300 | 2991х2438 х2896 |
| Максимальная масса с топливом, кг | 4730 |
3700 |
| Номинальная мощность, кВт |
15/25 |
|
| Род тока | переменный, трехфазный |
|
| Номинальное напряжение, В |
380/460 |
|
| Номинальная частота, Гц |
50/60 |
|
| Время непрерывной работы, суток | 24 - 40 |
24 - 36 |

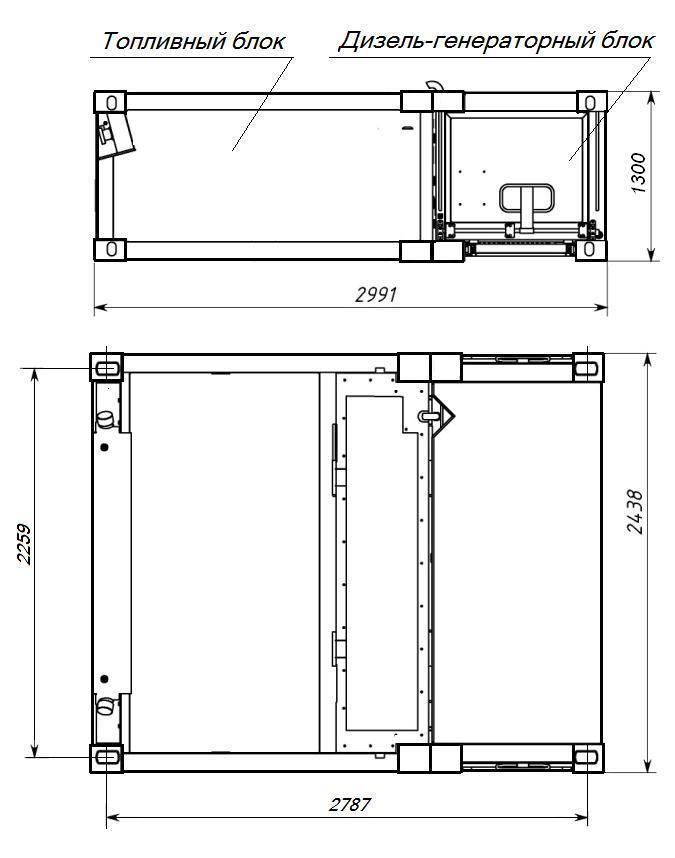

В состав АДГУ «Прогрессор-01» (рисунок 67) входят:
- дизель-генераторный блок с дизель-генератором и системой мониторинга и управления;
- топливный блок с топливными баками;
- съемный захват - 2 шт.
Рисунок 67
Блоки АДГУ «Прогрессор-01» соединены между собой болтовыми соединениями и образуют единую конструкцию.

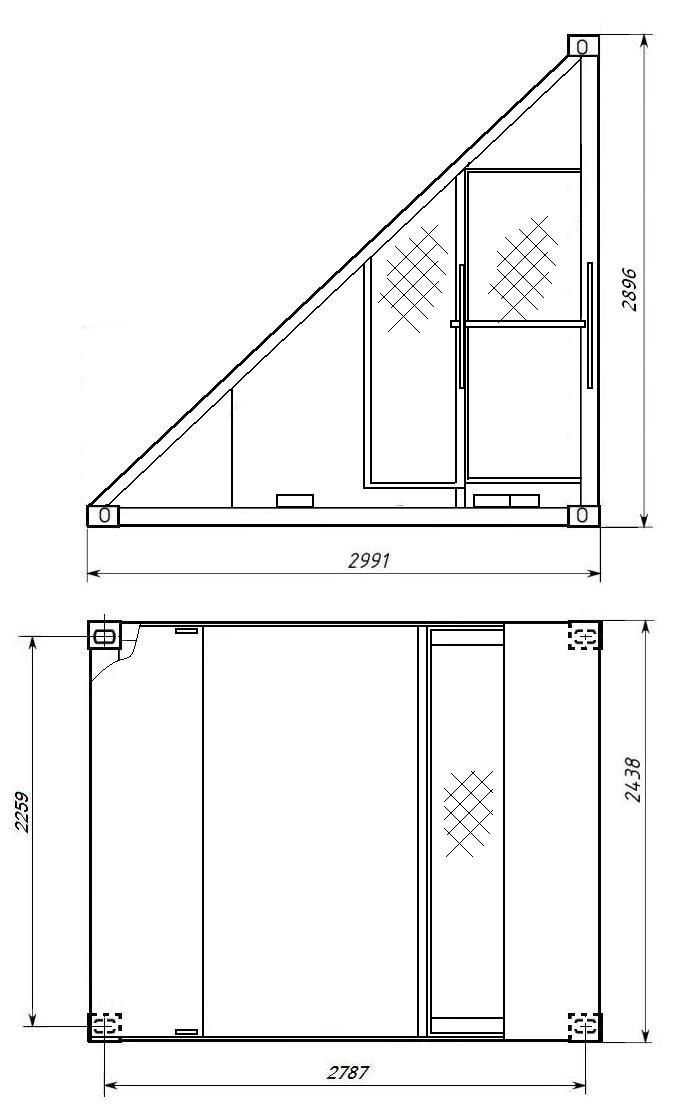

АДГУ РКВ-15 (рисунок 68) функционально и по составу оборудования аналогична АДГУ «Прогрессор-01» и отличается вместимостью топливного бака и конфигурацией несущей металлоконструкции.
В углах опорной рамы АДГУ расположены фитинги для установки на упоры платформы. Габаритные размеры в плане и расположение угловых фитингов АДГУ «Прогрессор-01» и РКВ-15 соответствуют размерам и расположению фитингов контейнера длиной 10 футов.
Съемные захваты предназначены для крепления АДГУ к рефрижераторному контейнеру.
Подключение АДГУ к холодильной установке рефрижераторного контейнера осуществляется при помощи присоединительного кабеля, входящего в состав холодильного агрегата рефрижераторного контейнера. Управление АДГУ осуществляется дистанционно либо непосредственно из дизель-генераторного блока.
Рисунок 68
