7.3. Подключение контейнеров и АДГУ к сети электроснабжения платформы производят в соответствии с технической документацией на платформы, АДГУ и контейнеры. Примеры подключения АДГУ показаны на рисунке 69.

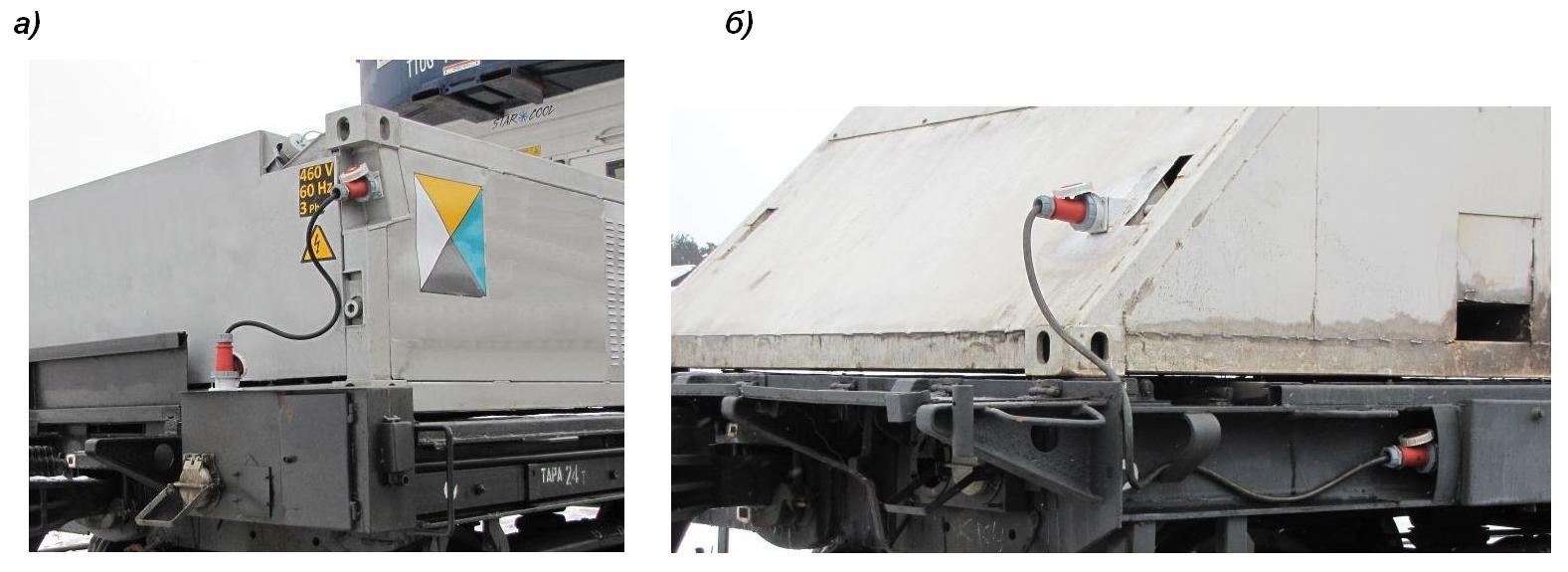

Рисунок 69 - Примеры подключения АДГУ к сети электроснабжения платформы
а - подключение АДГУ «Прогрессор-01»; б - подключение АДГУ РКВ-15
7.4. Навесные дизель-генераторные установки (НДГУ) предназначены для электропитания рефрижераторных контейнеров и устанавливаются непосредственно на контейнеры. Основные технические характеристики НДГУ моделей SGCO-3000 и SGCO-4000 (Thermo King), POWERLINE 69RG15 (Carrier Transicold) и COG-340 приведены в таблице 41.
Таблица 41
| Модель НДГУ | Максимальная масса с топливом, кг | Максимальная масса без топлива, кг |
Высота, мм |
Длина, мм |
Ширина, мм |
| SGCO-3000 SGCO-4000 (Thermo King) |
1120 |
818 | 1053 | 710 | 2337 |
| POWERLINE 69RG15 (Carrier Transicold) |
1248 |
830 | 1055 | 657 | 2324 |
| COG-340 |
1240 |
830 | 1107 | 643 | 2334 |
Крепление НДГУ на контейнере производят в соответствии с руководством по эксплуатации в зависимости от модификации НДГУ:
- в верхней точке крепежными штифтами или фитинговыми поворотными замками;
- в нижней точке крепежными планками или кронштейнами.
При закреплении НДГУ крепежными штифтами необходимо убедиться, что штифты полностью входят в карманы каркаса контейнера.
При закреплении НДГУ фитинговыми поворотными замками необходимо убедиться, что поворотные замки надежно фиксируют НДГУ к фитингам контейнера.
При закреплении НДГУ крепежными планками или кронштейнами необходимо убедиться, что крепление надежно фиксирует НДГУ, крепёжные болты полностью затянуты и зафиксированы стопорными пластинами.
Допускается размещение контейнеров, оборудованных другими моделями навесных дизель-генераторных установок.
7.5. Общие требования к размещению и креплению АДГУ на платформе.
7.5.1. Суммарная масса брутто контейнеров на платформе с учетом массы АДГУ, НДГУ не должна превышать грузоподъемность платформы.
7.5.2. При размещении на платформе контейнеров с питанием от АДГУ, размещенной на этой же платформе, АДГУ устанавливают на четыре упора со стороны холодильного агрегата контейнера и соединяют с контейнером при помощи двух захватов (рисунок 70), для чего:
- вставляют захват фиксаторами в отверстия фитингов АДГУ и контейнера;
- поворачивают оба фиксатора на 90° так, чтобы воротки были в горизонтальном положении;
- тянут на себя фиксаторы;
- закручивают зажимы фиксаторов вручную;
- выравнивают раму АДГУ относительно продольной плоскости симметрии платформы и контейнера, вращая зажимы рычагом;
- ослабляют зажимы до совпадения осей отверстий на зажимах;
- вставляют рычаг в отверстия обоих зажимов и фиксируют его.

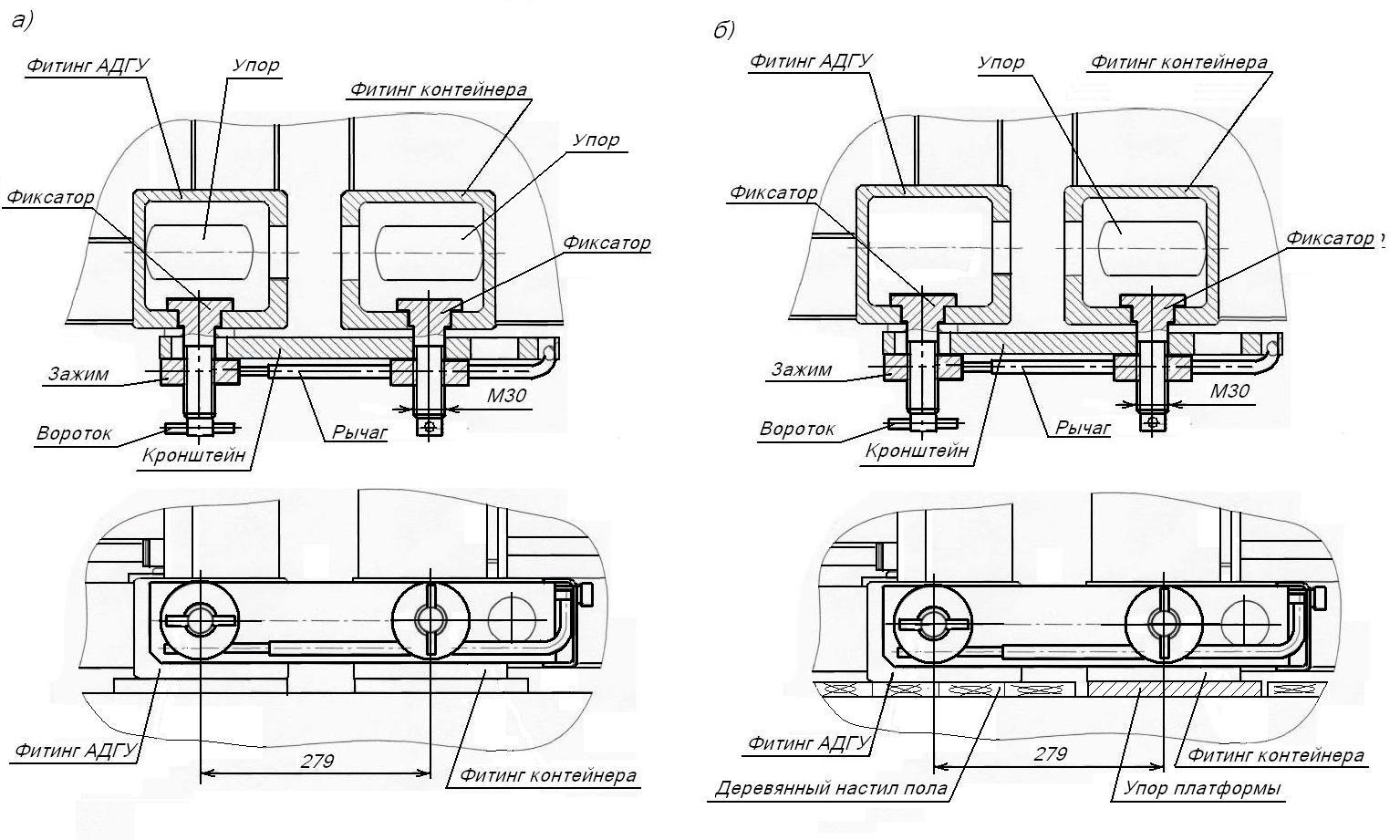

Рисунок 70
а - на платформе без деревянного настила пола;
б - на платформе с деревянным настилом пола
На платформе с деревянным настилом пола при отсутствии сдвоенных упоров допускается установка АДГУ на два упора при условии опирания двумя противоположными фитингами на деревянный настил (рисунок 70б).
При размещении АДГУ между двумя контейнерами крепление её захватом производят только к одному из контейнеров.
Аналогичным порядком размещают на платформе другие модели автономных дизель-генераторных установок, имеющие размеры в плане, установочные и присоединительные устройства и массу, аналогичные приведенным в пункте 7.2 настоящей главы.
7.5.3. Изображения АДГУ, НДГУ на рисунках показаны условно.
7.5.4. Допускаемые сочетания масс брутто контейнеров (включая массу НДГУ при их наличии), размещаемых на одной платформе, приведены в таблицах 42-67 и обозначены знаком «+» в таблицах 42, 43, 45-66. При пользовании таблицами фактическую массу брутто контейнера округляют до ближайшего большего значения в тоннах.
7.5.5. Конкретная схема размещения контейнеров и АДГУ подбирается из числа приведенных в настоящем пункте с учетом количества упоров для установки контейнеров, имеющихся на конкретной модели платформы.
При размещении контейнеров с НДГУ в торцах платформы выход НДГУ в продольном направлении за пределы концевой балки рамы платформы не должен
превышать 400 мм.
7.5.6. На схемах, приведенных в настоящем пункте, символом «Т» обозначены контейнеры, перевозимые без подключения к АДГУ.
