3.11.1 Контейнеры IEEE, 1ЕЕ, 1ААА, 1АА, 1А, 1АХ, 1ВВВ, 1ВВ, 1ВХ, 1СС, 1С и 1СХ должны выдерживать нагрузки, возникающие при продольном перекосе.
3.11.2 Контейнер, не имеющий внутренней нагрузки, устанавливается на четырех опорах, расположенных на одном уровне под каждым из четырех нижних угловых фитингов (см. рис. 3.11.2-1). Во избежание вертикального смещения контейнер закрепляется через нижние отверстия нижних угловых фитингов, а во избежание продольного смещения - попеременно через торцовые отверстия нижних угловых фитингов, диагонально противоположных прикладываемым силам.

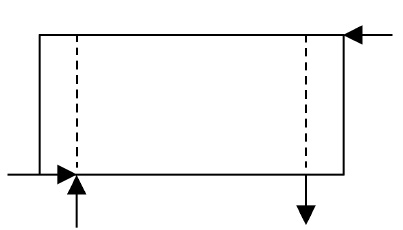

Рис. 3.11.2-1 Продольный перекос
Внешние силы, равные 75 кН, прикладываются раздельно или одновременно к каждому из верхних угловых фитингов с одного торца контейнера параллельно основанию и боковым плоскостям сначала в направлении к угловым фитингам, а затем - в противоположном направлении.
Если контейнер имеет боковые стенки, симметричные относительно своих вертикальных осей и идентичные по конструкции, силы прикладываются только с одного торца. Если боковые стенки несимметричны и различаются по конструкции, должно быть проведено необходимое количество испытаний, чтобы испытанию были подвергнуты все стенки.
При испытании измеряется продольное смещение верхних продольных балок, при этом величина смещения не должна превышать 25 мм.
Примечание. Контейнеры 1ЕЕЕ, 1ЕЕ должны быть испытаны с приложением нагрузок согласно рис. 3.11.2-2, 3.11.2-3, 3.11.2-4, 3.11.2-5.
|
|
|
| Рис. 3.11.2-2 | Рис. 3.11.2-3 |
|
|
|
| Рис. 3.11.2-4 | Рис. 3.11.2-5 |
