3.10.1 Контейнеры 1ЕЕЕ, 1ЕЕ, 1ААА, 1АА, 1А, 1АХ, 1ВВВ, 1ВВ, 1В, 1ВХ, 1СС, 1С и 1СХ должны выдерживать нагрузки, возникающие при поперечном перекосе.

3.10.2 Контейнер, не имеющий внутренней нагрузки, устанавливается на четырех опорах, расположенных на одном уровне под каждым из четырех нижних угловых фитингов (см. рис. 3.10.2-1). Во избежание вертикального смещения контейнер закрепляется через нижние отверстия нижних угловых фитингов, а во избежание поперечного смещения - попеременно через боковые отверстия нижних угловых фитингов, диагонально противоположных прикладываемым силам.

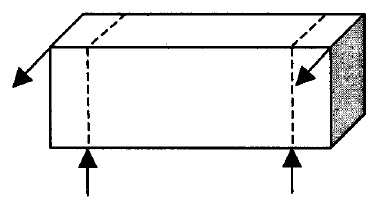

Рис. 3.10.2-1 Поперечный перекос

Внешние силы, равные 150 кН, прикладываются раздельно или одновременно к каждому из верхних угловых фитингов с одной боковой стороны контейнера параллельно основанию и торцовым плоскостям сначала в направлении к угловым фитингам, а затем - в противоположном направлении.

Если контейнер имеет торцовые стенки, симметричные относительно своих вертикальных осей,

силы прикладываются только с одной боковой стороны. При несимметричных торцовых стенках силы прикладываются также и с другой боковой стороны.

При испытаниях измеряются изменения длин диагоналей D5 и D6 (см. рис. 2.2.1-3 части I «Основные требования»), при этом сумма данных изменений не должна превышать 60 мм.

Примечание. Контейнеры 1ЕЕЕ, 1 ЕЕ должны быть испытаны с приложением нагрузок согласно рис. 3.10.2-2, 3.10.2-3, 3.10.2-4, 3.10.2-5, 3.10.2-6, 3.10.2-7, 3.10.2-8, 3.10.2-9.


Рис. 3.10.2-2	Рис. 3.10.2-3

Рис. 3.10.2-4	Рис. 3.10.2-5

Рис. 3.10.2-6	Рис. 3.10.2-7

Рис. 3.10.2-8	Рис. 3.10.2-9
