1.2.1 Определения и пояснения, относящиеся к общей терминологии настоящих Правил, приведены в части I «Основные требования». В настоящей части приняты следующие определения.
Контейнер -цистерна - контейнер, состоящий из каркаса (рамных элементов), цистерны или цистерн, укомплектованный арматурой и другими устройствами в соответствии с положениями настоящей части с загрузкой и выгрузкой как под действием силы тяжести, так и под давлением.
Цистерна - прочный непроницаемый сосуд, имеющий люк (люки) для осмотра и отверстия для арматуры и средств контроля.
Примечание. Цистерны, предназначенные для перевозки криогенных продуктов, могут не иметь люков для осмотра.
Отсек - герметичная секция цистерны, образованная стенками, днищами и/или непроницаемыми перегородками.
Неопасные грузы - вещества, не указанные как опасные в списке, разработанном Комитетом экспертов ООН по транспортировке опасных грузов и/или в национальных нормативных документах.
Опасные грузы - вещества, указанные как опасные в списке, разработанном Комитетом экспертов ООН по транспортировке опасных грузов и/или в национальных нормативных документах. Степень опасности груза, предназначенного для перевозки в контейнере-цистерне, является в каждом конкретном случае предметом специального рассмотрения Регистром.
Газ - вещество, которое: при температуре 50 °С имеет давление пара более 0,3 МПа; при температуре 20 °С и нормальном давлении 0,101 МПа полностью газообразно.
Жидкость - вещество, которое: при температуре 50 °С имеет давление насыщенных паров не более 0,3 МПа;
при температуре 20 °С и давлении 0,101 МПа не является полностью газообразным;
при давлении 0,101 МПа имеет температуру плавления или начала плавления 20 °С или ниже.
Сжиженный газ - газ, загруженный под давлением для перевозки, являющийся частично жидким при температуре выше -50 °С.
Охлажденный сжиженный газ - газ, загруженный под давлением для перевозки, являющийся частично жидким при пониженных или криогенных температурах.
Максимально допустимое рабочее давление - давление (манометрическое), определяемое как наибольшее из следующих величин:
- максимально допустимого давления наполнения или слива продукта;
- наибольшего давления, которое может создаваться в цистерне под воздействием содержимого груза (включая посторонние газы, которые могут в ней находиться).
Расчетное давление - давление, по которому производится расчет на прочность сосуда.
Испытательное давление - внутреннее манометрическое давление, возникающее в цистерне при гидравлических испытаниях. Испытательное давление измеряется в верхней части цистерны.
Общая вместимость - объем воды, полностью заполняющей цистерну при 20 °С.
Незаполняемый объем - часть общей вместимости, не занятая грузом и выраженная в процентах от общей вместимости.
Стандартная (эталонная) сталь - сталь с фиксированным минимальным гарантированным пределом прочности на разрыв Rm, равным 370 МПа, и минимальным гарантированным относительным удлинением А5, равным 27 %. (Механические характеристики стандартной стали используются только для расчетов по формуле (2.2.8)).
Контрольное время удержания - время, за которое давление в цистерне от первоначального состояния наполнения достигнет, за счёт теплопритоков, давления срабатывания устройств(а) ограничения давления.
Вспомогательное ( сервисное) оборудование - контрольно-измерительные приборы, устройства для наполнения и слива, удаления паров и газов, предохранительные устройства, устройства нагрева и охлаждения, устройства повышения давления, теплоизоляция.
Рубашка - наружная изолирующая оболочка контейнера-цистерны, предназначенного для перевозки охлажденных сжиженных газов, которая может быть частью системы изоляции.
Расчетный температурный интервал корпуса цистерны - температурный интервал от -40 °С до +50 °С для веществ, перевозимых при температуре окружающей среды. В случае перевозки веществ при повышенной температуре, расчетная температура должна составлять не менее максимальной температуры вещества при наполнении, сливе или перевозке. Более строгие требования предъявляются к контейнерам-цистернам, эксплуатируемым при температурах ниже - 40 °С.
Стандартная расчетная температура (для контейнеров-цистерн, предназначенных для перевозки неохлажденных сжиженных газов) - температура, при которой определяется давление паров содержимого цистерны с целью расчета максимально допустимого рабочего давления.
Стандартная расчетная температура должна быть меньше критической температуры неохлажденного сжиженного газа, предназначенного для перевозки, для обеспечения того, чтобы газ всегда оставался в жидком состоянии.
Минимальная расчетная температура (для контейнеров-цистерн, предназначенных для перевозки охлажденных сжиженных газов) - температура, которая используется для проектирования и изготовления корпуса цистерны и не поднимается выше наиболее низкой (наиболее холодной) температуры (рабочей температуры) содержимого при обычных условиях наполнения, опорожнения и перевозки.
Фактическое время удержания. Рассчитывается для каждого рейса с учетом следующих показателей:
- контрольного времени удержания для перевозимого охлажденного сжиженного газа;
- фактической плотности наполнения; фактического давления наполнения;
- наиболее низкого давления, установленного для предохранительных устройств.
Малоуглеродистая сталь - сталь с минимальным гарантированным пределом прочности на разрыв Rm, равным 370 МПа, и минимальным гарантированным относительным удлинением А5, равным 27 %.

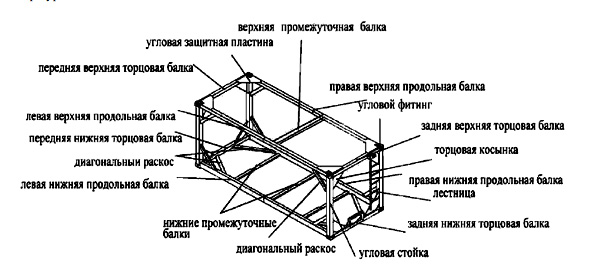

Рис. 1.2-1 Элементы рамы контейнера-цистерны

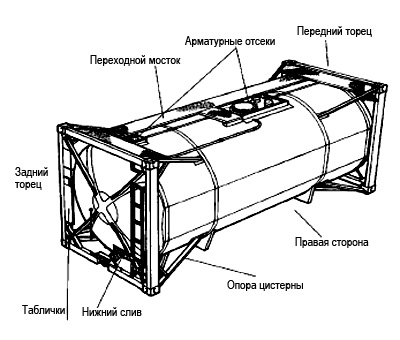

Рис. 1.2-2 Безрамная конструкция контейнера-цистерны
