2.2.1 Составные элементы контейнера (стенки, пол, двери, крыша, стойки, рамы, ребра и т. д.) должны соединяться приспособлениями, которые не могут быть сняты снаружи и вновь поставлены на место без видимых следов, или так, чтобы конструкция не могла быть изменена без видимых следов.
Если стенки, пол, двери и крыша изготовлены из различных материалов, они должны отвечать изложенным требованиям и быть достаточно прочными. В случае применения крепежных деталей (заклепок, шурупов, болтов, гаек и т. д.) достаточное число таких деталей должно вставляться с наружной стороны, проходить через закрепляемые элементы, выступать внутри и там жестко закрепляться (например, при помощи заклепок, втулок, болтов, а также сварки, приклепывания или приварки гаек). Однако конвенционные заклепки (т. е. заклепки, постановка которых осуществляется с обеих сторон собираемого узла) могут вставляться также с внутренней стороны. Независимо от вышесказанного, пол контейнера может крепиться с помощью самонарезающих шурупов, самосверлящих заклепок, заклепок, вставляемых с помощью заряда взрывчатого вещества, или шпилек, вставляемых с помощью сжатого воздуха, устанавливаемых изнутри контейнера и проходящих через пол и поперечные балки основания, при условии, что концы некоторых из них не будут выступать за уровень нижней поверхности поперечных балок основания или будут приварены к ним, за исключением случаев применения самонарезающих шурупов.Регистр определяет соответствие крепежных деталей указанным требованиям и удостоверяется в том, что составные элементы собраны таким образом, чтобы их нельзя было снять или переместить без видимых следов.
Применение крепежных деталей, которые могут быть удалены или заменены с одной стороны без видимых следов, т. е. деталей, постановка которых производится только с одной стороны собираемого узла (распорные и глухие заклепки и т. д.), не допускается.
В тех случаях, когда по техническим причинам невозможно скреплять составные элементы описанными способами, они могут соединяться при помощи деталей, постановка которых производится только с одной стороны собираемого узла, при условии, что к ним не будет доступа с наружной стороны.
2.2.2 Двери и другие устройства для закрытия, включая запорные клапаны, крышки лазов, фланцы и др., должны иметь приспособления, на которые могут быть наложены таможенные печати и пломбы. Эти приспособления должны быть такими, чтобы их нельзя было снять снаружи и вновь поставить на место без видимых следов, или чтобы двери и запирающие устройства не могли открываться без нарушения таможенных печатей и пломб.
Печати и пломбы должны быть соответствующим образом защищены.
Контейнеры с большим числом таких устройств для закрытия, как клапаны, запорные клапаны, крышки лазов, фланцы и т. п., должны иметь такую конструкцию, чтобы число таможенных печатей и пломб было по возможности минимальным. В этих целях соседние закрывающие устройства должны быть соединены общим приспособлением, требующим наложения только одной таможенной печати или пломбы, либо снабжены крышкой, отвечающей этим требованиям.
2.2.3 Контейнеры с открывающейся крышей должны иметь такую конструкцию, чтобы на них можно было наложить минимальное число таможенных печатей и пломб.
2.2.4 Петли, навески, шарниры и другие детали, предназначенные для навешивания дверей и т. п., должны крепиться сваркой или клепкой, втулками, болтами, приклепыванием или приваркой гаек. Кроме того, различные составные части таких устройств (например, плоская часть петли, штыри или вертлюги) должны крепиться таким образом, чтобы при закрытом и опечатанном контейнере их нельзя было снять или переместить без видимых следов.
Если дверь или система закрытия имеет более двух петель, то крайние петли двери или закрытия должны крепиться в соответствии с требованиями настоящего пункта.
В порядке исключения только для изотермических контейнеров устройство для наложения таможенных печатей и пломб, петли и другие детали, снятие которых обеспечило бы доступ внутрь контейнера или в другие места, пригодные для сокрытия грузов, могут быть установлены на дверях таких контейнеров с помощью ввертываемых болтов или винтов, которые вставляются снаружи, но в других отношениях не удовлетворяют требованиям 2.2.1, при следующих условиях:
стержни ввертываемых болтов или винтов крепятся к листу с резьбовыми отверстиями или подобному приспособлению, расположенному внутри по отношению к внешнему слою (слоям) конструкции двери;
головки соответствующего числа ввертываемых болтов или винтов привариваются к устройству для наложения таможенных печатей и пломб, к петлям и т. д. таким образом, чтобы эти головки полностью деформировались и чтобы ввертываемые болты или винты невозможно было снять без видимых следов (см. рис. 2.2.4).

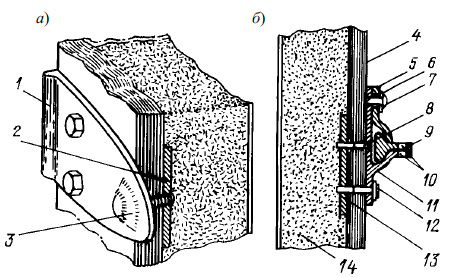

Рис. 2.2.4 Образец петли (а) и устройства для наложения таможенных печатей и пломб (б) на дверях изотермических контейнеров: 1 - пластина петли; 2 - металлическая плита с резьбовыми отверстиями; 3 - головка ввертываемого болта или винта, целиком приваренная и полностью деформи-рованная сваркой; 4 - дверь; 5 - поворотный элемент; б - втулка поворотного элемента; 7 - шкворень; 8 - головка ввертываемого винта, полностью деформированная сваркой, недоступная при опечатанной двери; 9 - ; 10 - отверстия для таможенных печатей и пломб; 11 - стопор рычага; 12 - головка ввертываемого болта или винта, полностью деформированная сваркой; 13 - металлическая плита с резьбовыми отверстиями; 14 - изоляция.
2.2.5 Приспособление для наложения таможенных печатей и пломб (см. рис. 2.2.5-1 и 2.2.5-2) должно соответствовать следующим требованиям:
.1 иметь отверстия диаметром не менее 11 мм или прорези длиной не менее 11 и шириной 3 мм;
.2 быть такой конструкции, чтобы после закрытия и опечатывания контейнера его нельзя было снять без видимых следов;
Рис. 2.2.5-1 Приспособления для наложения таможенных печатей и пломб: 1 - отверстие для заклепки, винта, болта и т. п. (Цледует надежно закреплять с внутренней стороны двери); 2 - основание; 3 - отверстие для таможенной печати или пломбы; 4 - рычаг; 5 - стопор рычага; 6 - заклепка, винт, болт и т. п. для крепления стопора рычага.
Рис. 2.2.5-2 Приспособления для наложения таможенных печатей и пломб: 1 - основание; 2 - отверстие для заклепки, винта, болта и т. п. (следует надежно закреплять с внутренней стороны двери); 3 - неподвижный стопор рычага; 4 - отверстие для таможенной печати или пломбы; 5 - рычаг; 6 - стопор рычага; 7 - заклепка, приваренная к основанию; 8 - заклепка, винт, болт и т. п. для крепления стопора рычага
.3 крепиться сваркой.
Устройства для наложения таможенных печатей и пломб, показанные на рис. 2.2.5-2, могут также устанавливаться на дверях изотермических контейнеров. Такие устройства могут крепиться с помощью по крайней мере двух установочных болтов или винтов, заходящих в металлическую пластину с резьбовым отверстием, находящуюся за дверной панелью, а их головки должны привариваться таким образом, чтобы они были полностью деформированы.
2.2.6 Вентиляционные и дренажные отверстия должны быть снабжены устройством, препятствующим доступу внутрь контейнера. Это устройство должно быть такой конструкции, чтобы его нельзя было снять снаружи и вновь поставить на место без видимых следов. Максимальный размер вентиляционных отверстий - 400 мм, а дренажных отверстий - 35 мм.
Вентиляционные и дренажные отверстия, через которые возможен прямой доступ к грузу, должны быть защищены проволочной сеткой или перфорированным металлическим экраном с максимальным размером отверстий в обоих случаях 3 мм, а также металлической решеткой с максимальным размером отверстий 10 мм.
Вентиляционные отверстия, через которые прямой доступ к грузу невозможен (например, благодаря наличию системы колен и дефлекторов), должны защищаться указанными устройствами, однако отверстия могут быть увеличены до 10 и 20 мм соответственно.
Дренажные отверстия, через которые прямой доступ к грузу невозможен, могут не оборудоваться указанными устройствами при условии, что эти отверстия оборудованы надежной системой дефлекторов, легко доступной для осмотра изнутри контейнера.
Если вентиляционные отверстия располагаются в чехле, должно предусматриваться наличие упомянутых защитных устройств, однако допускается установка защитных устройств в виде перфорированного металлического экрана, помещаемого снаружи, и проволочной или иной сетки, помещаемой внутри.
Неметаллические защитные устройства могут допускаться при условии, что отверстия имеют требуемые размеры, а материал обладает достаточной прочностью, чтобы предотвратить возможность значительного увеличения этих отверстий без видимых следов. Кроме того, неметаллические защитные устройства должны иметь такую конструкцию, чтобы их нельзя было снять, действуя только с одной стороны чехла.
2.2.7 Несмотря на требование 2.1.1.3, разрешается установка элементов конструкции, которые по практическим соображениям должны образовывать полые пространства (например, между составными частями двойной стенки). Чтобы эти пространства нельзя было использовать для сокрытия груза, внутренняя обшивка контейнера должна быть такой конструкции, чтобы ее нельзя было снять и поставить на место без видимых следов, или указанные полые пространства должны быть ограничены до минимума и легко доступны для таможенного досмотра.
