ВНИМАНИЕ
Перед заменой компрессора убедитесь, что питание агрегата ВЫКЛЮЧЕНО, и что вилка питания отсоединена.
ПРИМЕЧАНИЯ
- Компрессор не должен работать при уровне вакуума более 500 мм водородного столба (20 дюймов водородного столба).
- Запасные компрессоры поставляются без отсечных клапанов (хотя место для них предусмотрено), а также без распределительной коробки и крышки. Покупатель должен использовать на запасном компрессоре первоначально поставленную распределительную коробку, крышку и реле высокого давления.
- Проверьте уровень масла в запасном компрессоре. (См. разделы 2.2 и 6.10.)
- При заказе запасного компрессора набор соединительных проводов к распределительной коробке нужно заказывать как отдельный пункт. Инструкции по их установке включены в набор.
- Графики температуры, давления и тока электродвигателя компрессора приведены в Рис. 6-37.
1. Фланец клапана нагнетания
2. Соединение линии высокого давления
3. Соединение линии низкого давления
4. Фланец клапана всасывания (См. примечание № 7)
5. Торцевая крышка электродвигателя
6. Табличка с серийным номером и номером модели
7. Нагреватель картера (спец.заказ)
8. Поддон
9. Смотровое стекло
10. Пробка слива масла
11. Корпус подшипника
12. Маслонасос
13. Пробка отверстия для заливки масла (См. раздел 6.10)
14. Головка цилиндра
15. Пластина клапанов

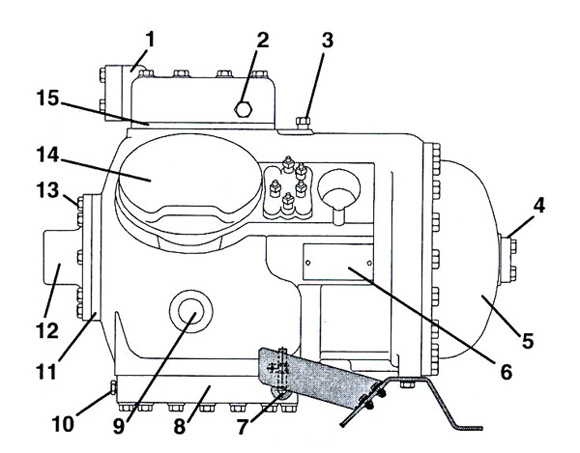

Рис. 6-5. Компрессор - Модель 06DR
